FRANÇAIS
1
4
E
A+C+D
3
1
Install the castor with nuts
Attach the four castors onto the bottom part of the cart.
T
ighten them by hand first.
Install the four nuts to each castor.

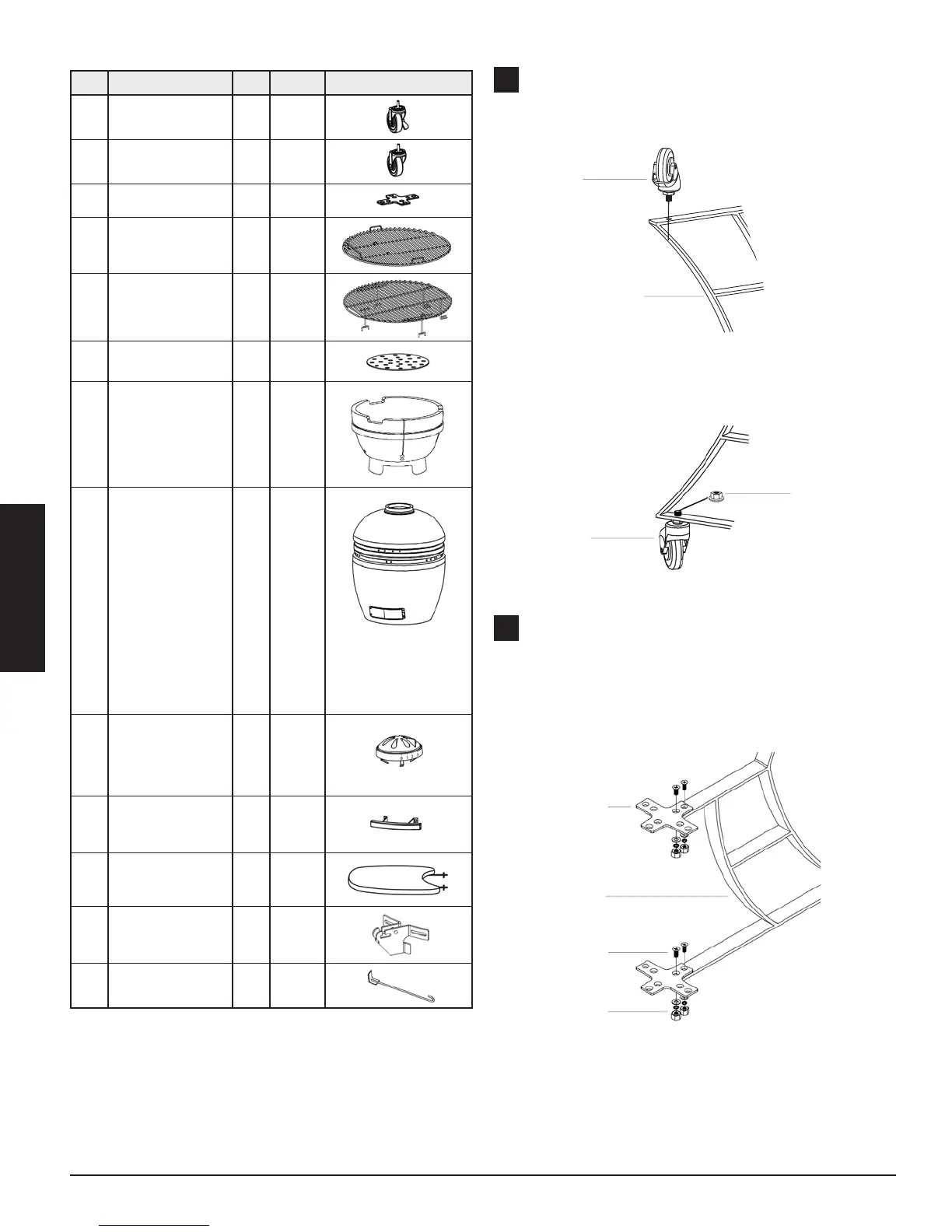

2 Roulette
verrouillable
2 76202
3 Roulette 2 76203
4 Traverses 2 76204
5 Grille de cuisson
principale
1 76205
6 Grille de cuisson
surélevée
1 76206
7 Plaque pour le
charbon de bois
1 76207
8 Boîte à feu 1 76208
9 Corps en céramique 1
Capot :
76209
Base : 76210
Anneau
supérieur :
76211
Anneau
inférieur :
76212
Boulons :
76213
Rondelles :
76214
Rondelles de
verrouillage :
76215
Écrous :
76216
10 Évent du haut 1
Évent :
76217
Boulons :
76218
Écrous :
76219
11 Poignée 1
Supports :
76220
Poignée :
76221
12 Tablettes latérales 2 76222
13 Supports de tablette 4
GDev/DDos :
76223
GDos/DDev :
76224
14 Outil de cendres 1 76225
22
3
B
1 FIXER LES ROULETTES
Attachez les quatre roues pivotantes préfiletées (2 et 3) à chacun des
quatre supports (1) par vissage dans le trou.
Fixez les roulettes avec les grands écrous (B). Pour garder les pattes
de support à niveau, assurez-vous que le boulon de la roue n’atteigne
pas le grand écrou.
2 ASSEMBLAGE DU CHARIOT
Pour assembler le chariot, insérez les deux traverses (4) dans l’un
des quatre supports (1) du haut et du bas. Fixez les supports (1)
aux traverses (4) en utilisant les 16 boulons, rondelles, rondelles de
verrouillage et les écrous (A,C,D,E). Notez la position représentée sur
la figure précédente.
