Pit Boss 71240 - Cómo Sujetar las Ruedas; Cómo Armar el Carrito

ESPAÑOL
1
4
E
A+C+D
3
1
Install the castor with nuts
Attach the four castors onto the bottom part of the cart.
T
ighten them by hand first.
Install the four nuts to each castor.
     #  

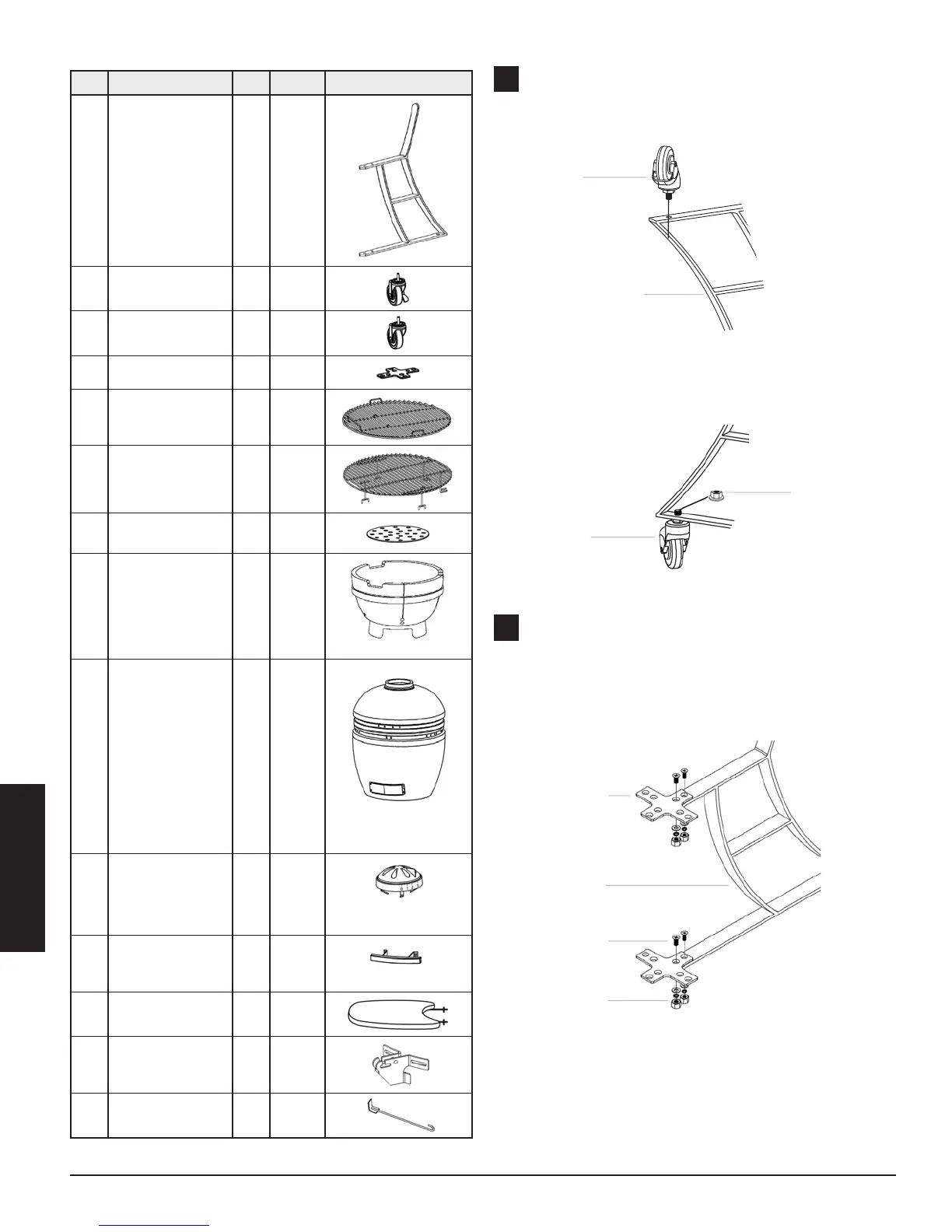

1 Soporte 4 76201
2 Bloqueo de las
ruedas
2 76202
3 Rueda 2 76203
4 Travesaños 2 76204
5 Rejilla de cocción
principal
1 76205
6 Rejilla de cocción
elevada
1 76206
7 Bandeja para carbón
vegetal
1 76207
8 Caja de combustión 1 76208
9 Cuerpo cerámico 1
Tapa:76209
Base:76210
Anillo de la
tapa:76211
Anillo de
base:76212
Tornillos:
76213
Arandelas:
76214
Arandelas de
retención:
76215
Tuercas:
76216
10 Regulador superior 1
Conducto:
76217
Tornillos:
76218
Tuercas:
76219
11 Manija 1
Soportes:
76220
Manija:
76221
12 Repisas laterales 2 76222
13 Soportes de la
repisas laterales
4
LFnt/RBck:
76223
LBck/RFnt:
76224
14 Herramienta para
cenizas
1 76225
38
3
B
1 CÓMO SUJETAR LAS RUEDAS
Fije las cuatro ruedas giratorias ya enroscadas (2 y 3) a cada uno de los
cuatro soportes (1) al apretarlos con las manos en el agujero.
Sujete las ruedas con la tuerca grande (B). Para mantener los soportes
nivelados, asegúrese de que el perno de la rueda no supere la tuerca
grande.
2 CÓMO ARMAR EL CARRITO
Para ensamblar el carrito, fije los dos travesaños (4) a uno de los cuatro
soportes (1). Asegure los soportes (1) a los travesaños (4) al usar los
16 tornillos, arandelas, arandelas de retención y tuercas (A,C,D,E). Por
favor vea la posición que se muestra en el diagrama.
