FRANÇAIS
37
1
2
4
3
9
8
10
11
13
14
15
16
17
18
19
20
21
22
23
24
7
6
5
12

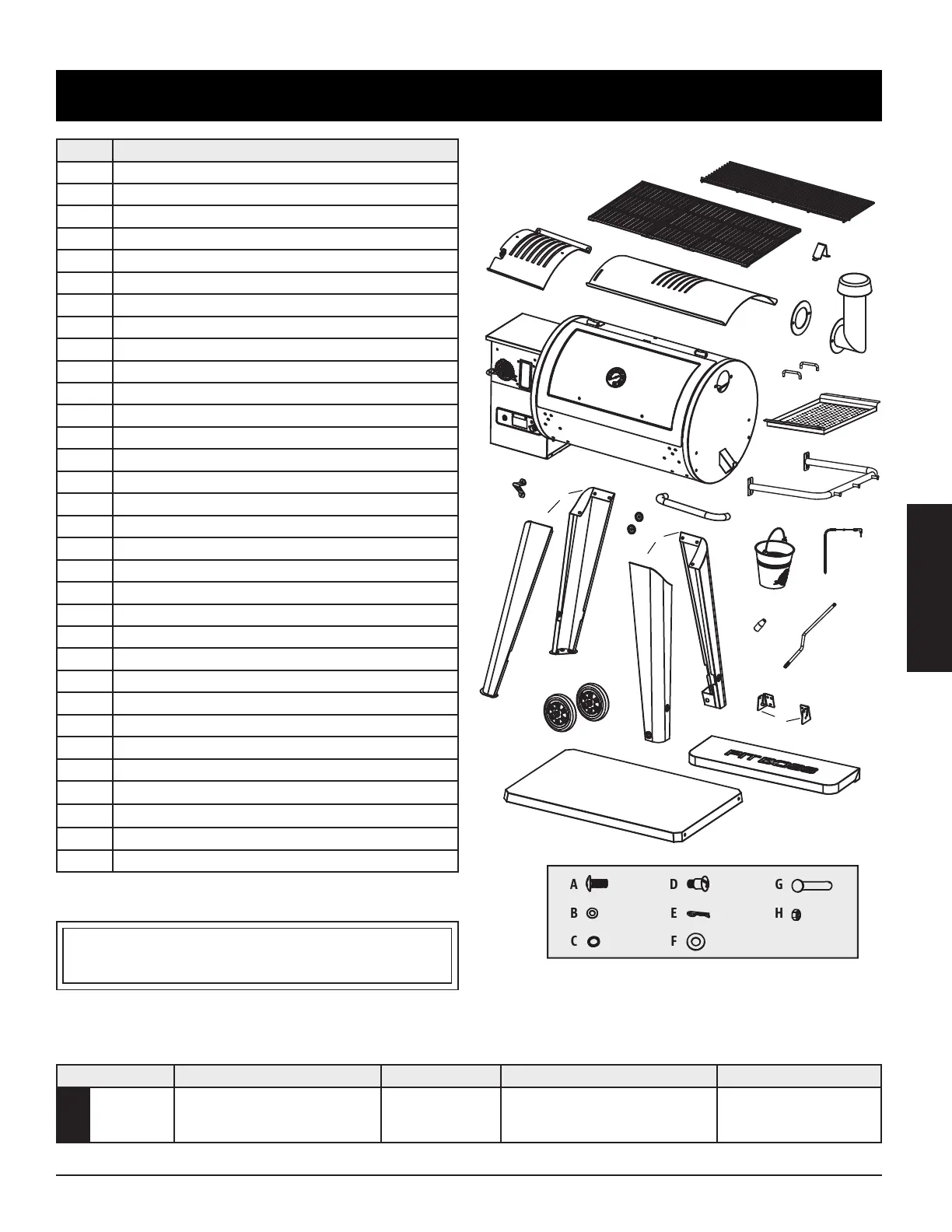

No. Description des pièces
1 Grille de cuisson supérieure en acier revêtu de porcelaine (x1)
2 Grilles de cuisson en fonte revêtue de porcelaine (x3)
3 Chaudière glissière (x1)
4 Chaudière planche principale (x1)
5 Bouchon du couvercle (x1)
6 Sortie de la cheminée (x1)
7 Cheminée (x1)
8 Baril principal / assemblage de la trémie (x1)
9 Poignée du plateau (x2)
10 Plateau (x1)
11 Poignée de la tablette latérale (x1)
12 Ouvre-bouteille (x1)
13 Pied fixe (x2)
14 Pied avec roue (x2)
15 Cadran de la poignée du couvercle (x2)
16 Poignée du couvercle (x1)
17 Seau de graisse (x1)
18 Sonde de viande (x1)
19 Poignée de la barre de réglage pour chaudière (x1)
20 Barre de réglage pour chaudière (x1)
21 Support pour tablette avant (x2)
22 Tablette avant (x1)
23 Étagère inférieure (x1)
24 Roue (x2)
A Vis (x28)
B Rondelle (x28)
C Rondelle de blocage (x28)
D Vis (x2)
E
Goupille fendue de la roue (x2)
F
Rondelle de roue (x2)
G Goupille de l'essieu des roues (x2)
H Écrou (x2)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
110120, 60z, 275, 3
131
141
211
132
142
212
MODÈLE APPAREIL MONTÉ (L x H x P) POIDS ZONE DE CUISSON PLAGE DE TEMPÉRATURES
08203
1 444,8 1 324,5 821
/ 56,8 52,1 32,3
68,3
/ 150,5
3 824,51 / 592,8
1 656 / 256,68
5 480,51 / 849,48
82260° / 180500°
