FRANÇAIS
58
1
3
9
8
10
11
13
14
15
16
17
18
19
20
22
21
23
24
25
7
6
5
12

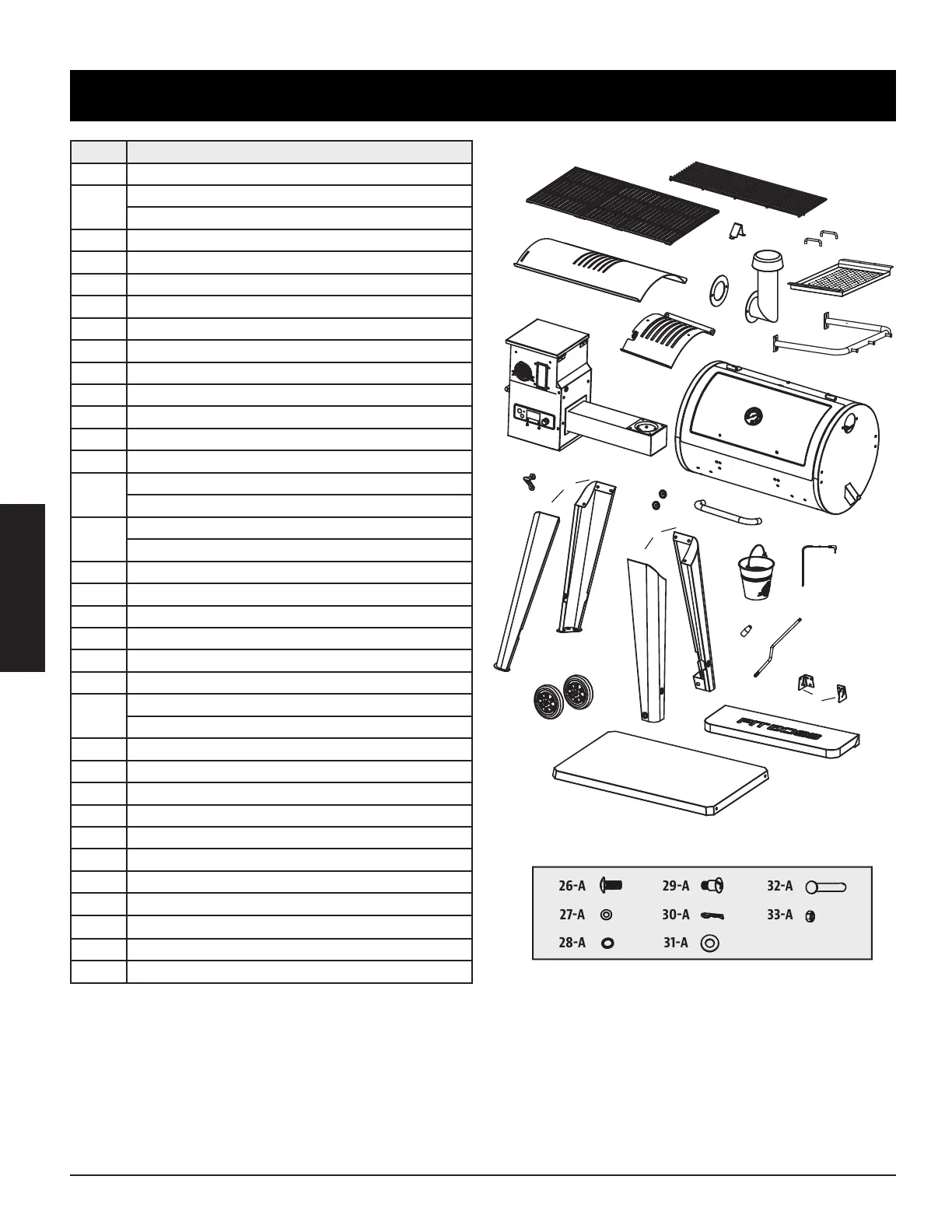

No. Description des pièces
1 Grille de cuisson supérieure en acier revêtu de porcelaine (x1)
2 Grilles de cuisson en fonte revêtue de porcelaine - A (x2)
Grilles de cuisson en fonte revêtue de porcelaine - B (x1)
3 Bouchon du couvercle (x1)
4 Chaudière glissière (x1)
5 Chaudière planche principale (x1)
6 Sortie de la cheminée (x1)
7 Cheminée (x1)
8 Poignée du plateau (x2)
9 Plateau (x1)
10 Poignée de la tablette latérale (x1)
11 Assemblage de la trémie (x1)
12 Baril principal (x1)
13 Ouvre-bouteille (x1)
14 Pied fixe - avant (x1)
Pied fixe - arrière (x1)
15 Pied avec roue - avant (x1)
Pied avec roue - arrière (x1)
16 Cadran de la poignée du couvercle (x2)
17 Poignée du couvercle (x1)
18 Seau de graisse (x1)
19 Sonde de viande (x1)
20 Poignée de la barre de réglage pour chaudière (x1)
21 Barre de réglage pour chaudière (x1)
22 Support pour tablette avant - gauche (x1)
Support pour tablette avant - droite (x1)
23 Tablette avant (x1)
24 Étagère inférieure (x1)
25 Roue (x2)
26 Vis (x28)
27 Rondelle (x28)
28 Rondelle de blocage (x28)
29 Vis (x2)
30 Goupille fendue de la roue (x2)
31
Rondelle de roue (x2)
32 Goupille de l'essieu des roues (x2)
33 Écrou (x2)
REMARQUE: En raison du développement en cours du produit, les pièces peuvent être modifiées
sans préavis.
141
151
221
142
152
222
28 31
27 30 33
26 29 32
2
4
21
21
22
