FRANÇAIS
38
2. '

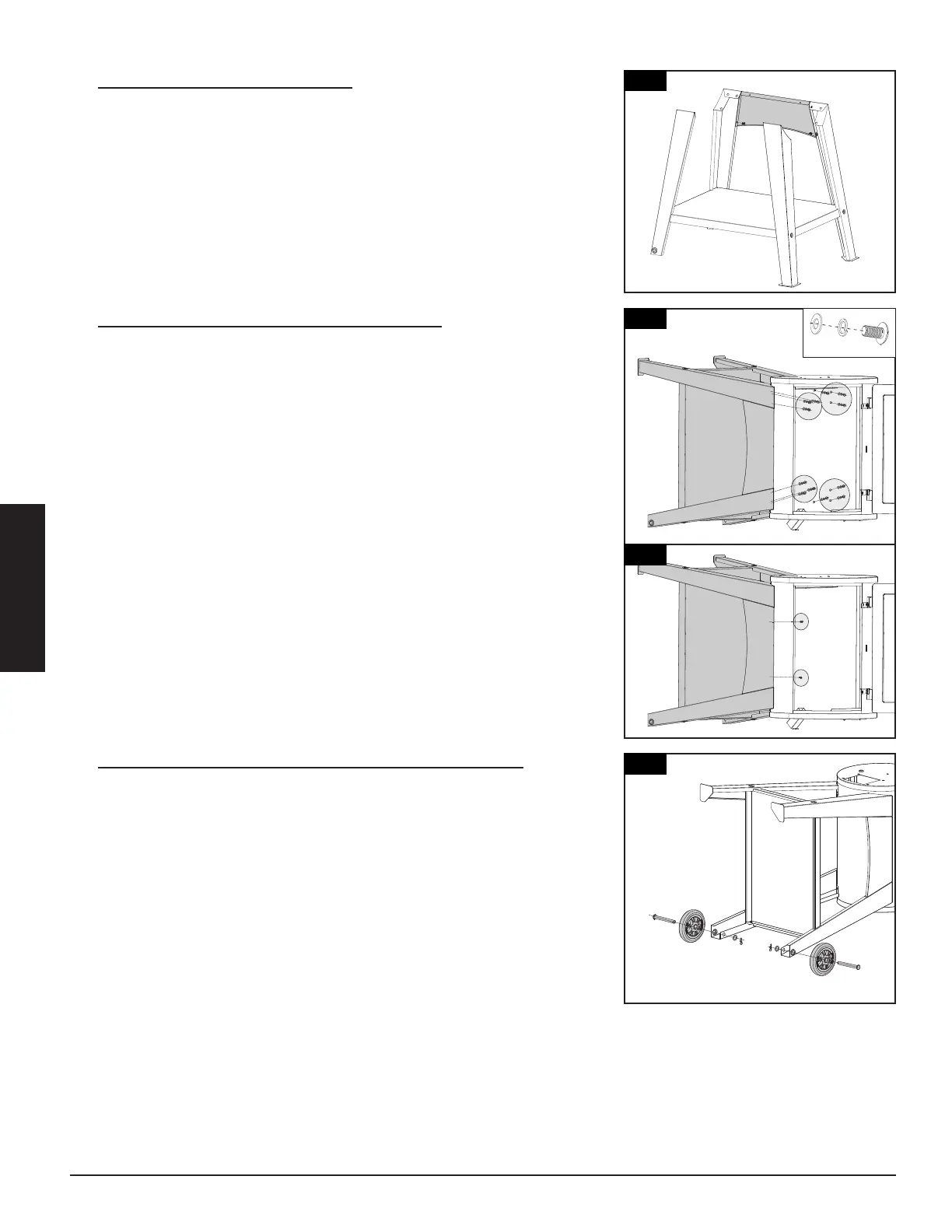

Pièces nécessaires :
1 x Panneau avant (#20)
2 x Vis (#G)
Installation :
• Installez le panneau d'avant sur les deux pieds de support d'avant de
l’appareil à l’aide de deux vis. Assurez-vous que la surface plane de le
panneau d'avant est tourné vers l'extérieur.
3.
Pièces nécessaires :
1 x Baril principal (#13)
12 x Vis (#A)
12 x Rondelle (#B)
12 x Rondelle de blocage (#C)
2 x Vis (#G)
Installation :
• Couchez le baril principal sur le côté sur le carton, l'extrémité de la
trémie dirigée vers le haut. Posez le chariot à côté du baril principal
avec le panneau de support dirigée vers l'avant.
• Fixez le baril principal à chaque pied de support à l'aide de trois vis,
rondelles de blocage et rondelles. Installez le matériel de l'intérieur du
baril principal. Notez l'illustration 3A.
• Fixez le panneau de support au baril principal à l'aide de deux vis (#G).
Notez l'illustration 3B.
REMARQUE: Une fois que toutes les vis sont installées, serrez
fermement dans les pieds.
4. '
Pièces nécessaires :
2 x Roue (#23)
2 x Goupille fendue de la roue (#D)
2 x Rondelle de roue (#E)
2 x Goupille de l'essieu des roues (#F)
Installation :
• Fixez la roue à la pied de support en insérant la goupille d'axe de roue
à travers le trou de jambe, la rondelle de roue, puis fixez-la à l'aide de
la goupille fendue. Consultez illustration. Répétez l’installation pour
l’autre roue.
• Soulevez délicatement le grill en position verticale.
2
20
3
3
4
23
23
13
