Pit Boss PB440FB1 - Diagrama de Cableado Eléctrico

ESPAÑOL
87
TASA DE ENTRADA
DE COMBUSTIBLE:
173 /
078 /
ÍNDICE
  
  
  
  
  
  
  
   

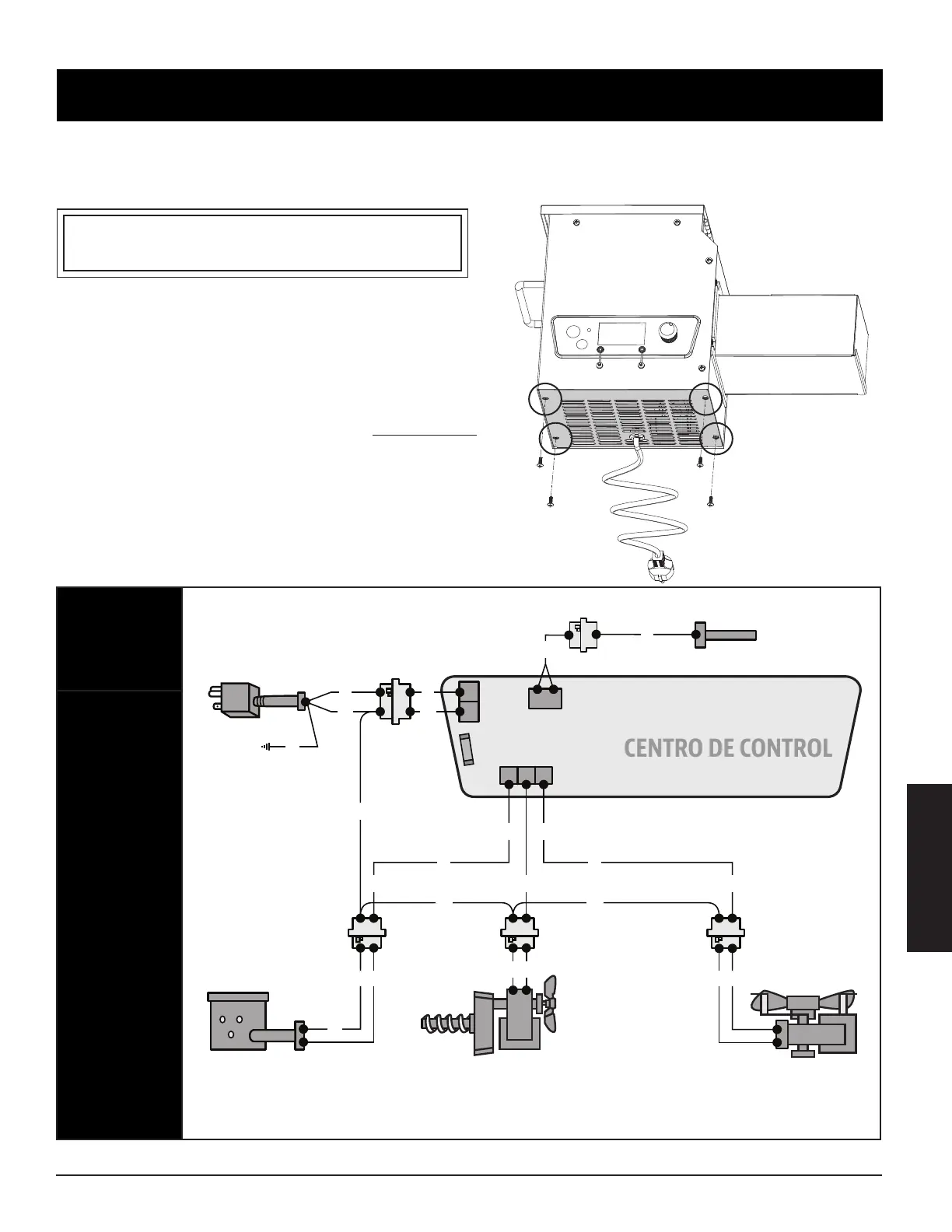

El sistema del tablero de control digital es un dispositivo tecnológico intrincado y valioso. Para protegerlo de los picos de voltaje
y los cortocircuitos eléctricos, consulte el siguiente diagrama de cableado para asegurarse de que su fuente de alimentación es
suficiente para la operación de la unidad.
PB – REQUISITOS DE ALIMENTACIÓN ELÉCTRICA
110-120 V, 60 Hz, 250 W, CONECTOR DE 3 CLAVIJAS CON TIERRA
NOTA: Los componentes eléctricos, que pasaron por pruebas y servicios de certificación de
seguridad de productos, cumplen con una tolerancia de prueba de ± 5-10 por ciento.
ENCUENTRE Y QUITE LOS
CUATRO TORNILLOS DEL
PANEL DE ACCESO DE LA
PARTE INFERIOR DE LA
UNIDAD.
P
P
R
Y
Y
YP
K
W
W
G
W
W
W
R R
WW
W
L
W
YY
K
W
S
CONJUNTO DE ENCENDEDOR /
CALEFACTOR DE CARTUCHO HD
120, 200,
0375  50  / 95  127
CÁMARA DE
COMBUSTIÓN
VENTILADOR
120, 60 z,

CABLE DE ALIMENTACIÓN
CON CONEXIÓN A TIERRA
MOTOR DE BARRENO Y
SISTEMA DE ALIMENTACIÓN
120, 60 z,
  2 
TIERRA
SENSOR DEL
ASADOR
CONECTORES DEL
SENSOR DEL ASADOR
FUSIBLE DE
ACCIÓN RÁPIDA
CENTRO DE CONTROL
