ESPAÑOL
68
MODELO ENSAMBLADA (An. x Al. x Prof.) PESO ÁREA PARA COCINAR RANGO DE TEMPERATURAS
4401
1,020 616 1,148
/ 40.1 . 24.2 . 45.2 .
40.5
/ 89.3
2,404 / 372.5
711 / 110.3
3,115 / 482.8
82260°
/ 180500°

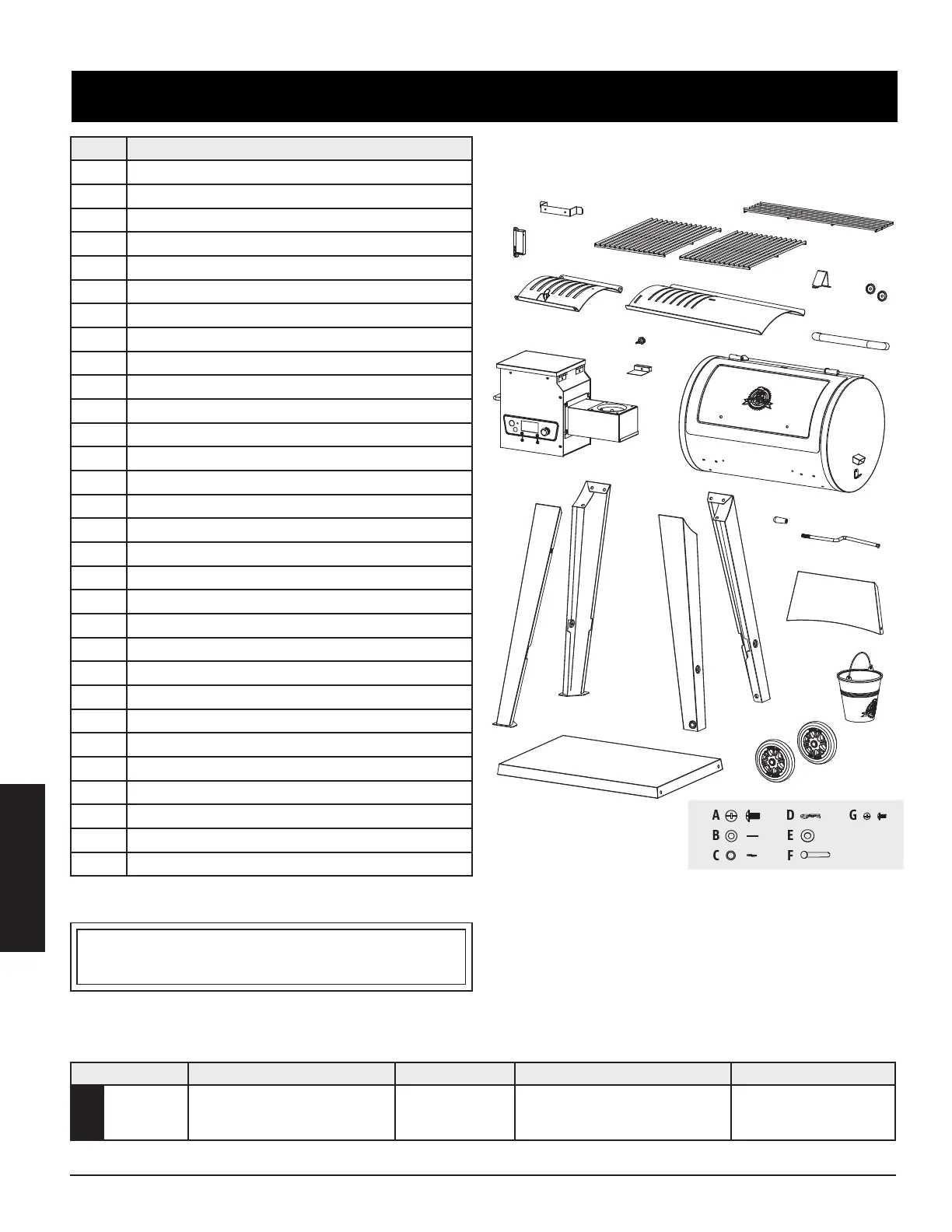

N° Descripción
1 Soporte del cable de alimentación (x1)
2 Cubierta del cable del sensor (x1)
3 Parrillas de cocción recubiertas de porcelana (x2)
4 Parrilla superior recubierta de porcelana (x1)
5 Seguro de la tapa (x1)
6 Cubierta deslizante de la rejilla de flama (x1)
7 Placa principal de rejilla de flama (x1)
8 Biseles de la manija de la tapa (x2)
9 Manija de la tapa (x1)
10 Conjunto de tolva (x1)
11 Tornillo de la placa (x1)
12 Placa del conducto de bajada (x1)
13 Barril principal (x1)
14 Pata de soporte izquierda - Delantera (x1)
15 Pata de soporte izquierda - Espalda (x1)
16 Pata de soporte derecha - Delantera (x1)
17 Pata de soporte derecha - Espalda (x1)
18 Asa del regulador de la parrilla (1)
19 Regulador de la parrilla (1)
20 panel de soporte (x1)
21 Repisa inferior (x1)
22 Cubeta de grasa (x1)
23 Rueda (x2)
A Tornillos (x20)
B Arandelas (x20)
C Arandelas de seguridad (x20)
D Chavetas de rueda (x2)
E Arandelas de eje de rueda (x2)
F Clavijas de eje de rueda (x2)
G Tornillos (x4)
NOTA: Debido a que los productos están en desarrollo constante, las partes están sujetas a cambios
sin previo aviso. Llame a Servicio al Cliente si le faltan partes al ensamblar la unidad.
PB –
REQUISITOS DE ALIMENTACIÓN ELÉCTRICA
110-120 V, 60 Hz, 250 W,
CONECTOR DE 3 CLAVIJAS CON TIERRA
4
5
1
2
3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
