Pit Boss PB700R2 - Installation des Composants de Cuisson

FRANÇAIS
40

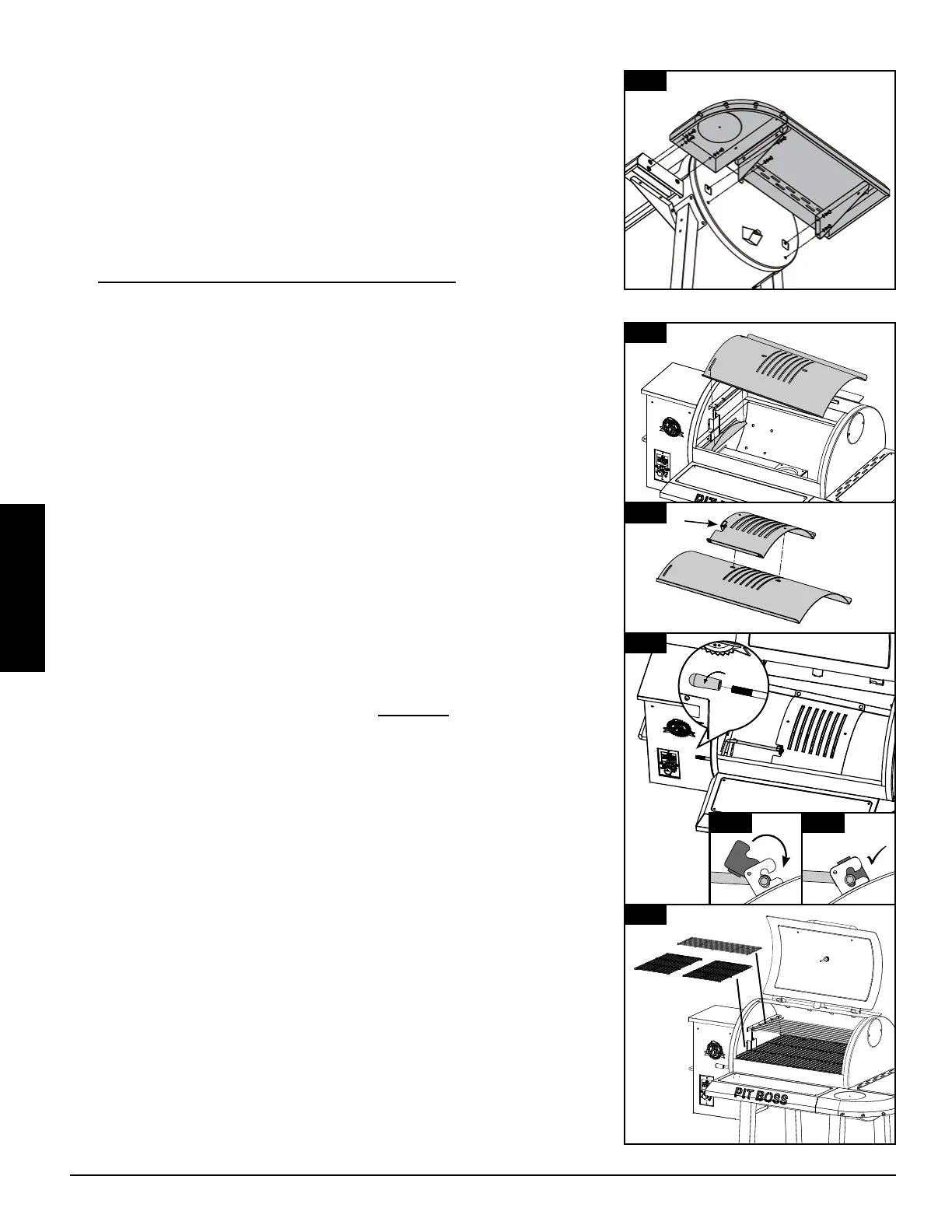

• Commencez par monter la tablette avant sur ses supports à l’aide de
quatre rondelles, rondelles de blocage et vis. Remarque illustration 8A.
• Ensuite, montez la tablette d’angle et la tablette latérale sur la tablette
avant et l’extrémité du cylindre du gril à l’aide de sept rondelles,
rondelles de blocage et vis. Notez l'illustration 8B pour plus de conseils.
IMPORTANT: Évitez d'utiliser des étagères pour déplacer ou soulever
le gril. Le poids de l'appareil provoquera la rupture des étagères, ce
qui n'est pas couvert par la garantie.
9.     
Pièces nécessaires :
1 x Chudère plteu prncpl
(#5)
1 x Chudère lssère (#4)
1 x Poignée de la barre de réglage pour chaudière (#17)
1 x Barre de réglage pour chaudière (#16)
2 x Grilles de cuisson (#2)
1 x Grille de cuisson supérieure (#1)
Installation :
REMARQUE : Les deux pièces de flamme sont légèrement recouvertes
d'huile pour éviter la rouille lorsqu'elles sont expédiées.
 Insérez l plque prncple de l chudère dns le rl prncpl, côté
drot en premer Reposez l plque prncple de l chudère sur
le rebord ntéré ( l'ntéreur  drote) du rl prncpl qu dre l
rsse vers le seu  rsse Ftes lsser l pèce entère sur le côté
uche, et les deux fentes de l plque prncple de l chudère vont
entrez dns le rebord rrond u-dessus du pot de combuston Il se
plcer léèrement nclné vers le bs Note llustrton 9
IMPORTANT : Si la chaudière plateau principal est à la base de la gril
principal, elle est installée de manière incorrecte. Le gril à flamme
doit être incliné, le côté gauche étant plus haut que le côté droit.
• Placez la glissière de la chaudière sur la plaque principale de la
chaudières, couvrant les ouvertures à fentes. Assurez-vous que la
patte surélevée est sur la gauche, pour ajuster facilement les flammes
directes ou indirectes lors de la cuisson. Note illustration 9.
• Commencez par retirer la poignée de la barre de réglage pour chaudière.
Insérez la barre de réglage pour chaudière dans le trou d’ouverture
situé sur le côté gauche du gril principal. Ajoutez la poignée de la barre
de réglage pour chaudière à son extrémité extérieur du gril principal.
Ensuite, glissez l’extrémité encochée de la barre de réglage pour
chaudière dans la patte de verrouillage du glissière de la chaudière, ce
qui vous permettra un accès réglable au glissière de la chaudière de la
plateau principal de la chaudière. Notez les étapes dans 9C.
REMARQUE : Lorsque la glissière de la chaudière est ouverte, et que
la flamme directe est utilisée pendant la cuisson, ne laissez pas le gril
sans surveillance pendant une période quelconque.
 Plcez les rlles de cusson, côte  côte, sur le rebord de l rlle 
l'ntéreur du rl prncpl Plcez l rlle de cusson supéreure sur
le rebord supéreur  l'ntéreur du rl prncpl Note llustrton 9
9
9
5
1
2
2
Place the flame broiler slider on top of the flame broiler main plate covering
the slotted openings. Ensure the raised tab is on the left and the two pins
at the bottom of the flame broiler slider place into the holes of the flame
broiler main plate.
to easily adjust for direct or indirect flame when cooking.
4
5
9
Insert the flame broiler adjusting bar through the opening hole
on the left side of the main barrel. Add the flame broiler
adjusting bar handle on the end outside the barrel. Next, slide
the notched end of the adjusting bar into the locking tab on the
flame broiler slider, giving you adjustable access to the flame
broiler slider on the main plate.
9.1
9.2 9.3
17
Insert the flame broiler adjusting bar through the opening hole on
the left side of the main barrel. Add the flame broiler adjusting bar
handle on the end outside the barrel. Next, slide the notched end
of the adjusting bar into the locking tab on the flame broiler slider,
giving you adjustable access to the flame broiler slider on the main
plate.
16
17
8
19
18
