FRANÇAIS
25

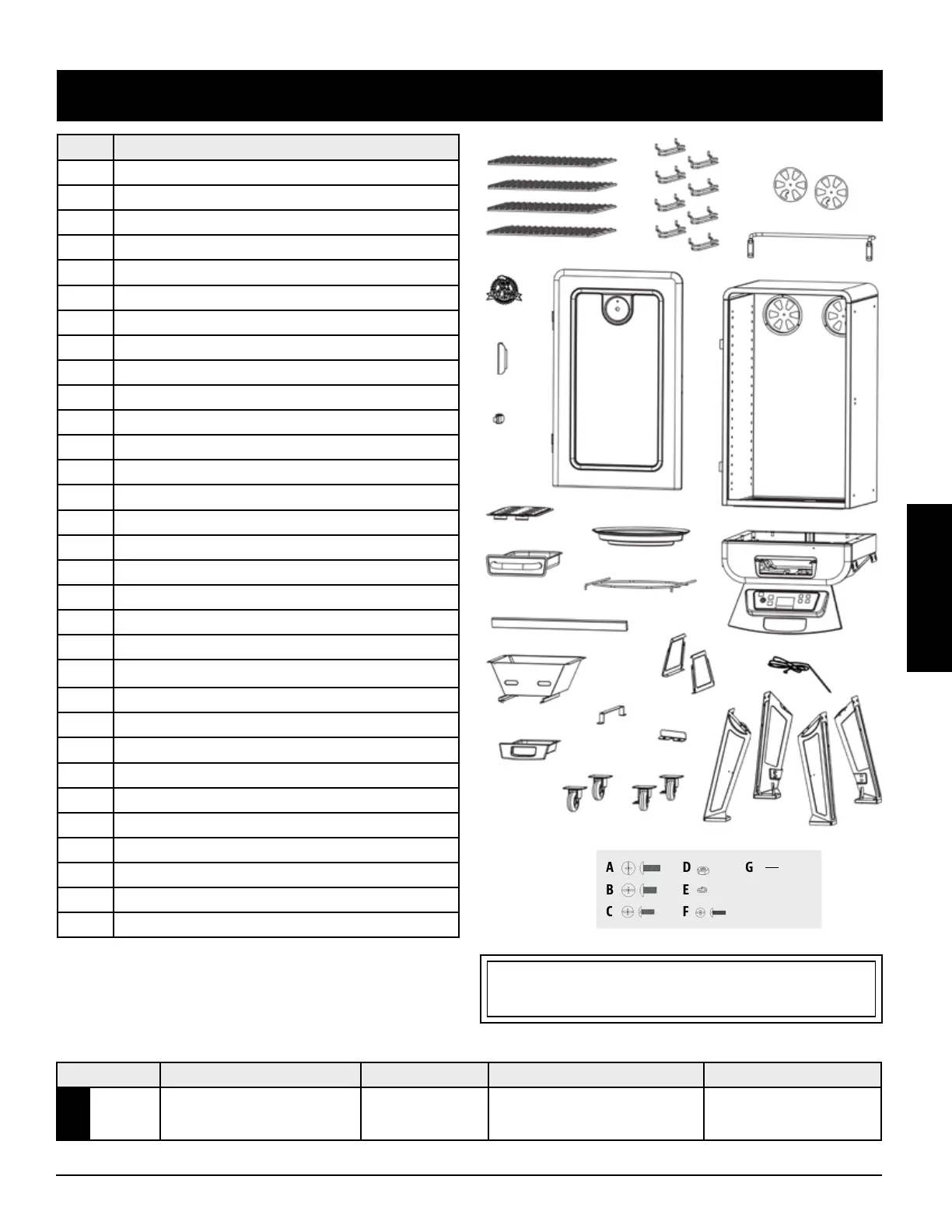

No. Description des pièces
1 Grilles de cuisson (x4)
2 Supports de la grille de cuisson (x8)
3 Registre de ventilation (x2)
4 Poignée arrière (x1)
5 Plaque du logo (x1)
6 Poignée de porte d’armoire (x1)
7 Loquet de porte d'armoire (x1)
8 Porte d’armoire (x1)
9 Armoire principale (x1)
10 Couvercle du plateau pour copeaux de bois (x1)
11 Plateau pour copeaux de bois (x1)
12 Réservoir d'eau (x1)
13 Support du réservoir d'eau (x1)
14 Base de l'armoire (x1)
15 Barre d'appui (x1)
16 Panneaux de support (x2)
17 Sonde thermique (x1)
18 Support de sonde de température (x1)
19 Support de cordon d'alimentation (x1)
20 Chambre inférieure (x1)
21 Pieds de support (x4)
22 Roulettes verrouillables (x2)
23 Roulettes pivotantes (x2)
24 Plateau à graisse (x1)
A Vis ¼–20x⅝ po (x4)
B Vis ¼–20x½ po (x28)
C Vis #10–24x½ po (x32)
D Écrou de blocage #10–24 (x2)
E Rondelle-frein M5 (x2)
F Vis #5–32x½ po (x2)
G Matériel de rechange
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
110-120V, 60Hz, 1 650W, FICHE À 3 BROCHES MISE À LA TERRE
MODÈLE UNITÉ ASSEMBLÉE (WxHxD) POIDS DE L'UNITÉ SURFACE DE CUISSON
31
550 mm x 1 190 mm x 510 mm
/ 21 po. x 46 po. x 20 po.
30 kg
/ 66 lb
Cuisson cubique: 0,07 m
3
/ 2,7 pd
3
TOTAL
- 4 419 cm / 685 po
38-176 °C
/ 100-350 °F
1
2
5
3
4
11
13
12
15
24
17
23
22
18
21
20
19
16
9
7
8
10
6
14
211
212
213
214
161
162
