ESPAÑOL
45
PB – REQUISTOS DE ALIMENTACION ELECTRICA
110-120V, 60Hz, 1650W,
CONECTOR CON TIERRA
1
2
5
3
4
11
13
12
15
24
17
23
22
18
21
20
19
16
9
7
8
10
6
14
211
212
213
214
161
162

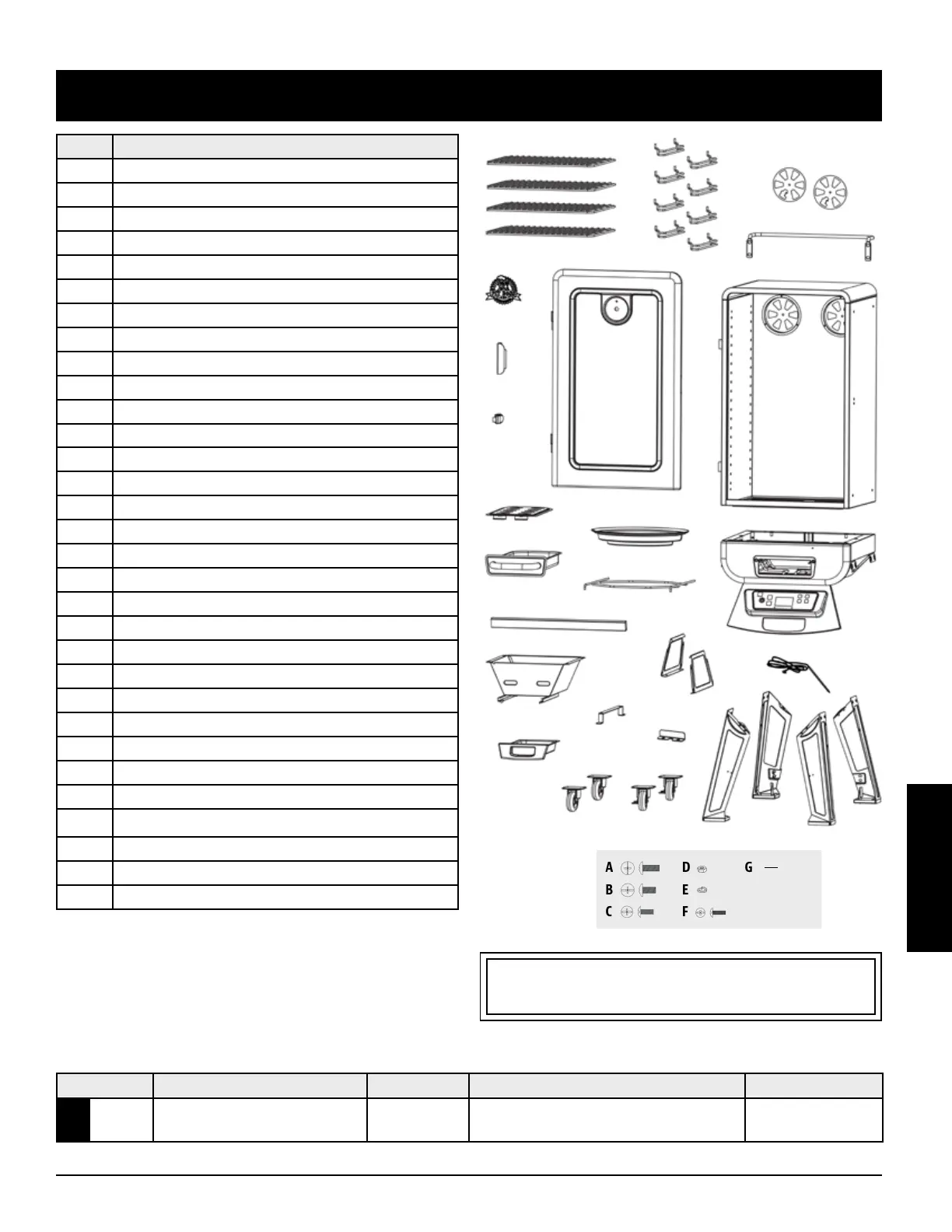

N° Descripción
1 Rejillas de cocción (x4)
2 Suportes para rejilla de cocción (x8)
3 Compuerta de ventilación (x2)
4 Manija trasera (x1)
5 Placa del logotipo (x1)
6 Manija de puerta del gabinete (x1)
7 Pestillo para puerta del gabinete (x1)
8 Puerta del armario (x1)
9 Gabinete principal (x1)
10 Tapa de bandeja para las astillas de madera (x1)
11 Montaje de la bandeja para las astillas de madera (x1)
12 Bandeja para agua (x1)
13 Soporte de la bandeja para el agua (x1)
14 Base del armario (x1)
15 Barra de suporte (x1)
16 Panel de suporte (x2)
17 Sonda para carne (x1)
18 Soporte de sonda de temperatura (x1)
19 Suporte para cable de alimentación (x1)
20 Montaje de la cámara inferior (x1)
21 Patas de apoyo (x4)
22 Rueda pivotante de cierre (x2)
23 Rueda giratoria (x2)
24 Bandeja para grasa (x1)
A Tornillo ¼–20x⅝" (x4)
B Tornillo ¼–20x½" (x28)
C Tornillo #10–24x½" (x32)
D Tuerca de bloqueo #10–24 (x2)
E Arandela de bloqueo M5 (x2)
F Tornillo #5–32x½" (x2)
G Hardware de repuesto
NOTA: Debido a que los productos están en desarrollo constante, las partes están sujetas a cambios
sin previo aviso. Llame a Servicio al Cliente si le faltan partes al ensamblar la unidad. Servicio al
caliente no válido en México.
. . .
.
31
550 1190 510
/ 21
46
20
30
/ 66
0,07
3
/ 2,7
3
4424 / 685 . .
38176°
/ 100350°
