ATR 421 - Manuale uso 61

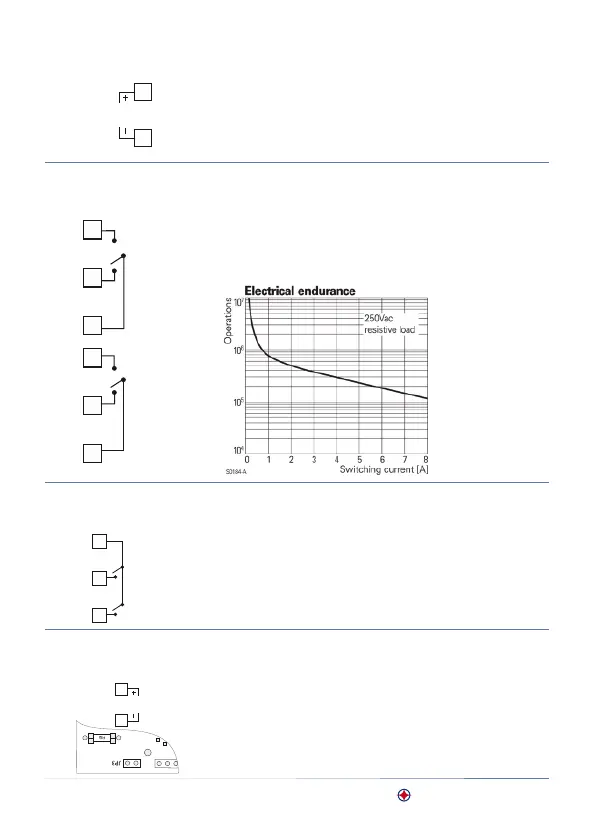

Uscita SSR
18
17
+24V
SSR
Uscita comando SSR: 24Vdc
NB: l’uscita +24V (17) può erogare complessiva-
mente 45mA se l’Atr421 è alimentato a 115...230Vac
e 25mA se alimentato a 24Vac/dc
Uscite relè Q1, Q2
8
Q1
8A
230V
1/2HP
3
4
5
6
7
Q2
8A
230V
1/2HP
Portata contatti:
• 8A, 250Vac, carico resistivo 10
5
operazioni.
• 30/3A, 250Vac, cosφ=0.3, 10
5
operazioni.
Uscite relè Q3, Q4 (ATR421-14ABC)
8
9
10
Q3
8A
230V
1/2HP
Q4
8A
230V
1/2HP
Portata contatti:
• 8A, 250Vac, carico resistivo 10
5
operazioni.
• 30/3A, 250Vac, cosφ=0.3, 10
5
operazioni.
Uscita mA o Volt (ATR421-12ABC-T)
9
10
AO1
V/mA
Uscita continua in mA con gurabile come co-
mando (Par. c. oUT) o ritrasmissione del processo-
setpoint (Par. rEtR.).
Per utilizzare l’uscita continua in mA NON
inserire JP3.
