ATR 421 - Manuale uso 73

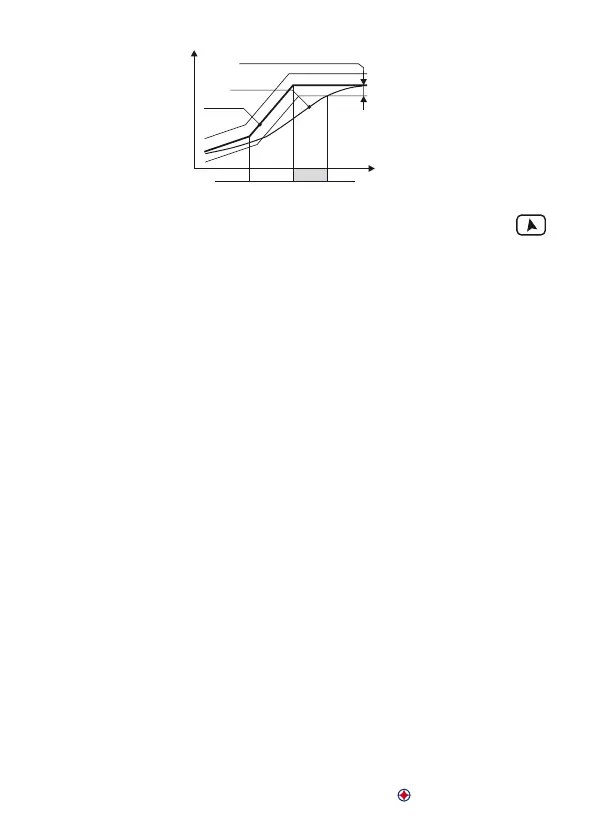

5FNQFSBUVSFt5FNQFSBUVSB
5JNFt5FNQP
SETPOINT
Step 1 Step 2
Attesa ne step P-36
Attesa ne step P-36
Step end max. gap (P-37)
Dierenza massima ne step (P-37)
Step 3
PROCESS
PROCESSO
- Per uscire manualmente dalla condizione di attesa  ne step premere .
- Per disabilitare tale funzione porre a 0 il tempo di attesa  ne step w.t.S.e.
- Durante l’attesa  ne step, in sostituzione del numero di ciclo, il display ros-
so visualizza wait.
8.6 Funzionamento gas
L’ATR421 implementa le funzioni di controllo per forni a gas. Per un corretto
funzionamento bisogna controllare le impostazioni seguenti.
8.6.1 Gas - Selezione uscite
• Selezione valvola. Impostare c.uaL. sul parametro 1 c.out Q1 diventa co-
mando valvola. I contatti N.O. e N.C. di questa uscita sono azionati in manie-
ra autonoma l’uno dall’altro: questo permette di collegare il comando “apri”
della valvola tra i morsetti 3 e 5, mentre il comando “chiudi” va collegato ai
morsetti 4 e 5.
• Selezione bruciatori. Impostare burn su un parametro di selezione degli
allarmi. Es: impostando burn sul parametro 45 AL.1 assegno all’allarme 1
la funzione bruciatori.
• Selezione ventilatori. Impostare fans su un parametro di selezione de-
gli allarmi. Es: impostando fans sul parametro 52 AL.2 assegno all’allarme
2 la funzione ventilatori.
Facendo riferimento alla tabella di descrizione del parametro 1 c.out , è pos-
sibile risalire all’associazione allarme-uscita.
8.6.2 Gas – Modalità di gestione
La gestione di forni a gas diversi ca i comandi delle uscite in base al tipo
di spezzata regolata: negli step di salita e mantenimento i ventilatori sono
accesi e, quando il setpoint supera il processo vengono accesi i bruciatori.
