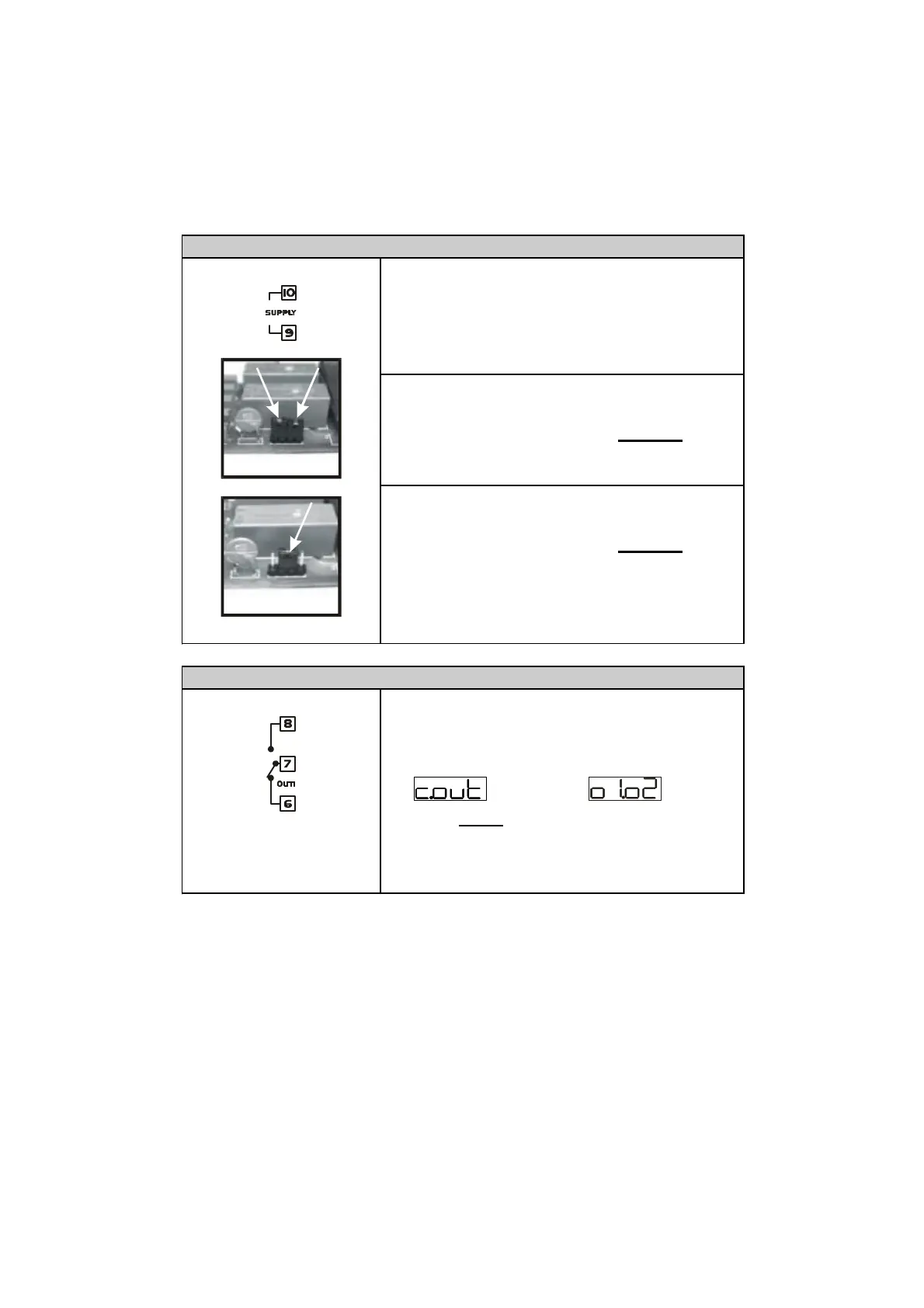

Alimentazione
24…12V AC/DC ±15%
230/115V AC ±15% 50/60Hz
(selezione da Jumper CO1 interno)
24V AC ±15% 50/60Hz
Versione ATR241-BC
Configurare ponticelli come in figura
per selezionare 115Vac di
alimentazione
Versione ATR241-BC
Configurare ponticello come in figura
per selezionare 230Vac di
alimentazione
Uscita Out1 a Relè
Portata contatti 8A/250V~ per carichi
resistivi
Funzionamento in Configurazione:
Relè di comando (con parametro 1
configurato )
Relè APRI valvola (con configurazione
servomotore apri – chiudi)
Relè allarme 1 (con comando SSR o
uscita continua)
