Les opérations suivantes
doivent être effectuées au
maximum 10 minutes
après le dépôt du cordon.
The following steps must
be achieved in 10 minutes
maximum after the glue
application.
Type 1 et 2
• Présenter les pièces à assem-
bler en montant quelques vis neu-
ves (classe 12.9)
Type 1 et 2
• Position the parts to be assem-
bled by installing some new screws
(cl 12.9)
• Monter et serrer toutes les vis
neuves (102) au couple préconi-
sé.(Voir page 73)
• Install and tighten all new
screws (102) to the required torque.
(see page 73)

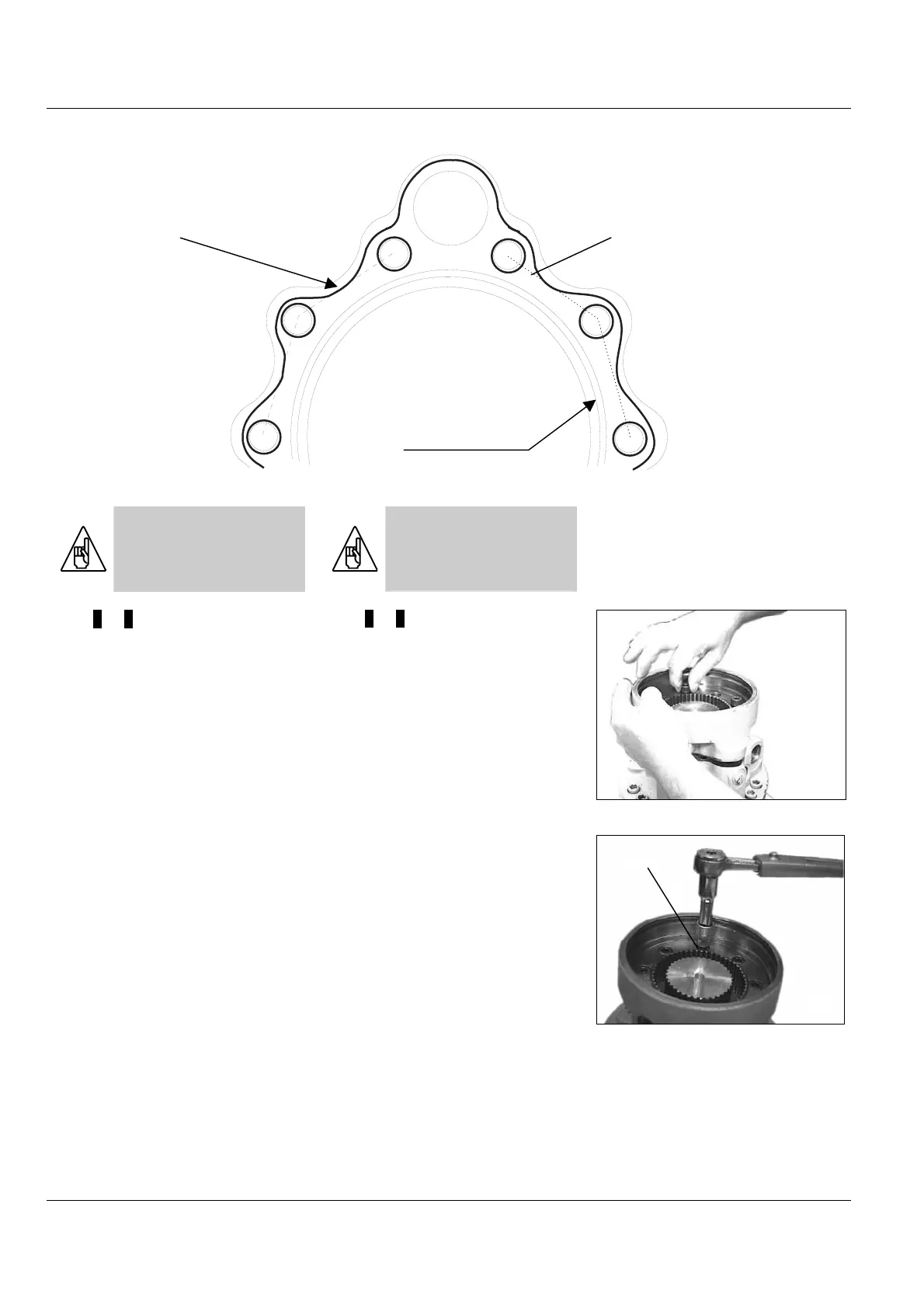

Largeur du cordon :
5 à 10 mm [0.2 to 0.4 in]
Width of bead :
5 à 10 mm [0.2 to 0.4 in]
L
igne moyenne des centres de
trous de passage des vis de fixa-
tion
Median line of the mount
i
ng
screws centerline.
Absence d'adhésif dans la gorge
No adhesive in the groove.
