POCLAIN HYDRAULICS
24 DOC-REPAIR-MS02-MS18-FR-EN 677777845L

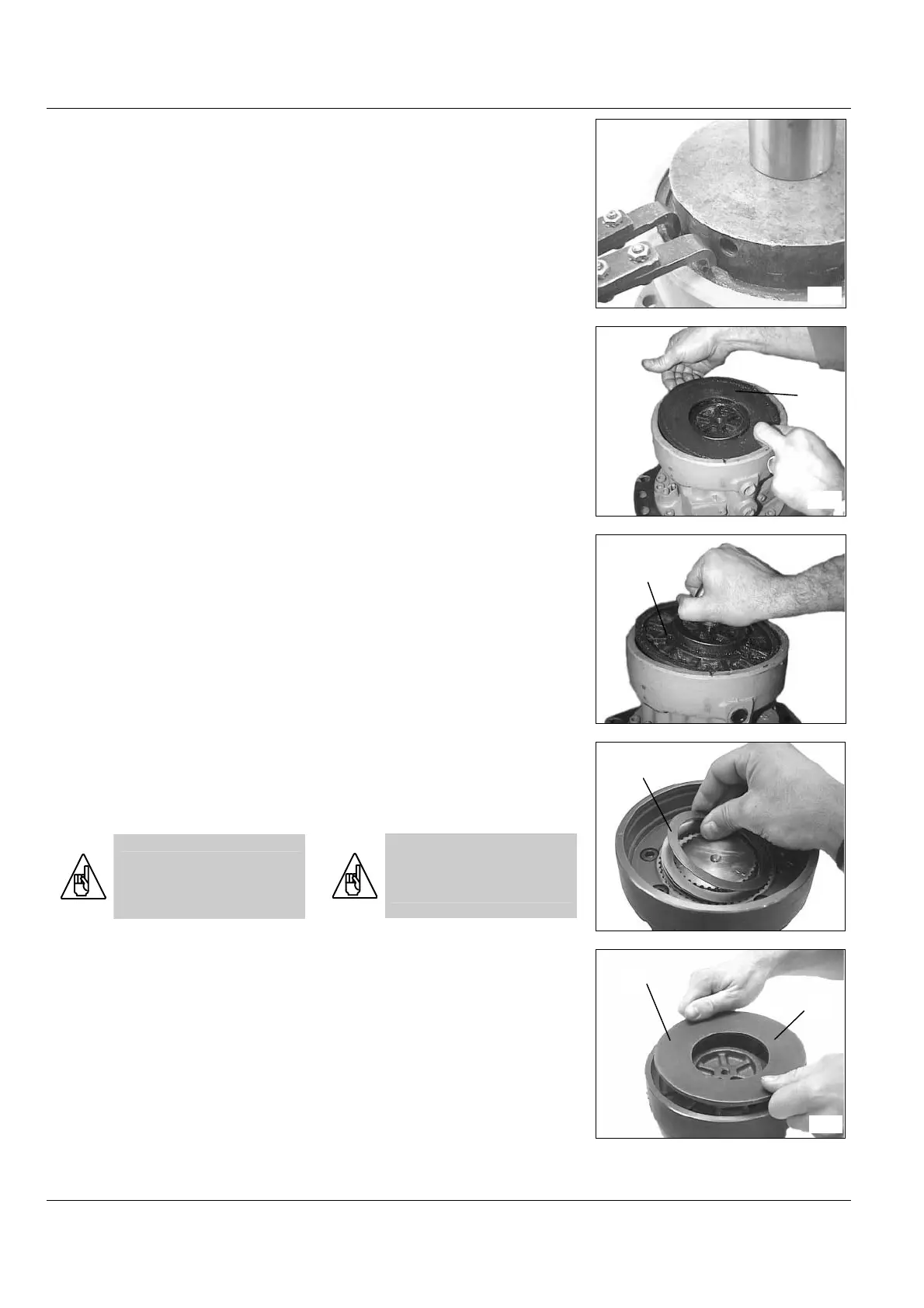

• Comprimer la rondelle élastique
(108) en utilisant l’une des deux mé-
thodes expliquées précédemment.
Respecter la force F préconisée
dans le tableau page 23.
• Démonter l’anneau d’arrêt (109)
suivant le repère fait au démontage.
• Compress the spring washer
(108) with one of two methods ex-
plained before.
Respect the force F indicated in the
table page 23.
• Remove the snap ring in line
with the mark made before disas-
sembly.
• Démonter la rondelle élastique
(108).
• Remove the spring washer
(108).
• Démonter le piston de frein
(107).
• Remove the brake piston (107).
• Installer le calage nécessaire
(105) sur le dernier disque de frein,
la cale la plus épaisse côté piston
de frein.
Minimiser le nombre de
cales d’épaisseur 0.2 mm.
• Install the proper shimming
(105) on the last disc, the thickest
shim towards the brake piston.
Minimize the number of
shims of thickness 0.2
mm [0.0079 inch].
• Remonter le piston de frein
(107), la rondelle élastique (108).
• Reinstall the brake piston (107),
the spring washer (108).
6508
6509
7164
7162
108
107
105
108
108
6507
