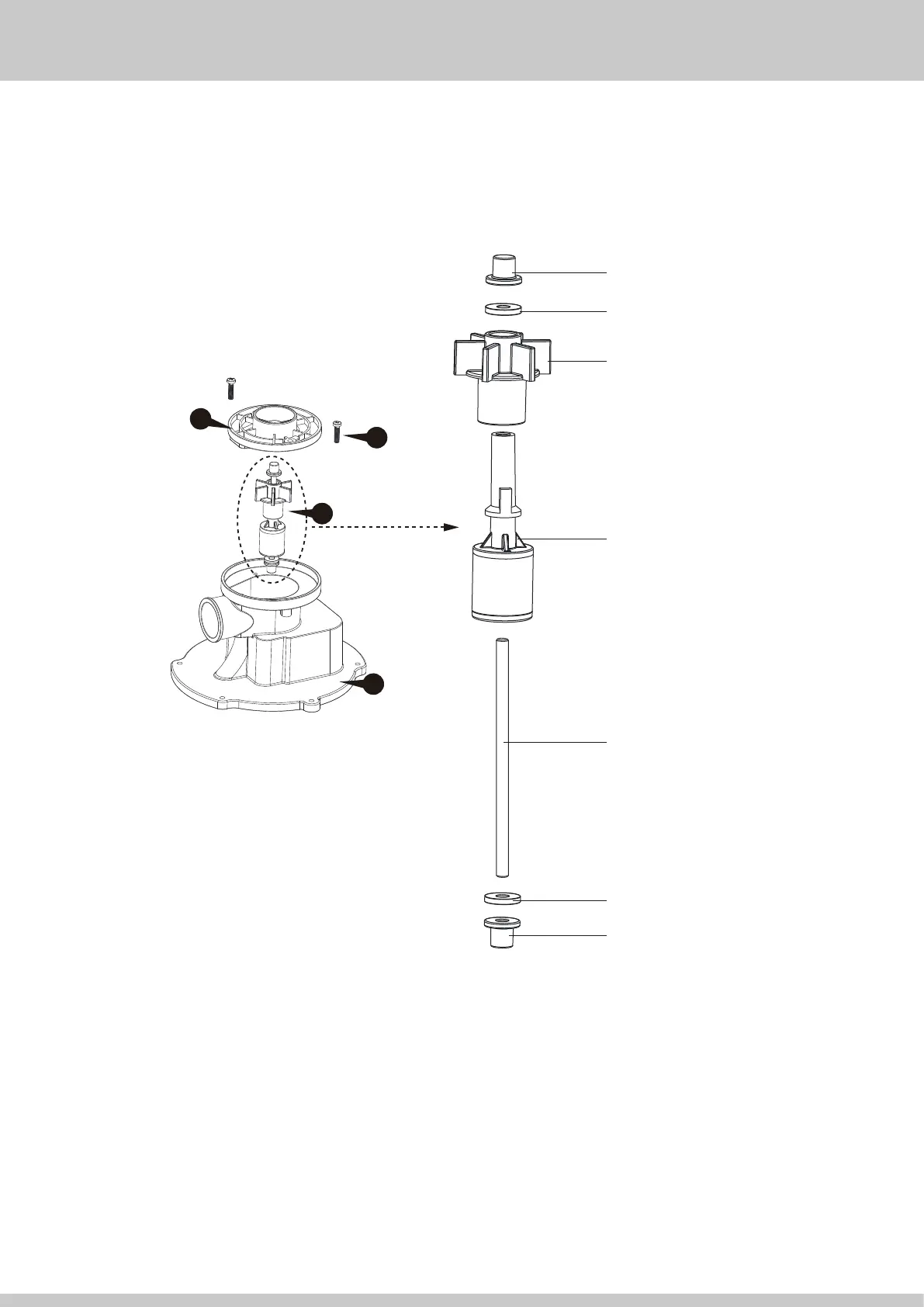

Pièces d'assemblage du rotor
Couvercle de la tige
Écrou
Impulseur
Axe d’aimant
Écrou
Couvercle de la tige
ÉTAPE 2 : Inspection/remplacement du rotor
1. Pour retirer l'ensemble rotor
f
, retirez simplement les vis du couvercle
h
de la volute et sortez-le du corps de pompe
d
.
2. Inspecter le rotor (voir image ci-dessous) pour s’assurer que l’arbre du rotor, l’axe d’aimant, l’impulseur et les autres pièces sont intacts. Si l’un ou l’autre est
cassé, vous pouvez acheter un nouveau bloc de rotor auprès de polygroupstore.com sans devoir remplacer la pompe entière.
Pour de plus amples détails, veuillez voir Soutien en matière de piscines — Dépannage du système de filtration — Système RX au site Web
support.polygroupstore.com
3.
Une fois l’inspection ou le remplacement terminés, soigneusement réinsérer le bloc du rotor dans le corps de la pompe. La force de l’aimant tirera le rotor vers le
bas et en place.
4. Alignez le couvercle de la volute avec le capuchon supérieur de l'extrémité de l'arbre, puis serrez avec les vis du couvercle de la volute.
L'arbre à cames du rotor
(cet arbre doit traverser
toutes les pièces et
connecter les deux
capuchons de l’arbre)
