9. L’orifice d’aspiration de type PSF-100A ou PSF-100B doit être remplacé chaque 5ans.
10. L’installation ne nécessite aucun outil.
11. Instructions d’Entretien et d’Hivernage :
a. AVERTISEEMENT!NE DÉPASSEZ PAS LE DÉBIT MAXIMUMADMISSIBLE : 24 galons (91 litres) par minute (1440 galons par heure soit 5451 litres/h).
b. Observez et inspectez soigneusement la sortie d’aspiration afin de détecter tout dommage et toute modification. Les sorties d’aspiration manquantes, cassées ou
fissurées doivent être remplacées avant chaque utilisation de votre piscine.
c. Si le raccord d’aspiration n’est bien bien serré, il faut le remettre en place ou le remplacer avant d’utiliser la piscine
d. Enlevez et entreposez l’ensemble de l’orifice d’aspiration si vous attendez aux températures inférieures à 32°F (0°C).
1. Les orifices d’aspiration PSF-100A et PSF-100B sont certifiés par IAPMO en accordance avec la norme ASME/ANSI/APSP/ICC-16 2011 sur les Dispositifs
d’Aspiration pour utilisation dans les piscines, les pataugeoires, les cuves thermales et les bains tourbillon.
2. Cet orifice d’aspiration est immergé pour utilisation dans les piscines hors sol.
3. Uniquement pour un seul drain.Utilisez seulement UN orifice par pompe.
4. Ne placez pas cet orifice d’aspiration dans les espaces de détente ou sur l’appui-dos.
5. Installez cet orifice dans un endroit recommandé par le fabricant de la piscine. Hauteur maximale : 1,8 m du sol.
6. Le débitmaximum admissiblede cet orifice d’aspiration est de 24 gallons (91 litres) parminute (1,440 gallons parheure soit 5451 litres/h).
7. Tuyau de Raccordement:
• Modèle PSF-100-A à être raccordé par un tuyau de diamètre 1¼ po. (31,8mm).
• Modèle PSF-100-B à être raccordé par un tuyau de diamètre 1½ po. (38,1mm).
8. L’orifice d’aspiration doit être installé dans l’ouverture de l’orifice d’aspiration comme l’indique le fabricant de la piscine hors sol.Lediamètre de cette ouverturedoit
mesurer entre 1,77 po. et1,85 po.(de 45,0mm à47,0mm).Voir le schéma ci-dessous pour les instructions détaillées de montage :

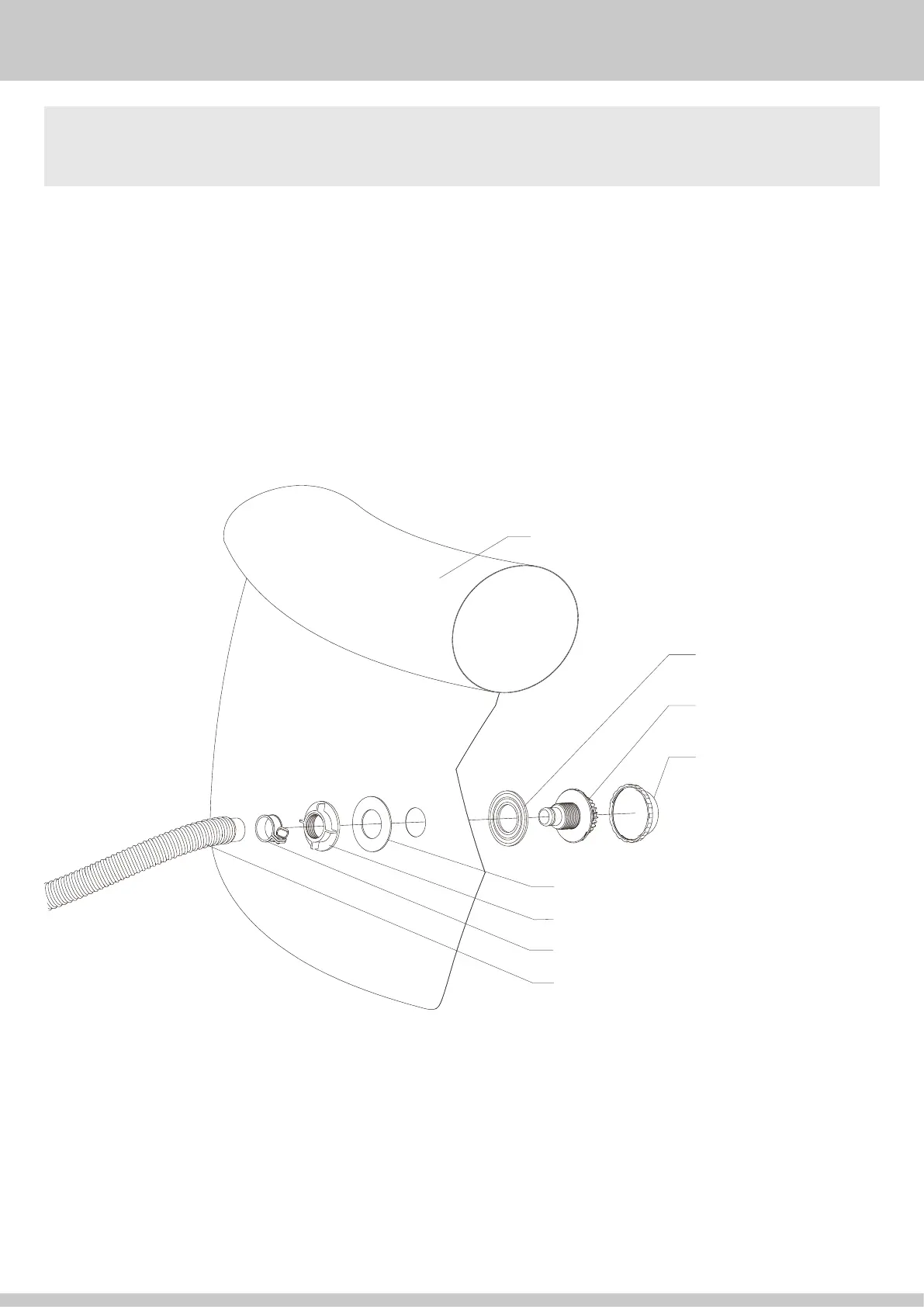

Dispositifs D’aspiration PSF-100A et PSF-100B (Pour Piscine Hors Sol)
Piscine
Tuyau d’eau
Collier de serrage de tuyau
Ecrou de Verrouillage à Serrer à la Main
Joint en Résine
Bouchon d'eau, à installer
uniquement lors de l'entretien
de la pompe ou du remplacement
de la cartouche filtrante
Raccord d’aspiration,
PSF-100A Ou PSF-100B
Rondelle Plate
INFO SUR LE RACCORD
D'ASPIRATION CONFORME À LA NORME ASME
