Polytropic PAC 22 - Page 84

- 84 -

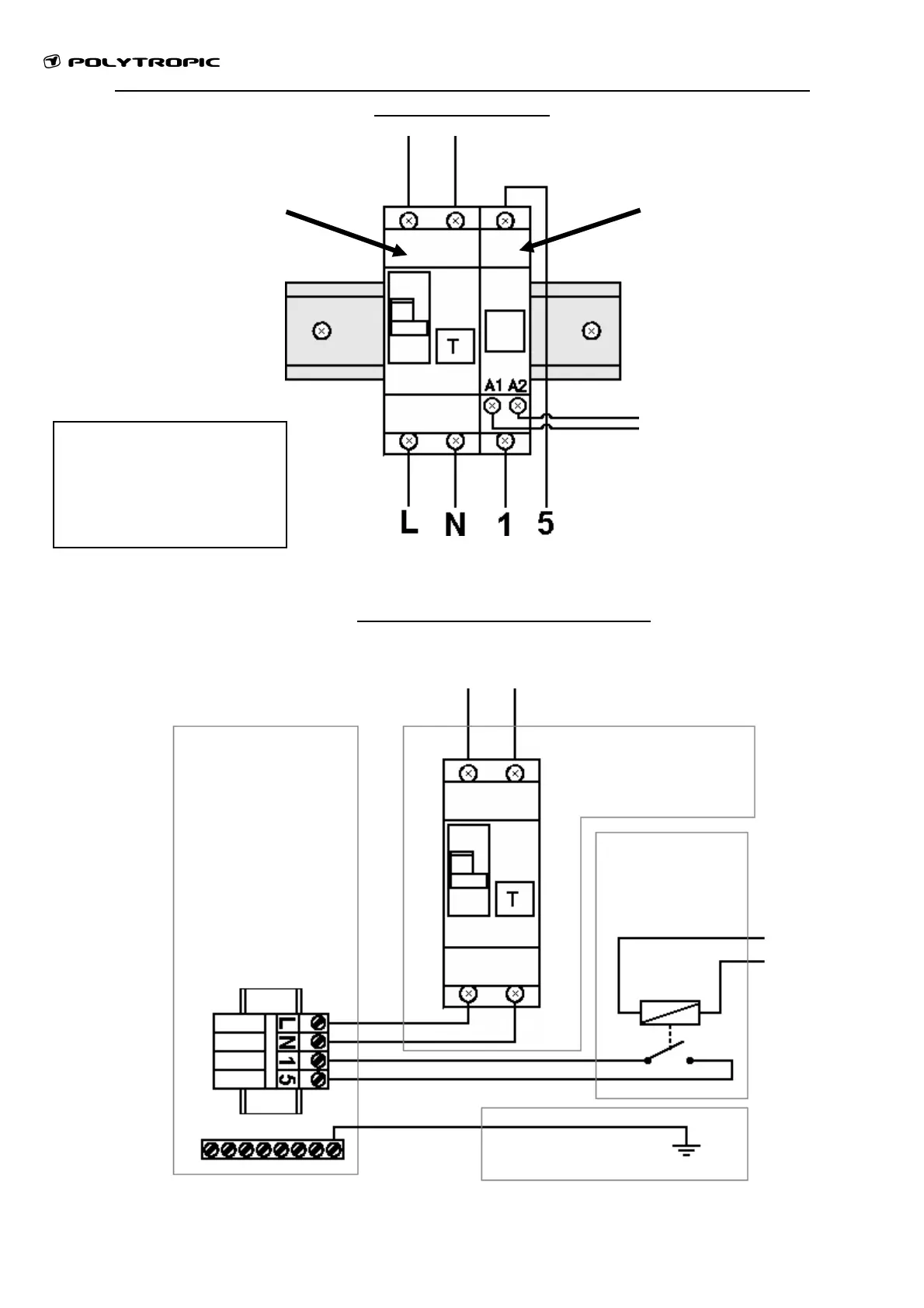

Anschluss der einphasigen Wärmepumpe an die Sicherungsschalttafel des
Schwimmbeckens.
Erläuterndes Anschlussschema
Stromversorgung der
Wärmepumpe
Anschlüsse an die Wärmepumpe
Von der
Schwimmbeckenuhr
gesteuertes Relai
230 V Netzspannung
Anschlussleiste
der
Wärmepumpe
Netzübergangs-
schalter
Vielfachschutzerdung
Wasser
Umwälz-
pumpe
Strom-
versorgung
230V
Von der
Schwimmbeckenuhr
gesteuertes Relai
(siehe oben)
Stromzufuhr der
Umwälzpumpe
230V
Sicherung und
Fehlerstromschutz-
schalter
Polytropic bietet die
gesamte Anordnung
als KIT an. Diese ist
auf Anfrage lieferbar
