Anschluss der dreiphasigen Wärmepumpe an die Sicherungsschalttafel des
Schwimmbeckens

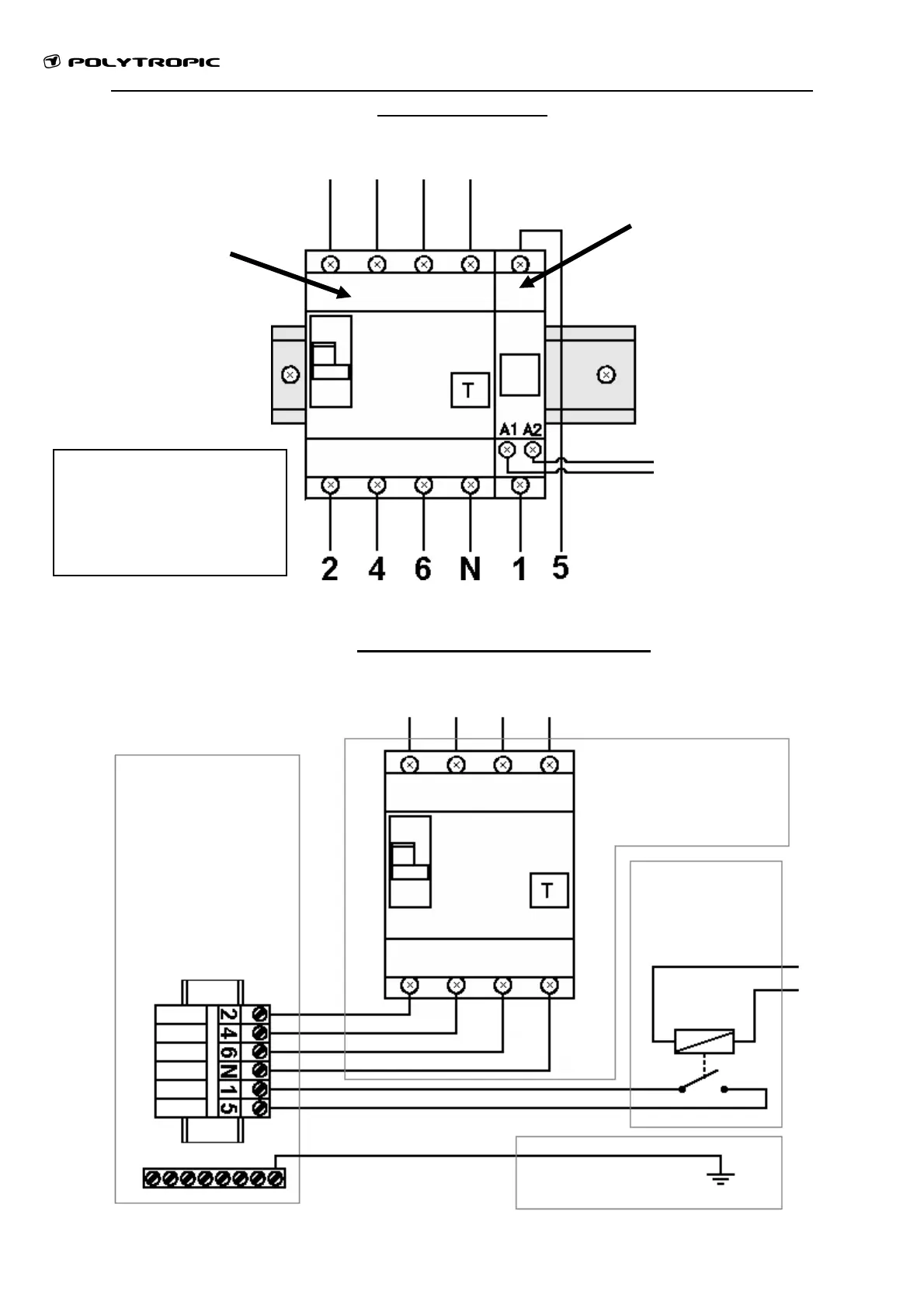

Erläuterndes Anschlussschema
Stromversorgung
der Wärmepumpe
Anschlüsse an die Wärmepumpe
Von der
Schwimmbeckenuhr
gesteuertes Relai
400 V Netzspannung
Anschlussleiste der
Wärmepumpe
Netzübergangs-
schalter
Vielfachschutzerdung
Wasser
Umwälz-
pumpe
Strom-
versorgung
230V
Von der
Schwimmbeckenuhr
gesteuertes Relai
(siehe oben)
Stromzufuhr der
Umwälzpumpe
230V
Sicherung und
Fehlerstromschutz-
schalter
Polytropic bietet die
gesamte Anordnung
als KIT an. Diese ist
auf Anfrage lieferbar
.
