POOLEX MAG - Vue Éclatée

FR | 9
FR
2. DESCRIPTION

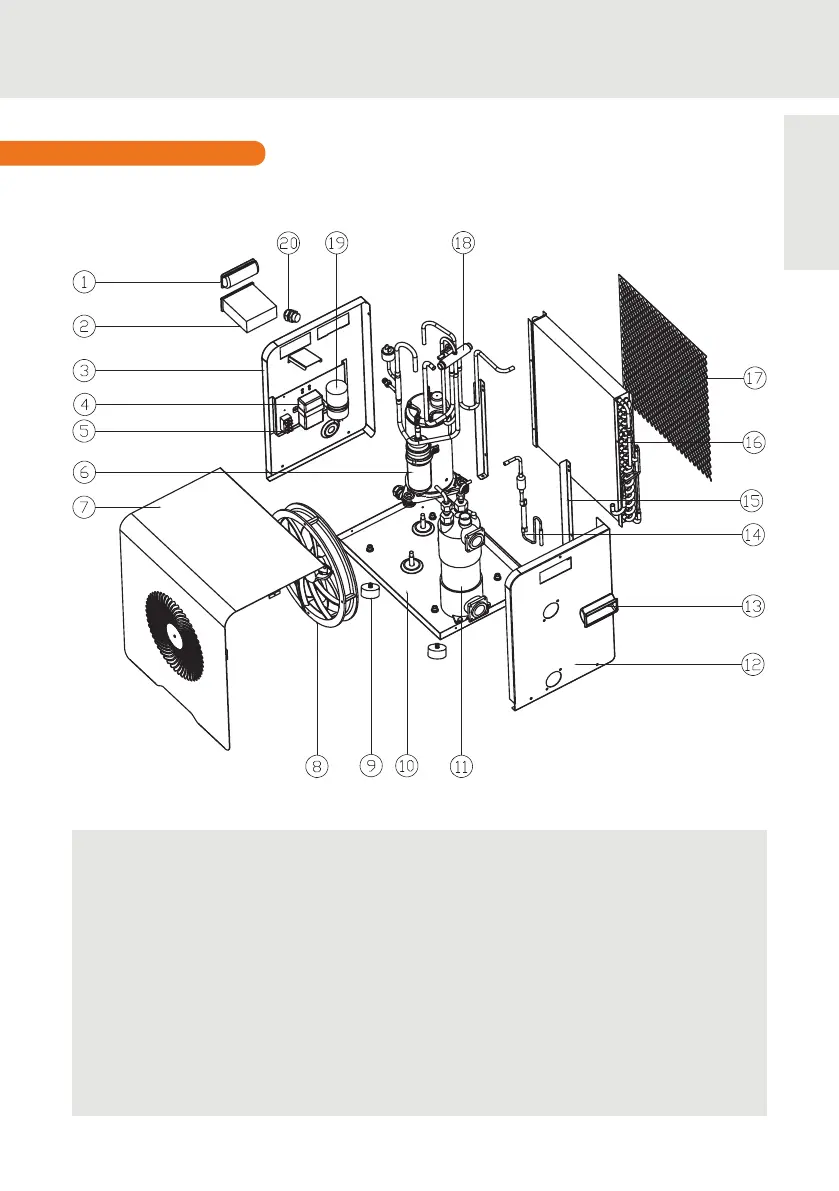

2.5 Vue éclatée
1. Poignée gauche
2. Panneau de commande
3. Panneau latéral gauche
4. Transformateur électrique
5. Boîtier de commande électrique
6. Compresseur
7. Panneau avant
8. Ventilateur et moteur
9. Pieds en caoutchouc
10. Panneau inférieur
11. Échangeur de chaleur
12. Panneau latéral droit
13. Poignée droite
14. Tuyau de gaz
15. Panneau latéral droit
16. Évaporateur
17. Grille de protection
18. Vanne 4 voies
19. Condensateur du compresseur
20. Bornier électrique
