FR | 11
FR
VERS LA PISCINE
Filtration +
Pompe
Système de traitement
automatisé
DEPUIS LA PISCINE
3. INSTALLATION

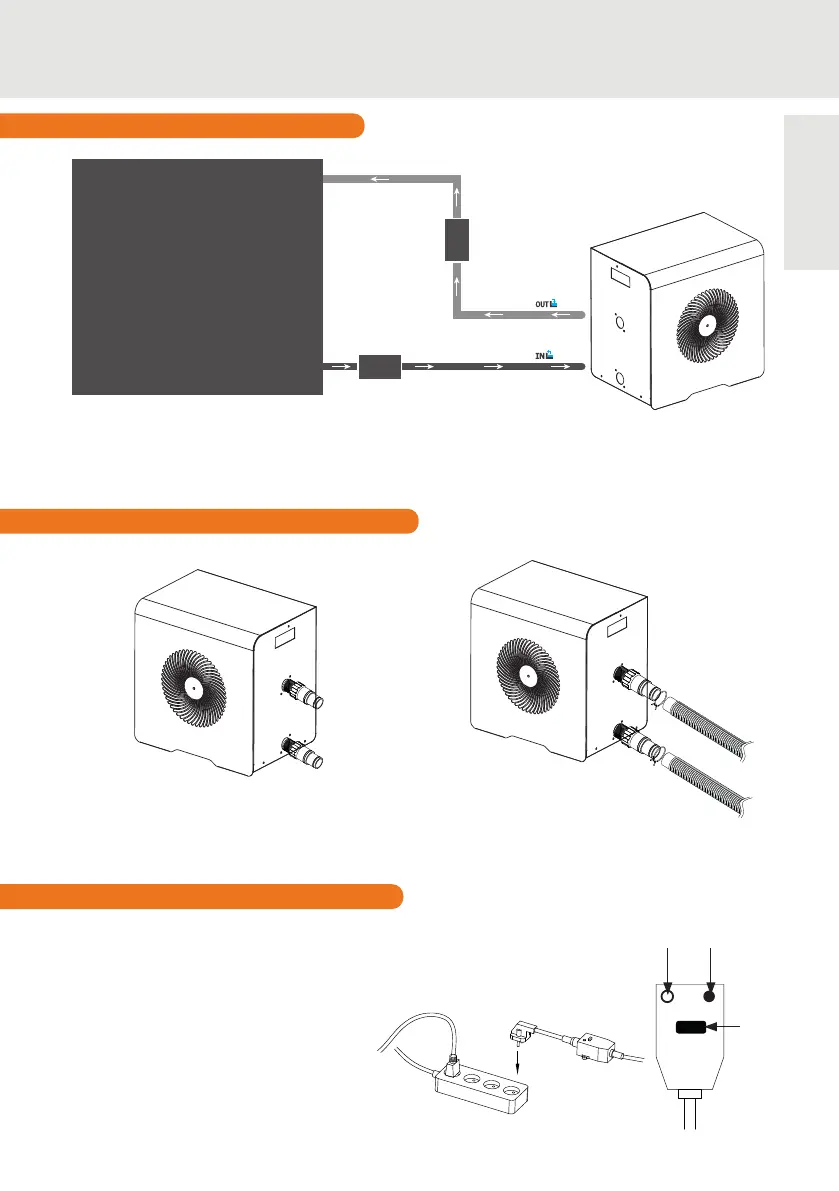

3.2 Schéma d’installation
Le ltre situé en amont de la pompe à chaleur doit être nettoyé régulièrement pour que l’eau du
circuit soit propre et ainsi éviter les problèmes de fonctionnement liés à la saleté ou au colmatage
du ltre.
PISCINE
Étape 1
Visser les raccords sur la pompe à chaleur
Étape 2
Raccorder les tuyaux d’entrée et sortie d’eau
3.3 Raccordement hydraulique
La prise électrique de la pompe à cha-
leur intègre un disjoncteur di󰀨érentiel de
10mA.
Avant de brancher votre pompe à
chaleur, assurez-vous que la prise
électrique est bien raccordée à la terre.
La pompe de ltration doit fonctionner
en même temps que la pompe à cha-
leur. Par conséquent, connectez-les au
même circuit électrique.
RESET
VERS LA PISCINE
DEPUIS LA PISCINE
3.4 Raccordement électrique
Test
Voyant
alimentation
Reset
