FRANÇAIS
16
15

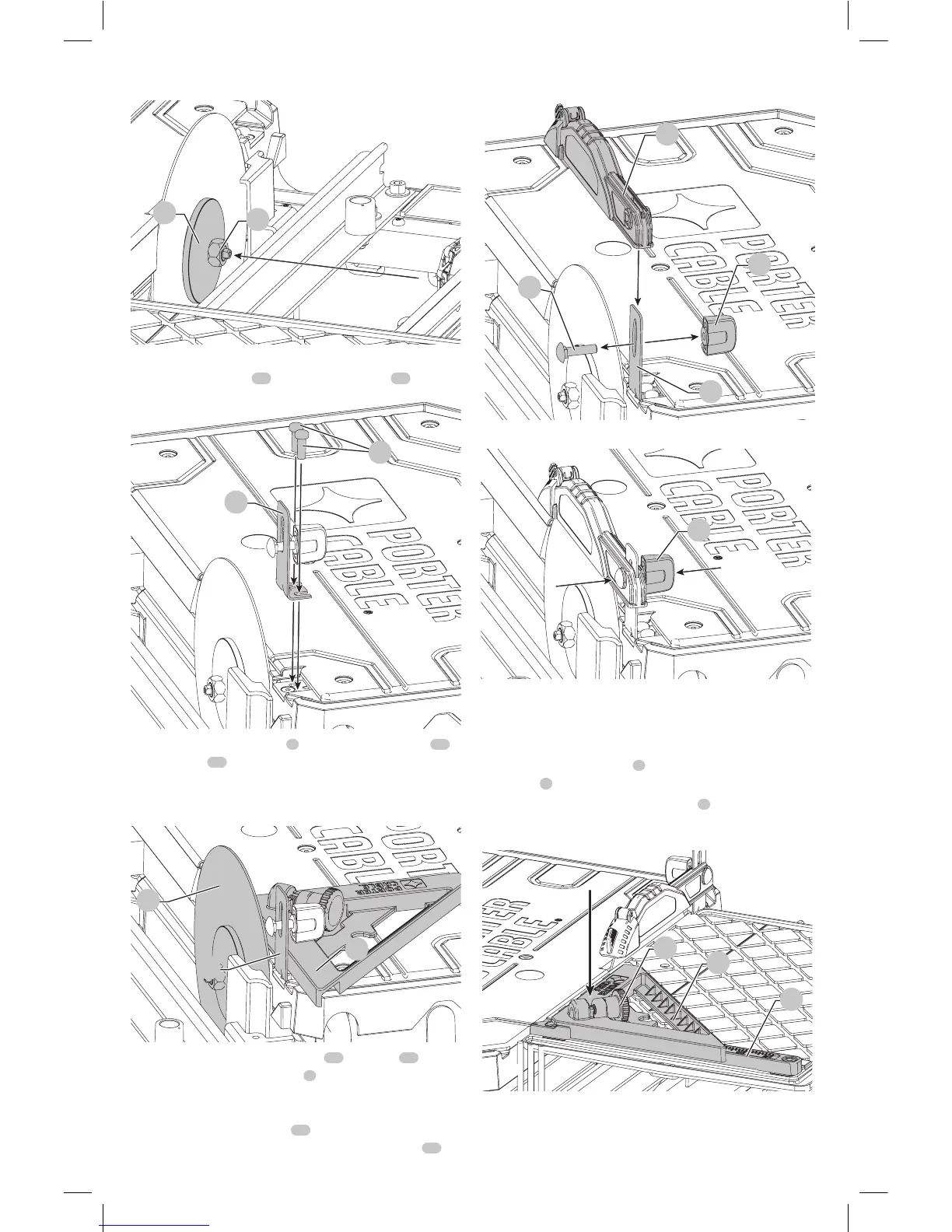

Fig. E
16
5. Installez sans serrer le support du capot
antiéclaboussures
17
des deux vis fournies
18
.
Fig. F
18
17
6. Utilisez le guide de bord
7
pour aligner le support
17
et la lame
13
comme illustré dans la Figure G. Une fois
que le support est aligné, serrez entièrement les vis du
support ducapot.
Fig. G
13
7
17
7. Retirez le boulon de carrosserie
19
et l’écrou
20
du capot antiéclaboussures
5
et installez-le sur son
support. Insérez le boulon de carrosserie à travers
le capot antiéclaboussures et le support. Installez et
serrez légèrement l’écrou
20
. Ajustez la hauteur à votre
application spécifique. Serrez entièrement l’écrou
20
.
Fig. H
20
19
5
17
Fig. I
20
Pour fixer le guide de bord (Fig. J)
Le guide de bord peut être installé selon une des deux
façons, 45° ou 90°.
1. Placez le guide de bord
7
sur le guide du chariot de
coupe
9
.
2. Tournez le verrou du guide de bord
8
dans le sens des
aiguilles d’une montre pourserrer.
Fig. J
9
7
8
