Porter-Cable PCE980 - Montaje y Ajustes; Uso Debido

ESPAÑOL
26
Calibre mínimo de conjuntos de cables
Voltios
Longitud total del cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal
AWG
Más de Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
or DC ...... direct current
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
A ......................... amperios
W ........................ vatios
or AC ........... corriente alterna
or AC/DC .... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
Motor
Asegúrese de que la fuente de energía concuerde con
lo que se indica en la placa. Un descenso en el voltaje
de más del 10% producirá una pérdida de potencia y
sobrecalentamiento. Todas las herramientas PORTER-CABLE
son probadas en fábrica; si esta herramienta no funciona,
verifique el suministroeléctrico.
COMPONENTES (FIG. A)

ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
USO DEBIDO
Esta sierra para azulejos húmeda está diseñada para cortar
una variedad de azulejos y otras aplicaciones tipoazulejo.
NO corte madera, metales oplástico.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de
lesiones personales serias, apague la unidad
y desconéctela de la fuente de energía antes
de realizar cualquier ajuste o retirar/instalar
conexiones o accesorios. Un arranque accidental
puede causar lesiones. Asegúrese que el interruptor
esté en la posición OFF (APAGADO).

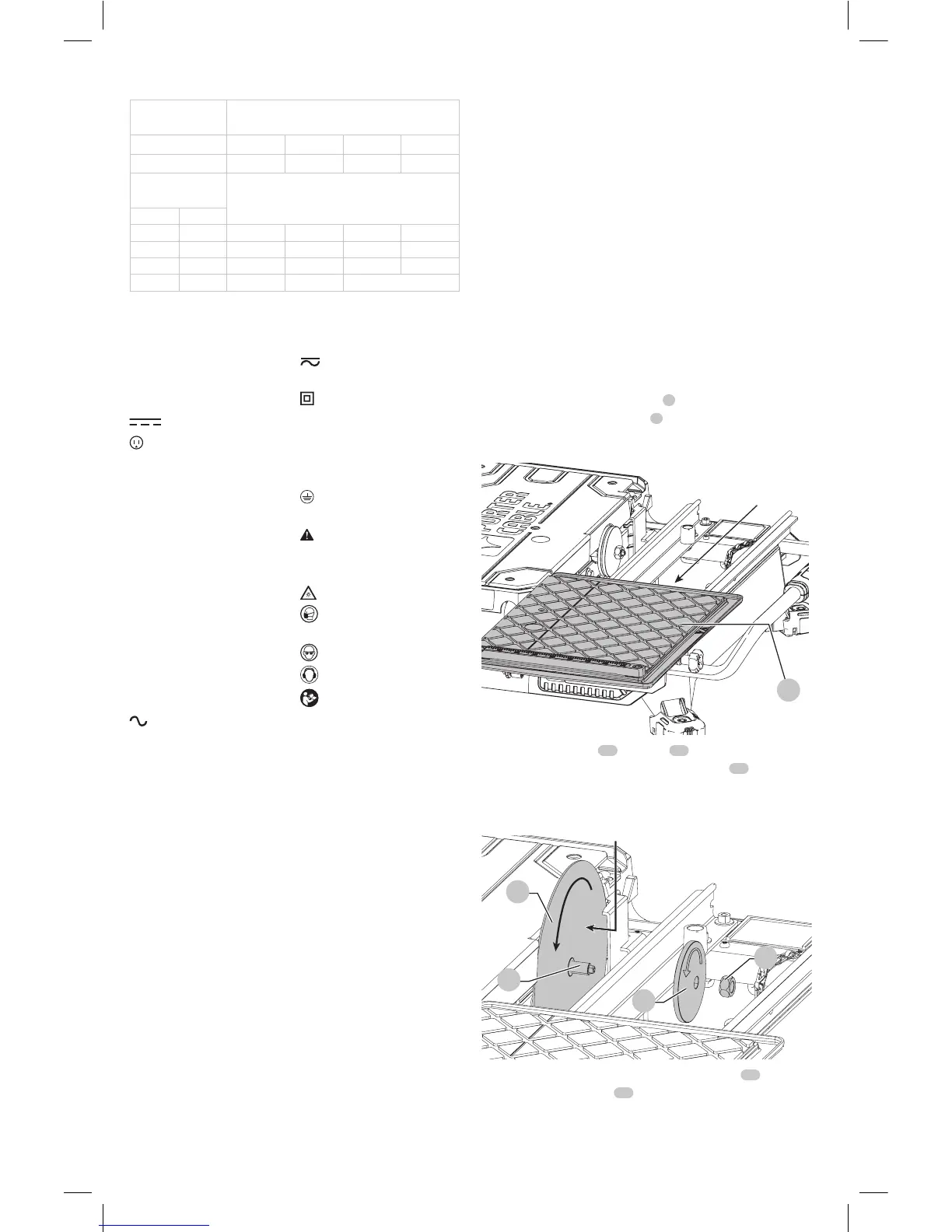

Ensamblaje (Fig. A, C–I)
1. Coloque la herramienta sobre una superficieestable.
2. Desbloquee el carro de corte
2
jalando el pasador de
bloqueo del carro de corte
3
y deslice el carro de corte
hacia atrás para revelar el alojamiento de lacuchilla.
Fig. C
2
3. Instale la cuchilla
13
en el eje
14
. Asegúrese que la
cuchilla esté completamente sobre el eje
14
y esté
instalada en la dirección de rotación que coincida con la
dirección de laarandela.
Fig. D
13
14
15
16
4. Instale la arandela de la abrazadera exterior
15
y la
tuerca de la cuchilla
16
. Mientras sostiene la cuchilla en
