su lugar, apriete completamente la tuerca de la cuchilla
con la llave incluida
4
.
NOTA: No apriete en exceso. Asegúrese que la cuchilla
de azulejo está segura antes deluso.
15

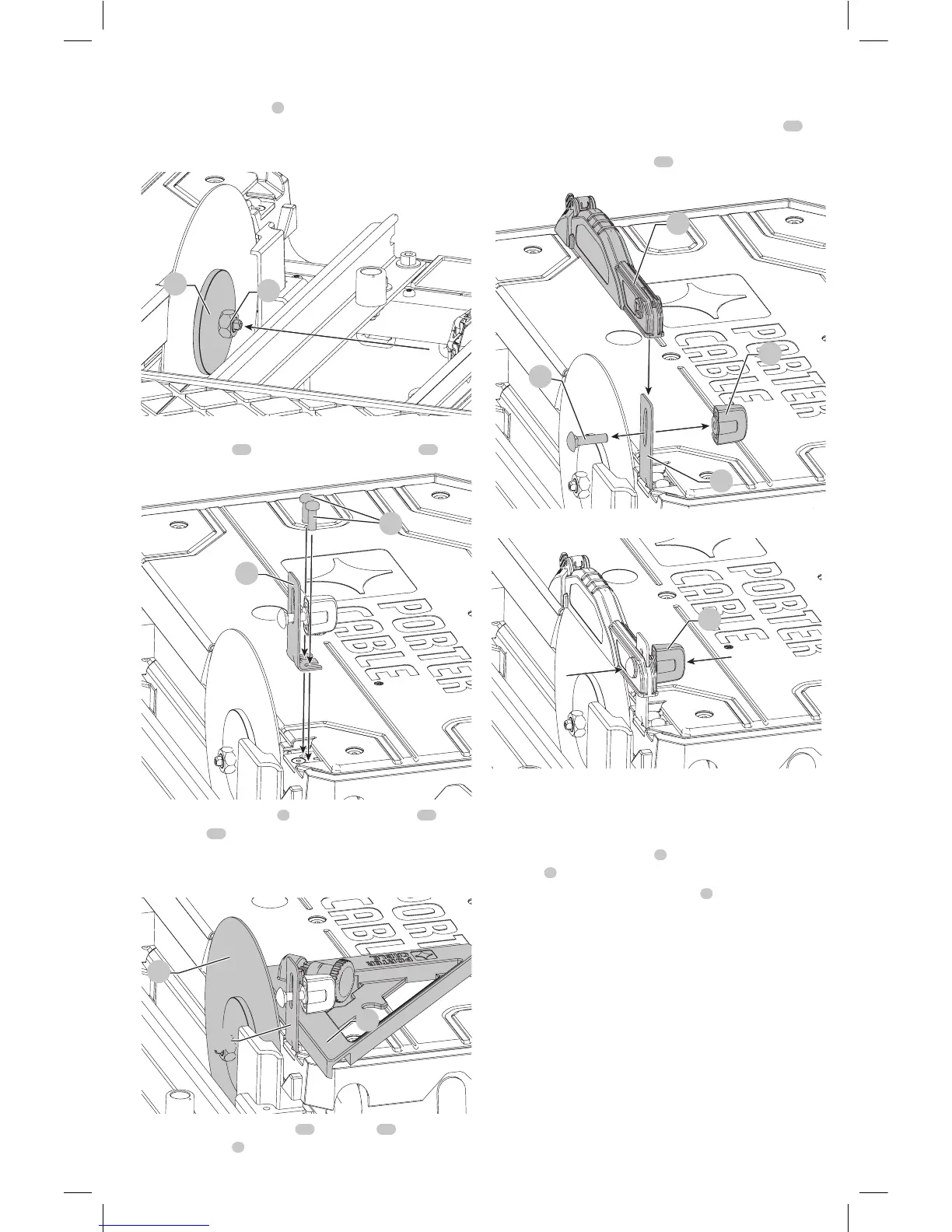

Fig. E
16
5. Instale holgadamente el soporte de la cubierta de
salpicaduras
17
con los dos tornillos incluidos
18
.
Fig. F
18
17
6. Use el guía de borde
7
para alinear el soporte
17
y la
cuchilla
13
como se muestra en la Figura G. Una vez
que el soporte esté alineado, apriete completamente los
tornillos del soporte de lacubierta.
Fig. G
13
7
17
7. Retire el perno del carro
19
y la tuerca
20
del cofre de
salpicaduras
5
e instale el cofre de salpicaduras sobre el
soporte de la cubierta de salpicaduras. Inserte el perno
del carro a través de la cubierta de salpicaduras y el
soporte. Instale y apriete holgadamente la tuerca
20
.
Ajuste la altura para su aplicación específica. Apriete
completamente la tuerca
20
.
Fig. H
20
19
5
17
Fig. I
20
Para conectar la guía de borde (Fig. J)
La guía de borde se puede instalar en 1 de dos maneras,
45° o 90°.
1. Coloque la guía de borde
7
sobre la cerca del carro de
corte
9
.
2. Gire el seguro de la guía de borde
8
en sentido de las
manecillas del reloj paraapretar.
