PR electronics 4116 - Relay Outputs and Compliance; Configurable Relay Functions; Functional Safety (SIL) Assessment

0,10 A
1,00 A
0 V 50 V 100 V 150 V 200 V 250 V
CURRENT
U
RELAY
14 4116V105-UK
Relay outputs
Relay functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Setpoint, Window, Sensor error, Latch, Power and O
Hysteresis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...100%
On and O delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...3600 s
Sensor error detection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Break / Make / Hold
Max. voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 VAC / VDC
Max. AC current. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 A
Max. AC power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 VA
Max. DC current, resistive load:
@ U
relay
≤ 30 VDC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 ADC
@ U
relay
>30 VDC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [1380 x U
-2
relay
x 1.0085
U
relay
] ADC

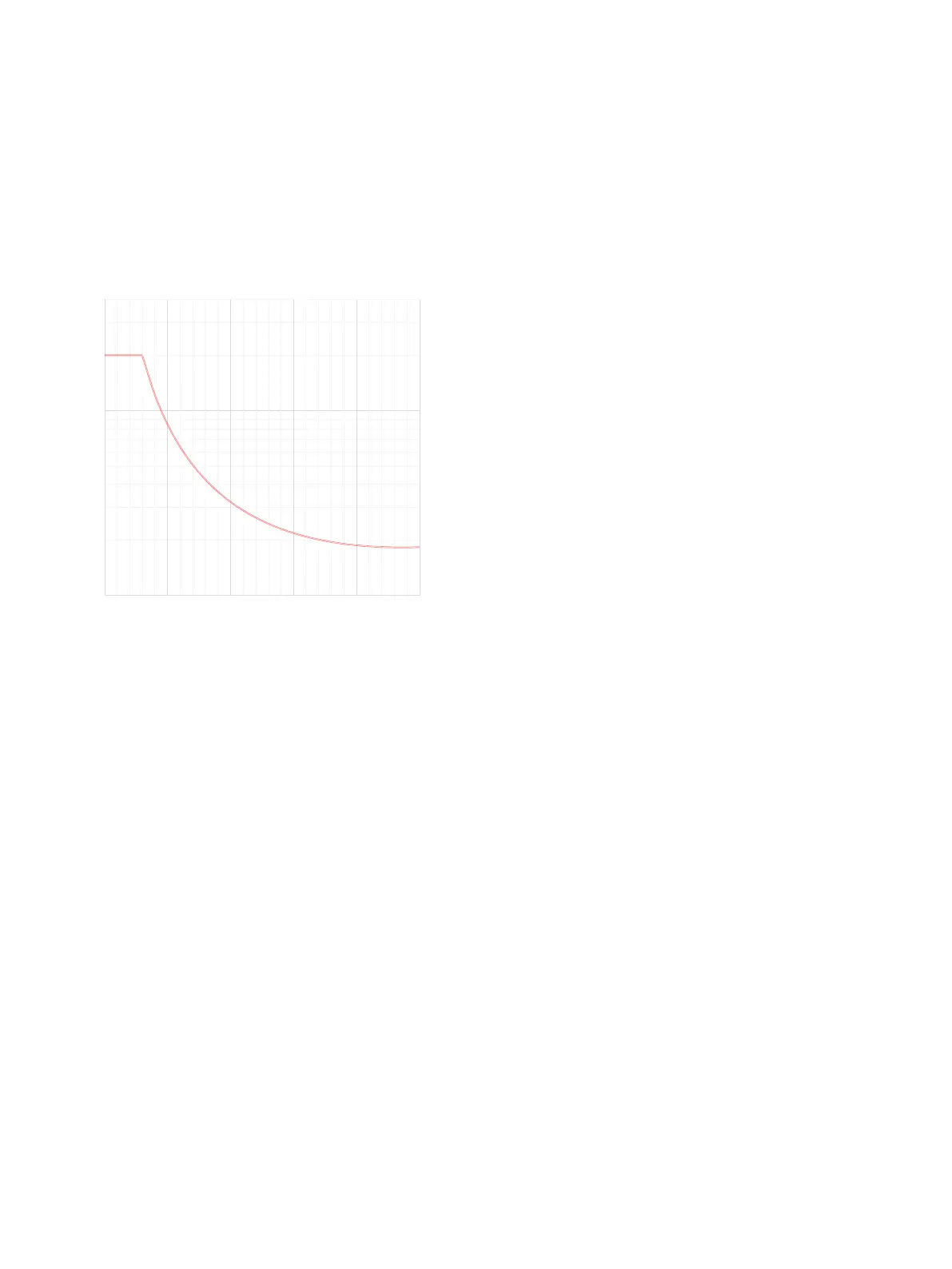

Graphic depiction of [1380 x U
-2
relay
x 1.0085
U
relay
]:
Observed authority requirements
EMC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014/30/EU
LVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014/35/EU
RoHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2011/65/EU
EAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR-CU 020/2011
Approvals:
c UL us, UL 508. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E231911
FM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3025177
DNV-GL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TAA0000101
EU RO Mutual Recognition Type Approval . . . . . . . . . . . . . . . . . . . . . MRA000000Z
Functional Safety:
Hardware assessed for use in SIL applications
FMEDA report - www.prelectronics.com
U
relay
50 V 150 V0 V 100 V 200 V 250 V
Current
0.10 A
0.40 A
0.80 A
0.20 A
1.00 A
0.60 A
2.00 A
3.00 A
