DEMONTAGE DU SYSTEME 5000
Tout d’abord, n’oubliez pas de démonter les connecteurs où règnent des
tensions dangereuses. Débloquez le verrou inférieur pour dégager le module du
rail DIN (voir figure 1). Puis, débloquez le verrou supérieur tout en extrayant la
plaque avant : la carte à circuits imprimés est alors dégagée (voir figure 2). Vous
pouvez maintenant régler les commutateurs et les cavaliers.
En ouvrant la plaque avant, vous pouvez accéder au connecteur de programmation
(voir figure 3).

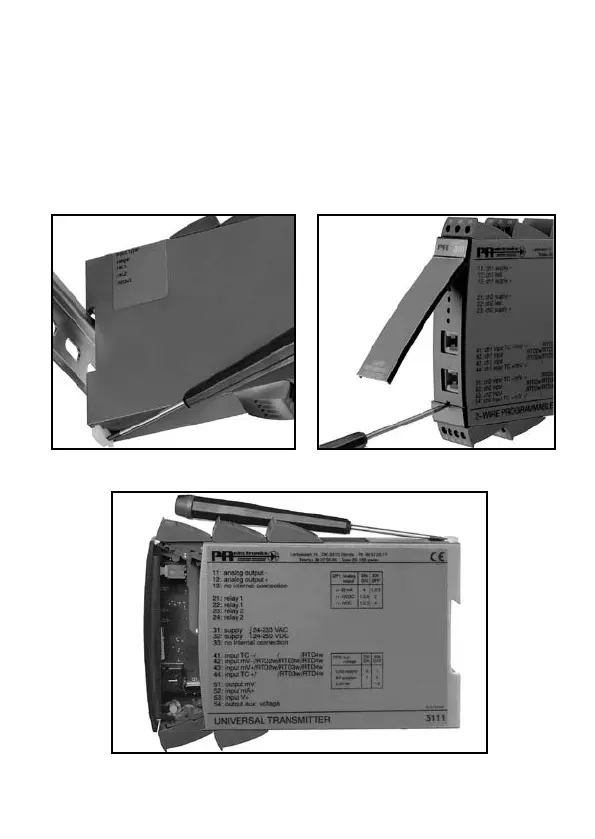

Figure 1 : Séparation du module et
du rail DIN.
Figure 2 : Extraction de la carte à circuits imprimés.
Figure 3 : Accès au connecteur de
programmation.
