ZERLEGUNG DES SYSTEMS 5000
Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Das
Modul wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst,
wie in Abb. 1 dargestellt. Die Platine wird daraufhin herausgenommen, indem
man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung heraus-
zieht (siehe Abb. 2).
Jetzt können Schalter und Überbrücker verändert werden. Der Program-
mierungsstecker wird zugänglich, indem man die Frontabdeckung öffnet, wie in
Abb. 3 gezeigt.

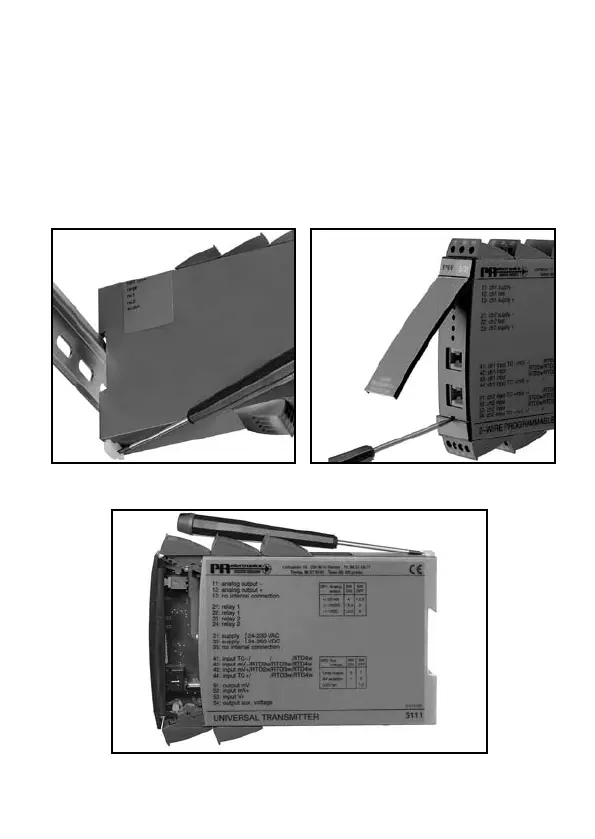

Abb.1: Lösen aus der DIN-Schiene.
Abb. 2: Herausnehmen der Platine.
Abb. 3: Zugang zum Programmierungs-
stecker.
