ADSKILLELSE AF SYSTEM 5000
Husk først at demontere tilslutningsklemmerne med farlig spænding.

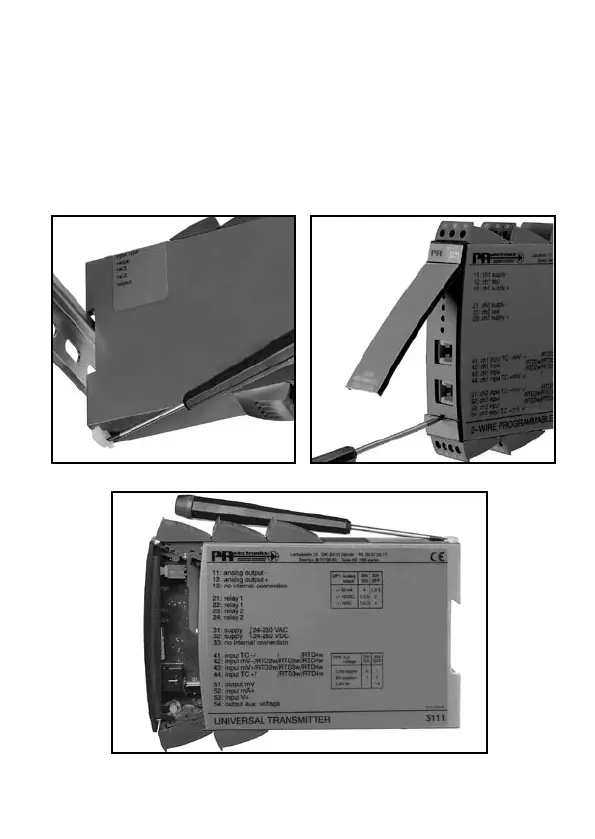

Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på
billede 1.
Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i
frontpladen, se billede 2.
Nu kan switche og jumpere ændres.
Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.
Billede 1: Frigørelse fra DIN-skinne.
Billede 2: Udtagelse af print.
Billede 3: Adgang til programmeringsstik.
