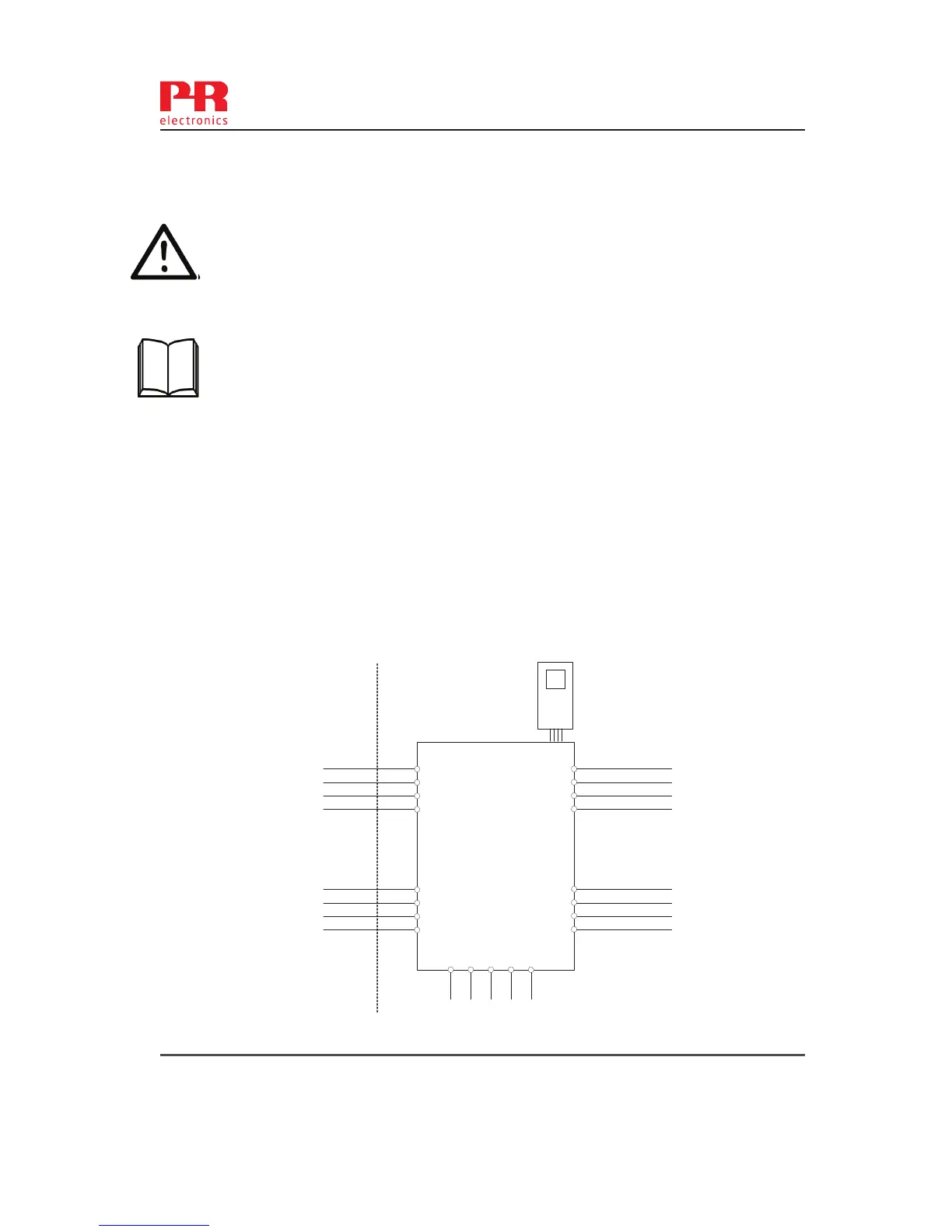

PR 9113 - INMETRO Installation Drawing

36 9113 - Product Version 9113-004
9113QB01
LERBAKKEN 10, 8410 RØNDE DENMARK
Revision date:
2013-05-31
Version Revision:
V4 R0
Prepared by:
PB
Page:
1/3
INMETRO Desenhos para Instalação
Para instalação segura do 9113B o manual seguinte deve ser observado. O módulo deve
ser instalado somente por profissionais qualificados que estão familiarizados com as leis
nacionais e internacionais, diretrizes e normas que se aplicam a esta área.
Ano de fabricação pode ser obtido a partir dos dois primeiros dígitos do número de série.
.
4501
Para a instalação na Zona 2 o seguinte deve ser observado. O módulo de programação
de 4501 deve ser utilizado apenas com os módulos PRelectronics. É importante que o
módulo esteja intacto e não tenha sido alterado ou modificado de qualquer maneira.
Apenas os módulos 4501 livres de poeira e umidade devem ser instalados.
INMETRO Certificado ………… NCC 12.1310X
Marcas
Normas IEC60079-15:2005, IEC60079-11:2011, IEC60079-0:2011
IEC60079-26:2006
Área de Risco Área de não Risco
Zona 0,1,2, 20, 21, 22 ou Zona 2
44
43
42
41
54
53
52
51
34
33
32
31
14
13
12
11
9113
4501
91 92 93 94 95
TRILHO DE ENERGIA
-20 ≤Ta ≤ +60ºC
(terminais 11,12,13,14)
(terminais 31,32,33,34)
(terminais91,92,93,94,95)
U
m
: 253 V, máx. 400 Hz
[Ex ia Ga] IIC/IIB/IIA
Ex nA nC IIC T4 Gc
[Ex ia Da] IIIC
