1. Prenez remarque que la Rampe Droite et la Base de la
Console (non dessiné) sont connectés au tapis roulant
par un Groupement de Fils. Pendant l’assemblage aux
étapes 1 à 3, faites attention de ne pas tirer sur le
groupement de fils ou de ne pas l’endommager.
Assisté d’une autre personne, tournez le tapis roulant sur
le côté. Placé l’un des Pieds de la Base (55) sur la base
du Montant (37) de la manière indiquée. Assurez-vous
que les Coussinets du Pied de la Base (31) ainsi que la
Roue (34) soient à la position indiquée sur le schéma.
Attachez la Pied de la Base avec deux Boulons du Pied
de la Base (28) argentés, deux Rondelles du Pied de la
Base (68), et deux Écrous (2).
Tournez le tapis roulant sur l’autre côté. Assemblez l’autre
Pied de la Base (55) comme indiqué ci-dessus.
Assisté d’une autre personne, soulevez le tapis roulant à
la position verticale de façon à ce que les Pieds de la
Base (55) soient à plat sur le plancher.

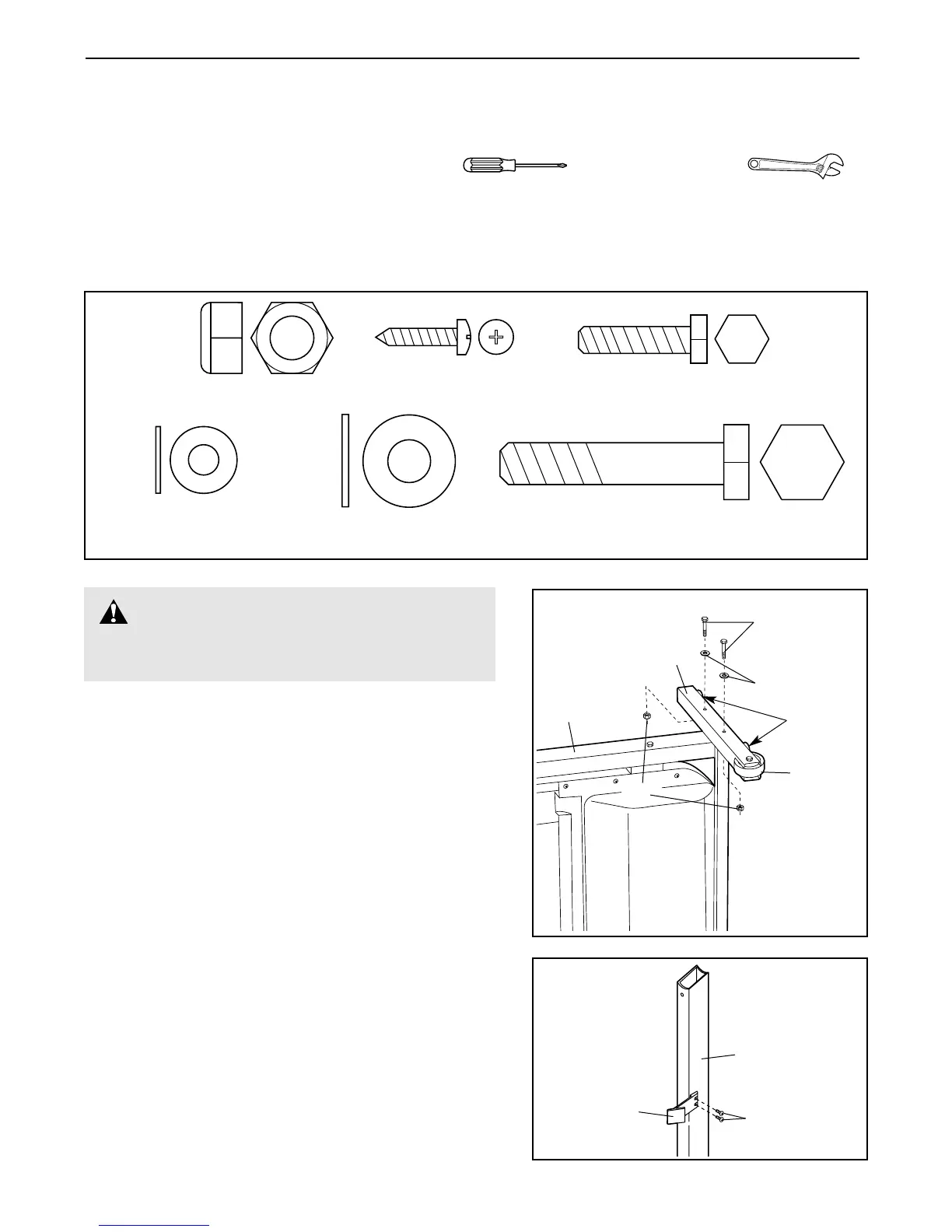

ASSEMBLAGE
L’assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal-
lages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage du tapis roulant. L’assemblage requiert
la clé hexagonale incluse, votre tournevis Phillips , et deux clés à molette .
Remarque : Le dessous de la courroie de marche du tapis roulant est enduite d’un lubrifiant très efficace. Il se
peut que durant l’expédition une petite quantité de lubrifiant soit transférée sur le dessus de la courroie ou sur
le carton d’emballage. Ceci n’affecte pas la performance du tapis roulant. S’il y a du lubrifiant sur la courroie,
nettoyez avec un chiffon doux et un détergent non-abrasif.
5
28
68
31
55
34
37
2
