7

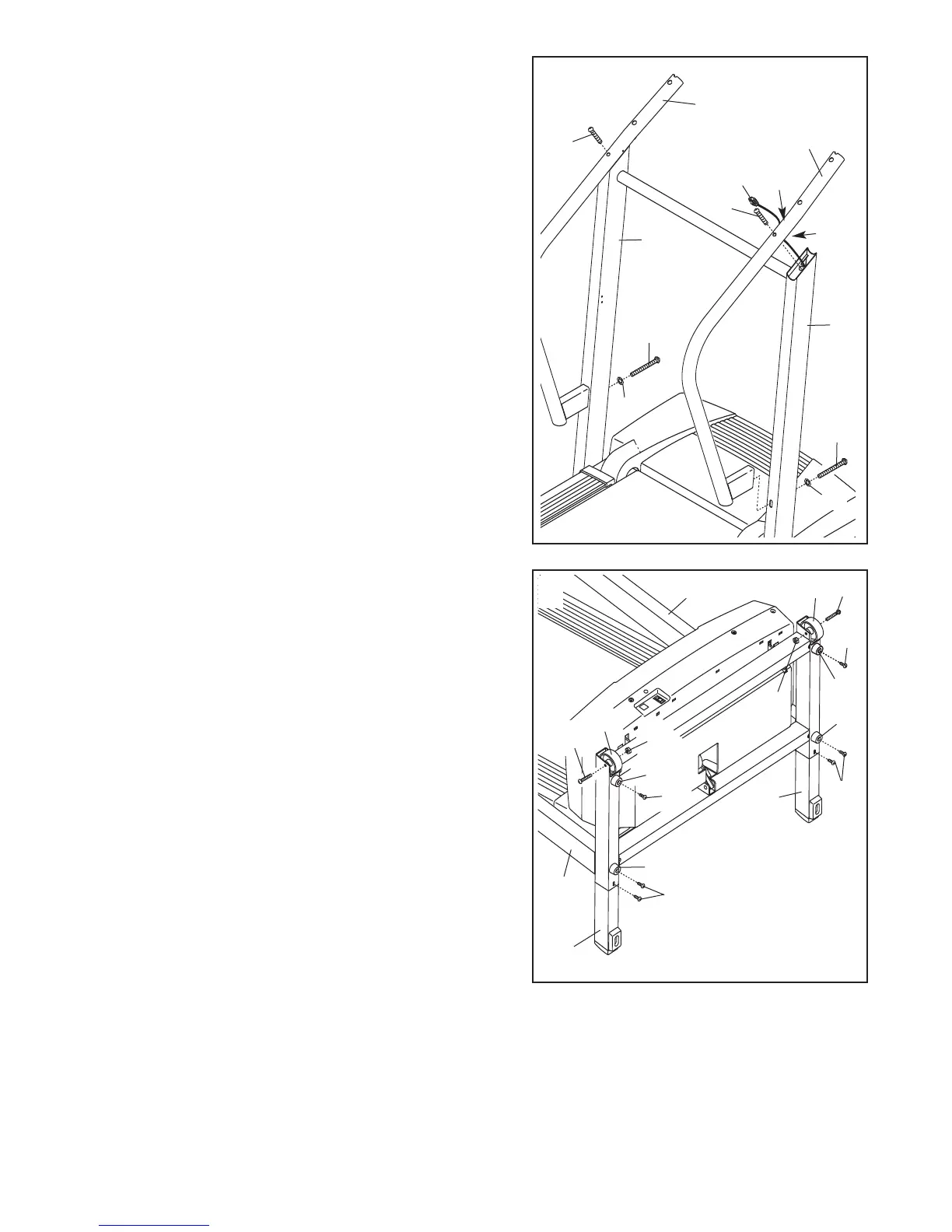

2. Identificare il Corrimano Destro (72), il quale ha un foro
largo vicino l’estremità sinistro. Passare il Filo Montante
a
ll’interno del foro sul fondo del Corrimano Destro, es-
traendolo dal foro grande a lato. Nota: L’uso di pinze a
b
ecco appuntito potrebbe risultare utile per fare passare
il Filo C attraverso il foro.
Attaccare l’estremitá superiore del Manubrio Destro (72)
al Montante destro (69) con un Bullone da 3” (37). Non
avvitare il Bullone per ora. Attaccare l’estremitá inferi-
ore del Manubrio Destro con un Bullone da 4” (98) e una
Rondella a Stella da 5/16” (97).
Non avvitare il Bullone
per ora.
Attaccare l’estremitá superiore del Manubrio Sinistro (71)
la Montante sinistro (69) con un Bullone da 3” (37). Non
avvitare il Bullone per ora. Attaccare l’ estremitá inferi-
ore del Manubrio Sinistro con un Bullone da 4” (98) e
una Rondella a Stella da 5/16” (97). Non avvitare il
Bullone per ora.
Nota: Sul lato sinistro non c’é un Filo
Montante.
42
Foro
72
97
97
98
37
3
7
71
69
69
98
Foro
2
3. Con l’aiuto di un’altra persona, abbassare con atten-
zione i Montanti (69) come mostrato. Nota: Potrebbe es-
sere d’aiuto posizionare un piede su una delle Gambe
Estensione (63) mentre inclinate i Montanti.
Assicurarsi
che le Gambe Estensione rimangano nei Montanti.
Attaccare ciascuna delle Gambe estensione (63) con
due Viti Tek da 1” (39) and un Cuscinetto Base Rotondo
(57) come mostrato. Attaccare la Vite Tek inferiore,
senza il Cuscinetto Base Rotondo, per prima.
Attaccare due Cuscinetti Base Rotondi (57) alla base dei
Montanti (69) con due Viti Tek da 1” (39).
Attaccare due Ruote (66) con due Bulloni da 2” (64) e
due Dadi Ruota (32) come mostrato. Non stringere
troppo i Bulloni; le Ruote devono poter girare libera-
mente.
Con l’aiuto di un’altra persona, sollevare con attenzione i
Montanti (69) in posizione verticale.
Vedere fase 2. Stringere i due Bulloni da 3” (37) e i
Bulloni da 4” (98).
39
69
63
39
57
63
57
57
39
64
66
32
69
64
66
32
57
39
3
