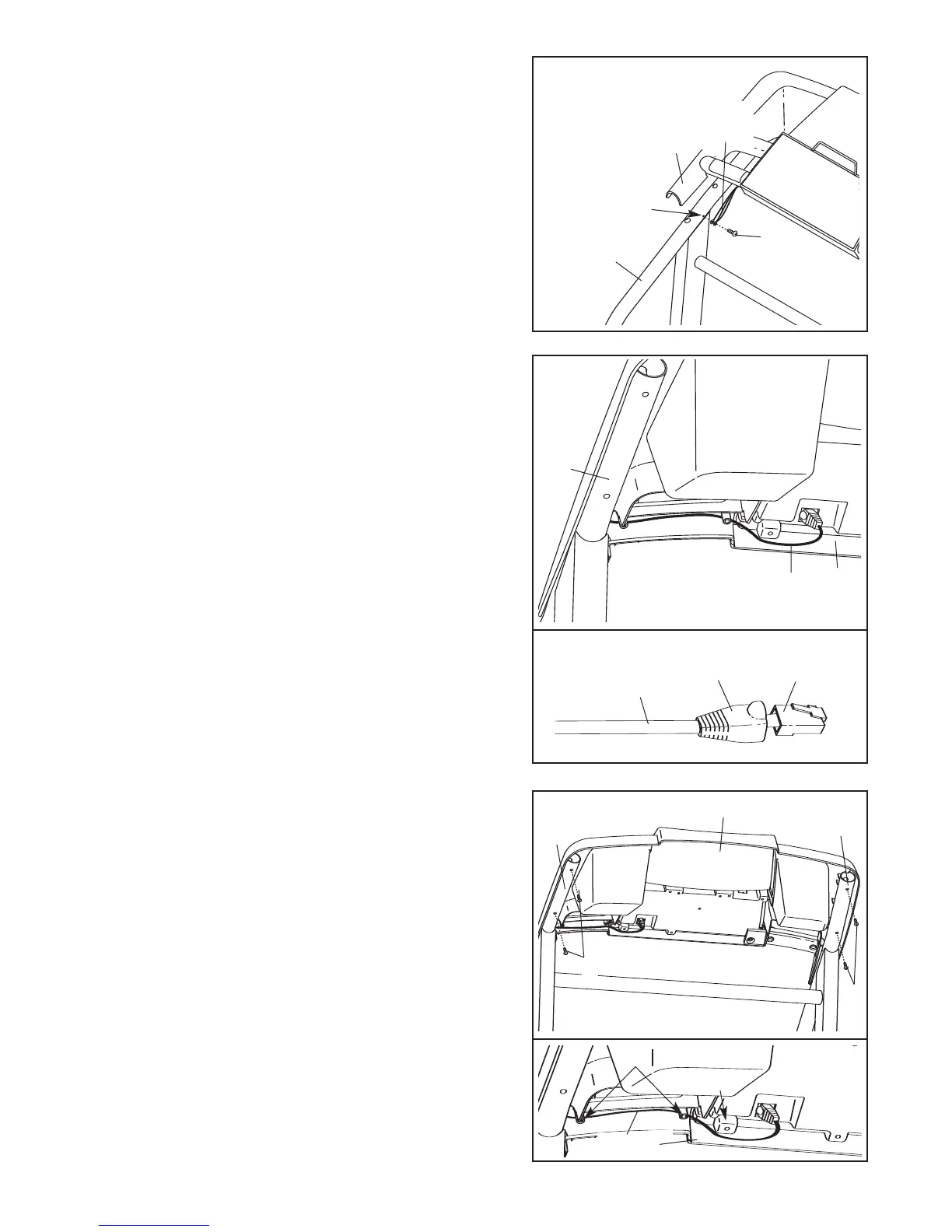

4. Tenere la Base della Consolle (47) vicino al Manubrio
Sinistro (71). Attaccare le estremitá dei fili messa a terra
s
ulla Base della Consolle al foro piccolo indicato nel
Manubrio Sinistro con la Vite Messa a Terra Argentata
(
75).
47
75
F
ilo a
T
erra
42
5. Toccare il Corrimano Destro (72) per scaricare even-
tuale carica elettrostatica. Far scivolare il manicotto dal
connettore come mostrato nel disegno nel riquadro.
Premere l’estremità del Filo Montante (42) nella presa
sul fondo della Base Consolle (47).
Il connettore
dovrebbe inserirsi agevolmente nella presa e
scattare in posizione.
Qualora il connettore non si in-
serisca agevolmente e non scatti in posizione, ruotare il
connettore, quindi inserirlo. Quindi, infilare nuovamente il
manicotto sopra il connettore.
72
47
4
5
47
6. Posizionare la Base della Consolle (47) sul Manubrio
Destro (72) e sul Manubrio Sinistro (71). Montare la Base
Consolle con quattro Viti da 3/4” (2).
Inserire tutte e
quattro le Viti prima di serrarle; evitare di serrare ec-
cessivamente le Viti.
Vedere il disegno sottostante. Accertare che il Filo
Montante (42) sia posizionato sotto i due puntali ro-
tondi indicati (A). Quindi, premere il Filo Montante nella
fessura tra il puntale quadrato (B) e la Base Consolle
(47).
2
2
72
71
6
42
Manicotto
Connettore
A
B
47
42
