12. Accertare che tutti i pezzi siano opportunamente serrati prima di utilizzare il tapis roulant. Qualora
sulle etichette del tapis roulant fossero presenti delle pellicole in plastica, rimuoverle. Posizionare un tappetino
sottoiltapisroulantalnediproteggereilpavimentoolamoquette.Nota:nellaconfezionepossonoessere
inclusi pezzi di scorta. Conservare la chiave esagonale in dotazione in un luogo sicuro, in quanto viene utiliz-
zata per regolare il nastro scorrevole (vedere pagine 24 e 25).

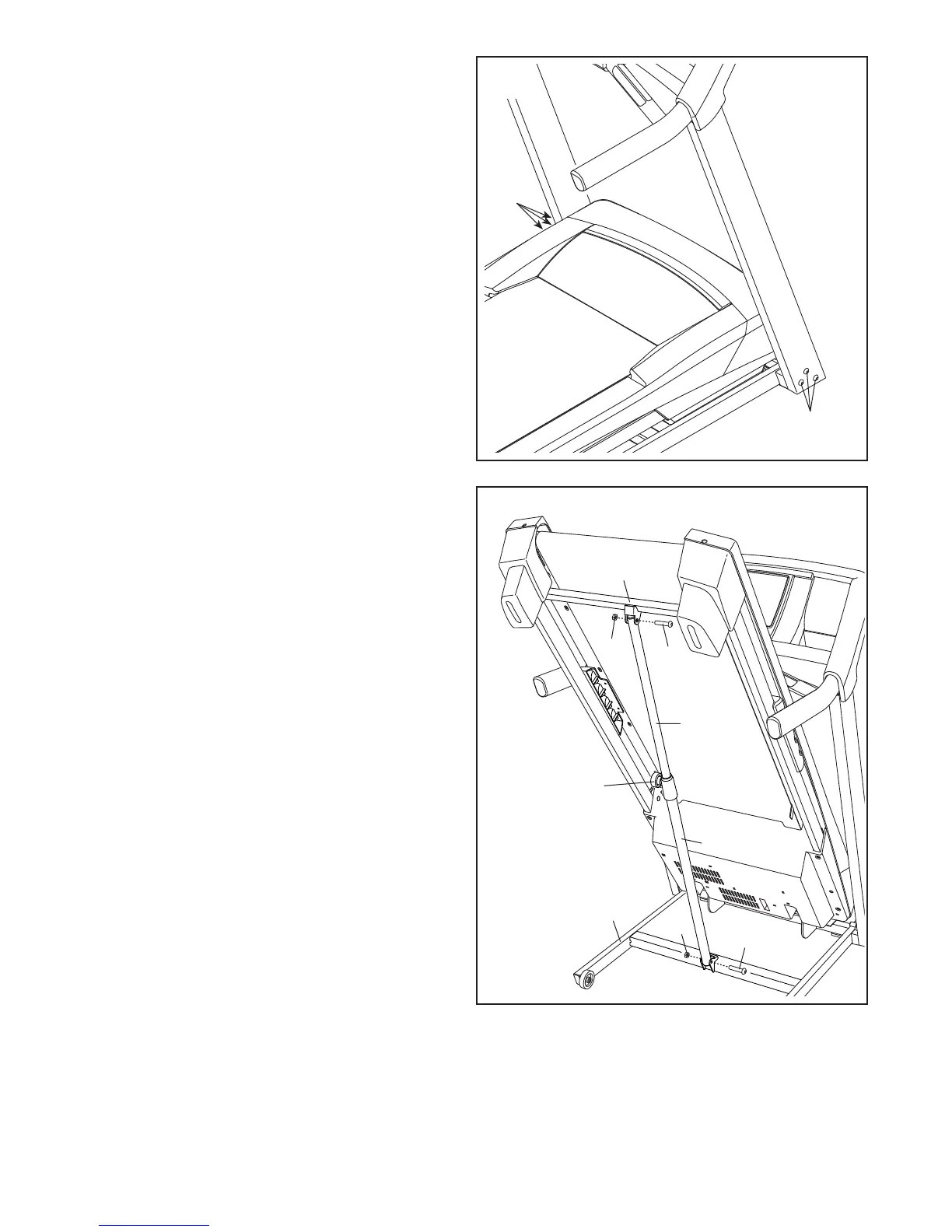

10. Serrare completamente le sei Viti 3/8" x 3 1/2" (4)
(tre per ciascun lato).
4
10
4
51
49
12
3
11
11. Sollevare il Telaio (49) nella posizione indicata.
Ricorrere all’aiuto di un’altra persona per
sorreggere il Telaio fino al completamento di
questa fase.
Orientare la Chiusura a Scatto Immagazzinaggio
(51) in modo tale che la barra grande e la mano-
pola chiusura a scatto siano orientate nel modo
indicato.
Fissare l’estremità inferiore della Chiusura a
Scatto Immagazzinaggio (51) alla Base (80) con
un Bullone 3/8" x 2" (13) e un Dado 3/8" (3).
Fissare l’estremità superiore della Chiusura a
Scatto Immagazzinaggio (51) al Telaio (49) con
un Bullone 3/8" x 1 3/4" (12) e un Dado 3/8" (3).
Aprire il Telaio (49) (vedere la sezione
APERTURA DEL TAPIS ROULANT PER L’USO
a pagina 22).
