10

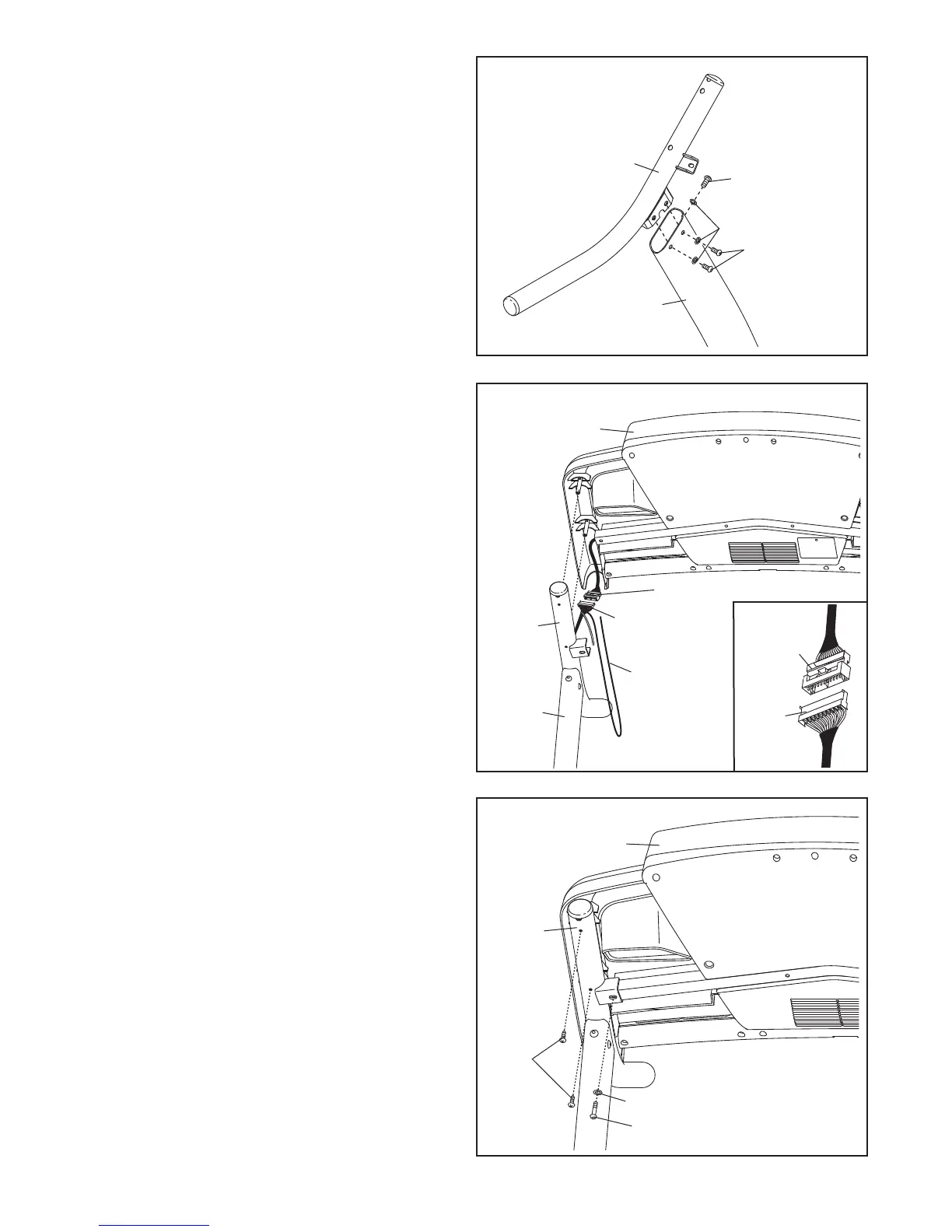

9. Steek de beugel van de Linker Handleuning
(106) in de bovenkant van de Linker Staander
(77).
M
aak de Linker Handleuning (106) vast aan de
Linker Staander (77) vast met drie 5/16" x 3/4"
Bouten (4) en drie 5/16" Sterringen (9); draai de
Bouten nog niet te vast.
4
4
9
106
77
9
11. Zorg ervoor dat de draden niet in de Rechter
Handleuning (105) bekneld raken.
Bevestig het bedieningspaneel aan de Rechter
Handleuning (105) met twee #8 x 3/4"
Schroeven (1) en een 1/4" x 1 1/4" Bout (6) met
een 1/4" Sterring (10). Herhaal deze stap voor
de linkerkant van het bedieningspaneel.
Draai de vier Schroeven en de vier Bouten
met de vingers vast voordat u ze helemaal
vastdraait.
Zie stappen 5 en 7 tot en met 9. Draai alle
bouten vast die worden gebruikt in deze
montagestappen.
1
10
6
Bedieningspaneel
105
11
10. Laat een tweede persoon het bedieningspaneel
vasthouden bij de Rechter Staander (79).
Verbind de Draadharnas (86) met de
Bedieningspaneelbedrading. Raadpleeg de
inzettekening. De koppelstukken zouden
gemakkelijk samen moeten glijden en op
hun plaats moeten klikken. Als dit niet
gebeurt, dient u een van de koppelstukken te
draaien en het nog eens te proberen. HET BE-
DIENINGSPANEEL KAN WANNEER DE KOP-
PELSTUKKEN NIET GOED IN ELKAAR ZIT-
TEN BESCHADIGD WORDEN WANNEER U
DE STROOM INSCHAKELT. Verwijder de
draadband uit de Draadharans. Plaats de
aangegeven connector en overmatige bedrad-
ing in de Rechter Handleuning (105).
Plaats de Bedieningspaneel op de Rechter
Handleuning (105) en Linker Handleuning (niet
afgebeeld). Zorg dat u de bedrading niet bek-
lemt.
79
Bedienings-
paneel
10
86
Draad
van het
Bedienin-
gspaneel
Draadband
105
Draad van
het
Bediening-
spaneel
86
