10

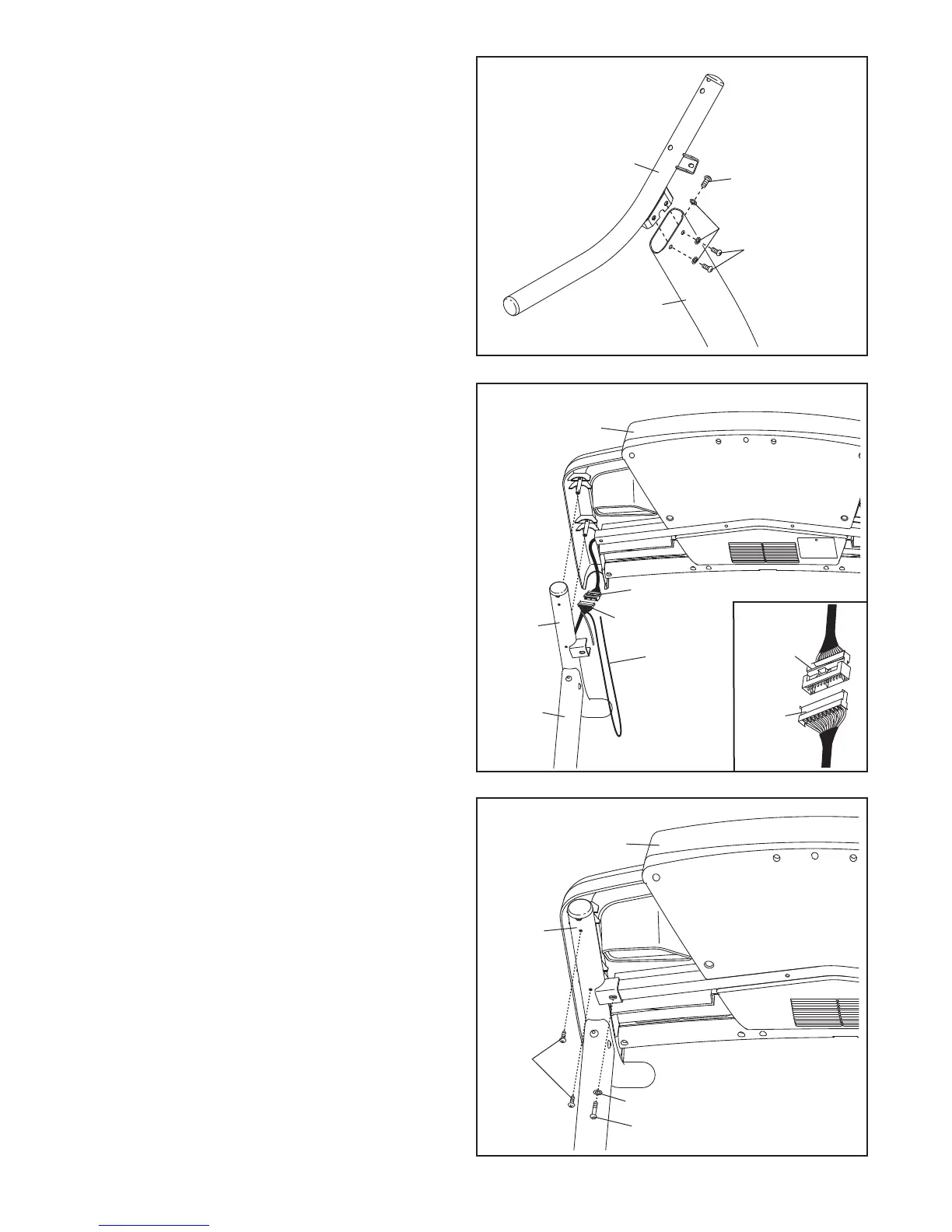

9. Fügen Sie die Klammer auf der linken
Haltestange (106) in den oberen Teil des linken
Pfostens (77) ein.
B
efestigen Sie die linke Haltestange (106) an
den linken Pfosten (77) mit drei 5/16" x 3/4"
Bolzen (4) und drei 5/16" Zahnscheiben (9);
ziehen Sie die Bolzen noch nicht fest an.
4
4
9
106
77
9
11. Achten Sie darauf, die Drähte in der rechten
Haltestange (105) nicht abzuklemmen.
Befestigen Sie die Computermontage an die
rechte Haltestange (105) mit zwei #8 x 3/4"
Schrauben (1) und einen 1/4" x 1 1/4" Bolzen
(6) und einer 1/4" Zahnscheibe (10).
Wiederholen Sie diesen Schritt auf der linken
Seite der Computermontage. Schrauben Sie
alle vier Schrauben und beide Bolzen ein
bevor Sie einen festziehen.
Siehe Schritte 5 und 7–9. Ziehen Sie alle
Bolzen die in diesen Montageschritten ver-
wendet werden fest.
1
10
6
Computereinheit
105
11
10. Lassen Sie den Computerbausatz von einer
weiteren Person an den rechten Pfosten (79)
halten. Verbinden Sie den Kabelbaum (86) mit
dem Computerdraht. Siehe Detailzeichnung.
Die Anschlussteile sollten ohne Problem in-
einanderpassen und einschnappen. Sollte
das nicht der Fall sein, drehen Sie eines der
Verbindungsstücke um und versuchen Sie es
noch einmal. WENN DIE ANSCHLUSSTEILE
NICHT RICHTIG VERBUNDEN SIND, KON-
NTE DER COMPUTER BESCHADIGT WER-
DEN, WENN SIE DAS GERAT EINSCHALTEN.
Entfernen Sie die Kabelbefestigung vom
Kabelbaum. Fügen Sie die Anschlussteile und
das überschüssige Kabel in die rechte
Haltestange (105) ein.
Setzen Sie die Computermontage auf die rechte
Haltestange (105) und die linke Haltestange
(nicht abgebildet). Achten Sie darauf, die
Drähte nicht abzuklemmen.
79
Computer-
einheit
10
86
Computer
kabel
Kabel-
befestigung
105
Computer-
kabel
86
