9

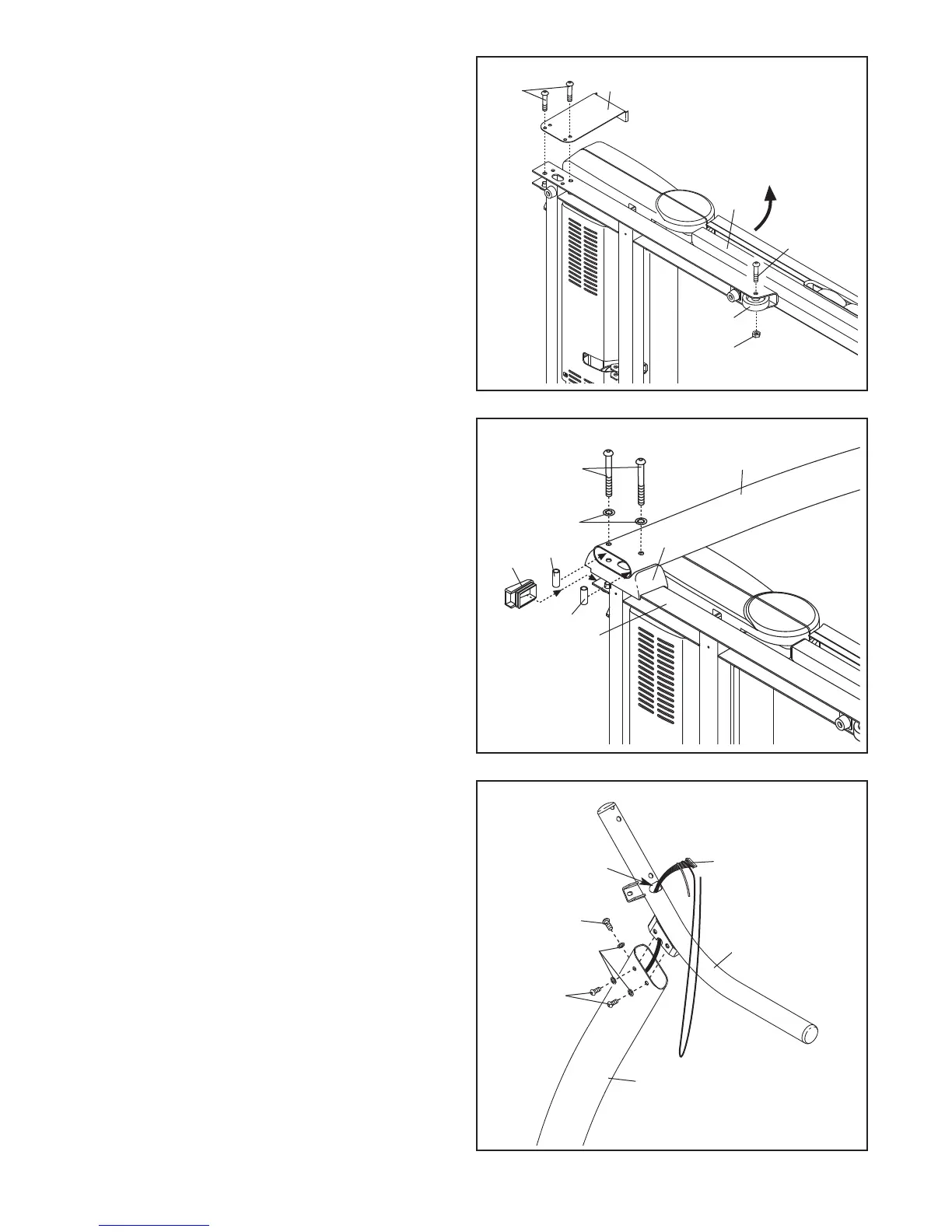

7. Drücken Sie eine Basiskappe (85) in die Basis
(60) ein.
Halten Sie einen Bolzen-Abstandhalter (84) im
unteren Ende des linken Pfostens (77). Fügen Sie
einen 3/8" x 4" Bolzen (5) mit einer 3/8"
Zahnscheibe (12) in den linken Pfosten und dem
Bolzen-Abstandhalter ein. Wiederholen Sie
diesen Schritt mit einem zweiten Bolzen-
Abstandhalter (84), einem 3/8" x 4" Bolzen (5),
und einer 3/8" Zahnscheibe (12).
Halten Sie den linken Pfostenabstandhalter (82)
und den linken Pfosten (77) gegen die Basis (60).
Ziehen Sie die 3/8" x 4" Bolzen (5) soweit an, bis
die Köpfe der Bolzen den linken Pfosten
berühren; ziehen Sie die Bolzen noch nicht fest
an.
Kippen Sie das Lauftrainer mit Hilfe einer zweiten
Person, sodass die Basis (60) flach auf dem
Boden steht.
8. Identifizieren Sie die rechte Haltestange (105).
Eine zweite Person sollte die rechte Haltestange
nahe des rechten Pfostens (79) halten.
Führen Sie den Kabelbaum (86) in das Ende der
rechten Haltestange (105) ein, und aus dem
oberen Loch der rechten Haltestange hinaus.
Fügen Sie die Klammer auf der rechten
Haltestange (105) in den oberen Teil des rechten
Pfostens (79) ein.
Befestigen Sie die rechte Haltestange (105) an
den rechten Pfosten (79) mit drei 5/16" x 3/4"
Bolzen (4) und drei 5/16" Zahnscheiben (9);
ziehen Sie die Bolzen noch nicht fest an. Achten
Sie darauf, dass Sie den Kabelbaum (86) nicht
einklemmen.
82
77
5
60
84
84
85
12
7
6. Mit Hilfe einer zweiten Person, kippen Sie das
Laufgerät auf die rechte Seite, wie gezeigt.
Legen Sie den Rahmen (53) teilweise zusam-
m
en, so dass das Lauftrainer sicherer liegt.
E
ntfernen Sie die zwei angezeigten Bolzen (A)
und die Transportklammer (B), und werfen Sie
diese weg.
Befestigen Sie ein Rad (90) mit dem 3/8" x 2"
Bolzen (3) und der 3/8" Kontermutter (11) die
Sie in Schritt 1 entfernt haben. Ziehen Sie die
Mutter nicht zu fest an; das Rad muss sich
frei drehen können.
6
90
53
3
B
A
11
86
79
4
Loch
4
105
9
8
