14. Accertare che tutti i pezzi siano opportunamente serrati prima di utilizzare il tapis roulant. Qualora
sulle etichette del tapis roulant fossero presenti pellicole di plastica trasparente, rimuovere le pellicole.
Posizionare un tappetino sotto il tapis roulant al fine di proteggere il pavimento o la moquette. Nota: nella
confezione possono essere inclusi pezzi di scorta. Conservare le chiavi esagonali in dotazione in un luogo si-
curo; una delle chiavi esagonali viene utilizzata per regolare il nastro scorrevole (vedere pagine 23 e 24).
51
Fusto
Grande
60
8
53
3
50
13
11
49

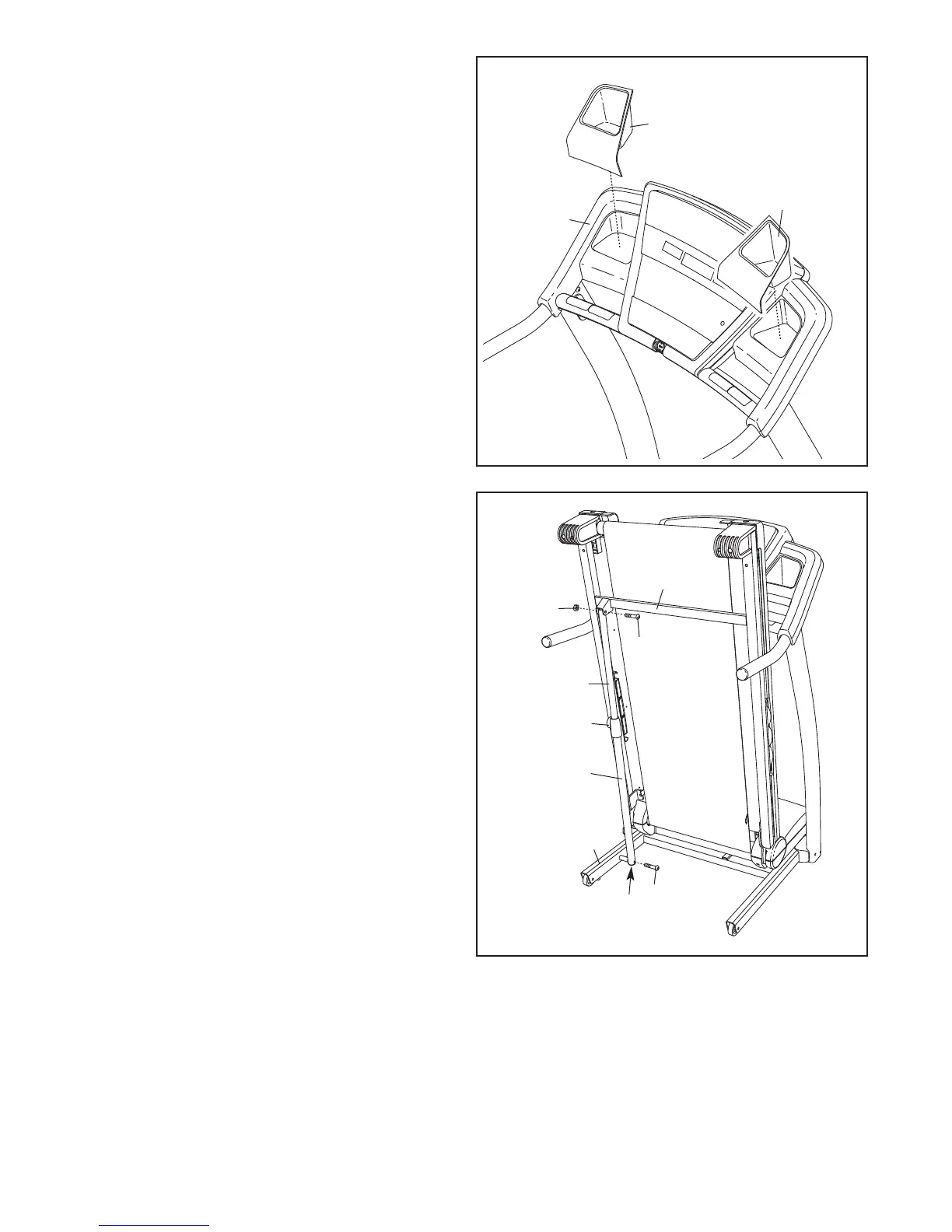

13. Sollevare il Telaio (53) nella posizione indicata.
Ricorrere all'aiuto di un'altra persona per sor-
reggere il Telaio fino al completamento di
questa fase.
Orientare la Chiusura a Scatto Immagazzinaggio
(50) in modo tale che il fusto grande e la Manopola
Chiusura a Scatto (51) si trovino nelle posizioni indi-
cate.
Rimuovere la fascetta dallʼestremità superiore della
Chiusura a Scatto Immagazzinaggio (50). Fissare
lʼestremità superiore della Chiusura a Scatto di
Immagazzinaggio alla staffa sul Telaio (53) con un
Bullone da 3/8" x 2" (3) e un Dado Autobloccante
da 3/8" (11).
Rimuovere la fascetta dallʼestremità inferiore della
Chiusura a Scatto Immagazzinaggio (50).
Mantenere i fori nel Cappuccio Chiusura a Scatto
(49) allineati con i fori nella Chiusura a Scatto
Immagazzinaggio. Accertare che il Cappuccio
Chiusura a Scatto rimanga allʼinterno della
Chiusura a Scatto Immagazzinaggio. Fissare la
Chiusura a Scatto Immagazzinaggio alla staffa sulla
Base (60) con un Bullone da 3/8" x 1 3/4" (8). Nota:
potrà rendersi necessario spostare il Telaio (53) in
avanti e indietro per allineare la Chiusura a Scatto
di Immagazzinaggio con la staffa.
Abbassare il Telaio (53) (vedere la sezione ABBAS-
SAMENTO DEL TAPIS ROULANT PER LʼUSO a
pagina 21).
12. Se necessario, premere il Vassoio Accessori
Sinistro (94) e il Vassoio Accessori Destro (99)
nel gruppo consolle.
94
99
12
Gruppo
Consolle
11
