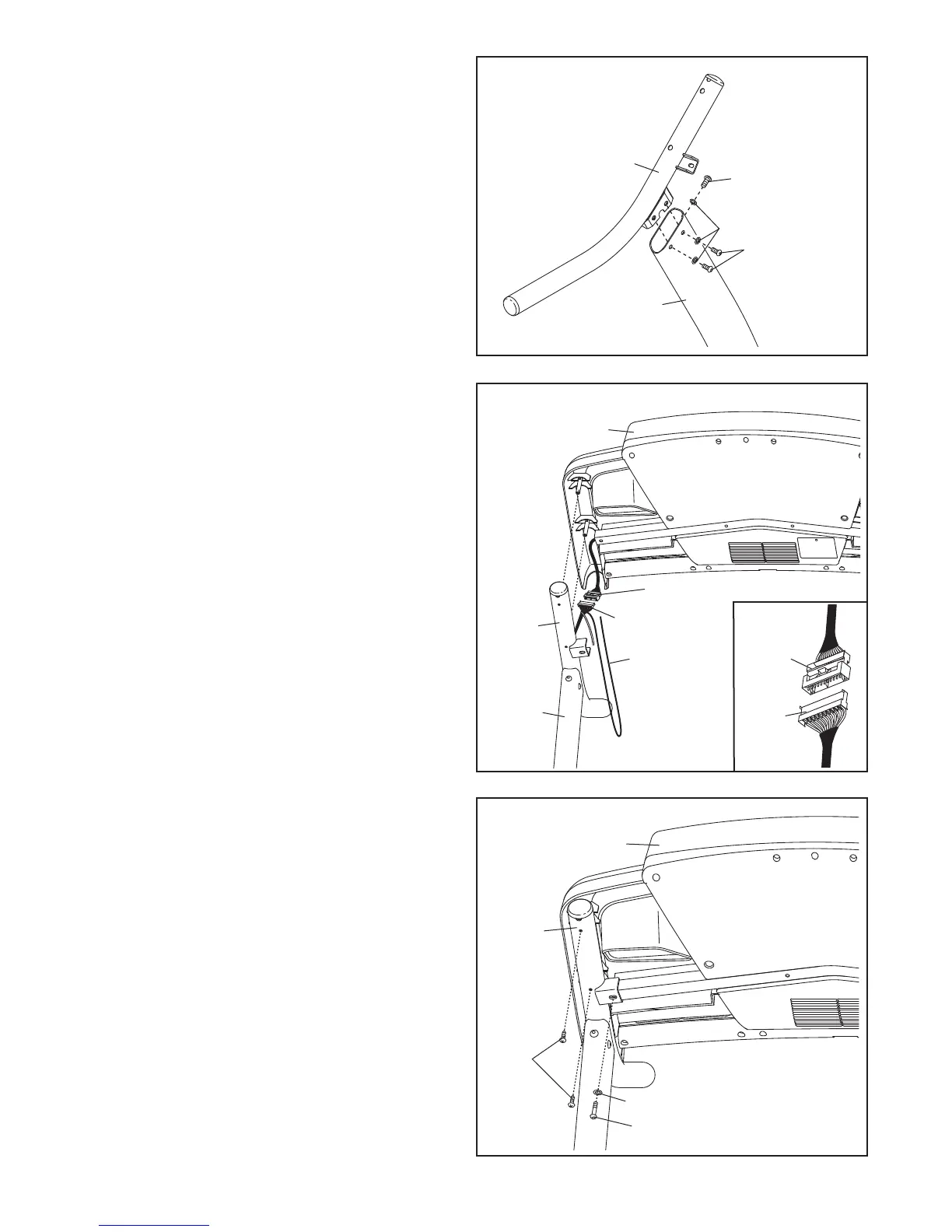

9. Inserire la staffa sul Corrimano Sinistro (106)
nella parte superiore del Montante Sinistro (77).
Fissare il Corrimano Sinistro (106) al Montante
S
inistro (77) con tre Bulloni da 5/16" x 3/4" (4) e
tre Rondelle a Stella da 5/16" (9); non serrare
completamente i Bulloni a questo punto.
4
4
9
106
77
9
11. Prestare attenzione a non pizzicare i cavi nel
Corrimano Destro (105).
Fissare il gruppo consolle al Corrimano Destro
(105) con due Viti da #8 x 3/4" (1) e un Bullone
da 1/4" x 1 1/4" (6) con una Rondella a Stella da
1/4" (10). Ripetere la fase precedente sul lato
sinistro del gruppo consolle. Applicare le
quattro Viti e i due Bulloni senza serrarli.
Consultare le fasi 5 e 7–9. Serrare tutti i bul-
loni usati in queste fasi di montaggio.
1
10
6
Gruppo Consolle
105
11
10. Con lʼaiuto di un altra persona, reggere il gruppo
consolle vicino al Montante Destro (79).
Collegare il Filo Bardato (86) al cavo consolle.
Si veda il disegno nel riquadro. I connettori
dovrebbero inserirsi agevolmente uno
nellʼaltro e scattare in posizione. In caso con-
trario, ruotare un connettore e riprovare.
QUALORA I CONNETTORI NON VENGANO
COLLEGATI CORRETTAMENTE, LA CON-
SOLLE POTREBBE RISULTARNE DANNEG-
GIATA QUANDO SI ATTIVA LʼALIMENTA-
ZIONE. Rimuovere la fascetta dal Filo Bardato.
Inserire i connettori e il filo in eccesso nel
Corrimano Destro (105).
Posizionare il gruppo consolle sul Corrimano
Destro (105) e sul Corrimano Sinistro (non
mostrato). Prestare attenzione a non pizzicare
i cavi.
79
Gruppo
Consolle
10
86
Cavo
Consolle
Fascetta
Cavo
105
Cavo
Consolle
86
