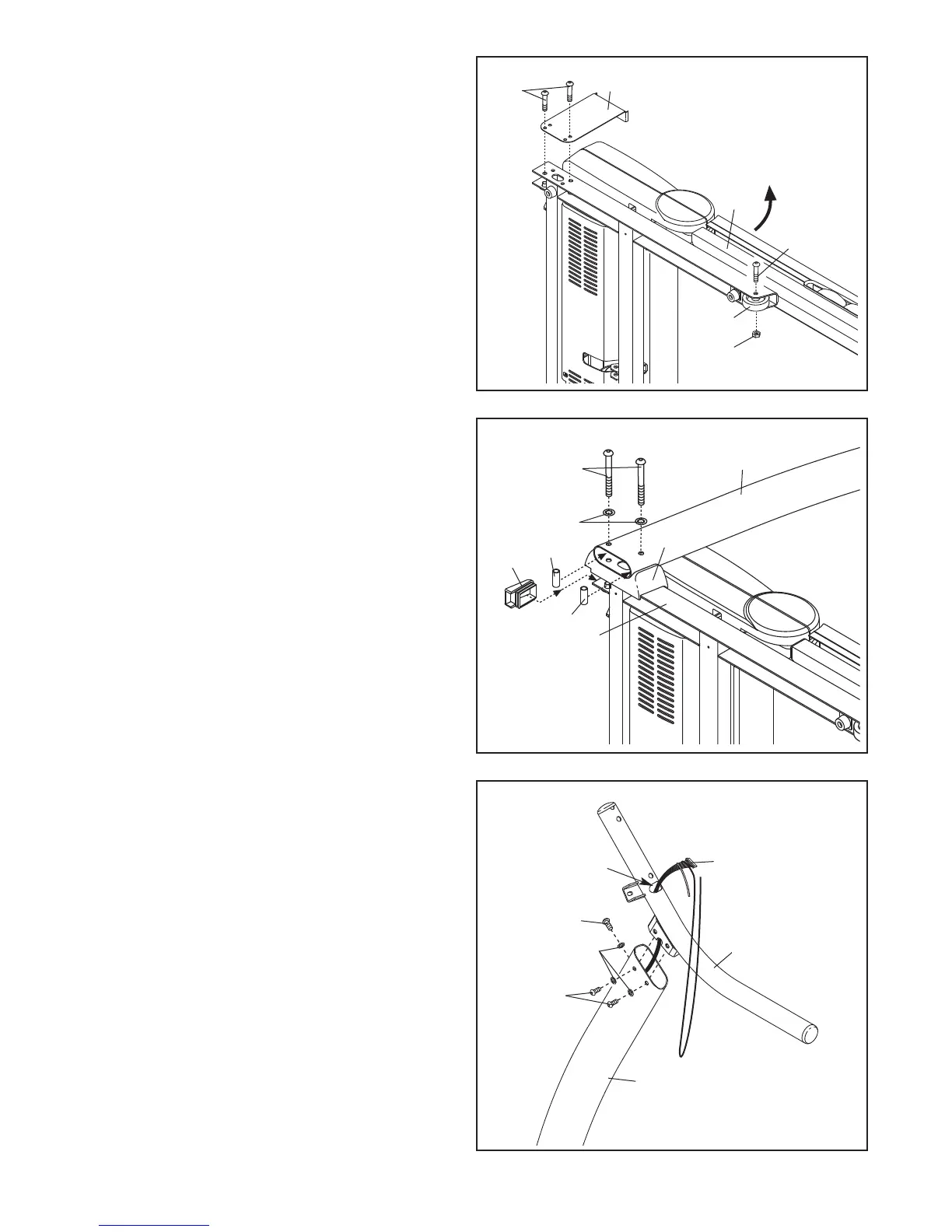

7. Premere un Cappuccio Base (85) nella Base
(60).
Mantenere un Distanziatore del Bullone (84)
allʼinterno dell'estremità inferiore del Montante
Sinistro (77). Inserire un Bullone da 3/8" x 4" (5)
con una Rondella a Stella da 3/8" (12) nel
Montante Sinistro e un Distanziatore Bullone.
Ripetere questa operazione con il secondo
Distanziatore Bullone (84), il Bullone da 3/8"
x 4" (5) e la Rondella a Stella da 3/8" (12).
Mantenere il Distanziatore Montante Sinistro
(82) e il Montante Sinistro (77) contro la Base
(60). Serrare i Bulloni da 3/8" x 4" (5) fino a
quando le teste dei Bulloni toccano il Montante
Sinistro; non serrare completamente i Bulloni
in questa fase.
Facendo ricorso allʼaiuto di unʼaltra persona, in-
clinare il tapis roulant in modo tale che la Base
(60) poggi sul pavimento.
8. Localizzare il Corrimano Destro (105). Con
lʼaiuto di un altra persona, reggere il Corrimano
Destro vicino al Montante Destro (79).
Inserire il Filo Bardato (86) sul fondo del
Corrimano Destro (105) ed estrarlo dal foro sulla
sommità del Corrimano Destro.
Inserire la staffa sul Corrimano Destro (105)
nella parte superiore del Montante Destro (79).
Fissare il Corrimano Destro (105) al Montante
Destro (79) con tre Bulloni da 5/16" x 3/4" (4) e
tre Rondelle a Stella da 5/16" (9); non serrare
completamente i Bulloni a questo punto.
Prestare attenzione a non pizzicare il Filo
Bardato (86).
82
77
5
60
84
84
85
12
7
6. Facendo ricorso all'aiuto di un'altra persona, in-
clinare attentamente il tapis roulant sul lato de-
stro. Piegare parzialmente il Telaio (53) per ren-
d
ere il tapis roulant più stabile; non piegare
completamente il Telaio a questo punto.
Rimuovere ed eliminare i due bulloni (A) indicati
e la staffa di spedizione (B).
Montare una Ruota (90) con il Bullone da 3/8" x
2" (3) e il Dado Autobloccante da 3/8" (11) ri-
mosso durante la fase 1. Non serrare eccessi-
vamente il Dado; la Ruota deve poter ruotare
liberamente.
6
90
53
3
B
A
11
86
79
4
Foro
4
105
9
8
