8

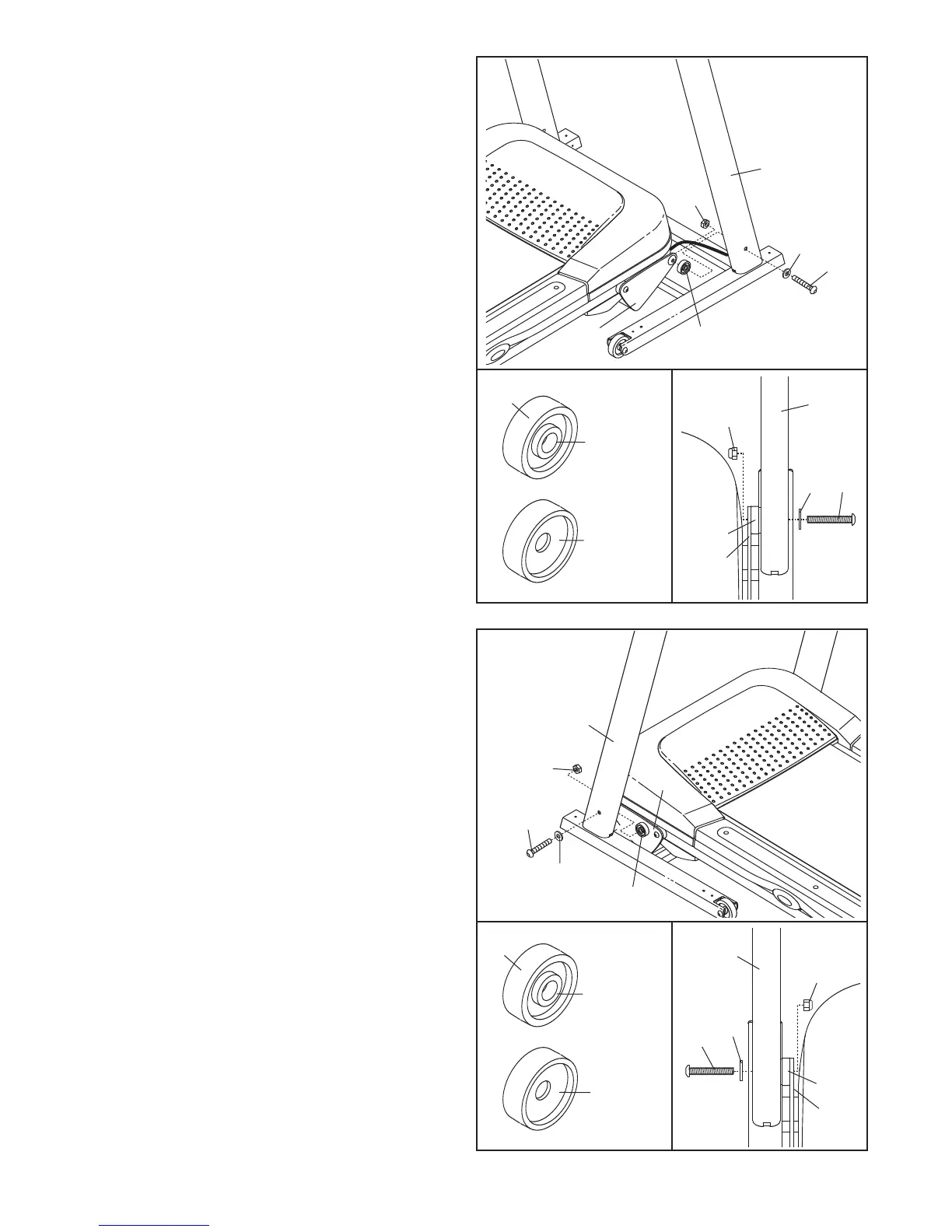

5. Sehen Sie sich die Nebenzeichnung links an.
Suchen Sie die beiden Rahmen-Abstandshalter
(
34) aus. Öffnen Sie das beigefügte Schmiermit-
tel-Paket und geben Sie das Schmiermittel auf
b
eide Seiten jeder Abstandshalter. Dann sehen
Sie nach, welches die Außenseite jeder
Abstandshalter ist.
Stecken Sie einen Rahmen-Abstandshalter (34)
zwischen den rechten Pfosten (36) und den
Steigungsrahmen (59), sodass die Außenseite
des Rahmen-Abstandshalters zur Rahmen-
scheibe und zum rechten Pfosten zeigt.
Befestigen Sie den rechten Pfosten mit einer
Rahmenschraube (32), einer Pfosten-Scheibe
(33) und einer Mutter (47) am Steigungsrahmen;
ziehen Sie die Mutter noch nicht fest.
5
36
32
32
34
34
33
47
4
7
59
33
59
Außenseite
Innenseite
34
36
6. Sehen Sie sich die Nebenzeichnung links an.
Identifizieren Sie die Außenseite des übrigen
Rahmenabstandshalters (34).
Stellen Sie den übrigen Rahmenabstandshalter
(34) zwischen den linken Pfosten (31) und den
Steigungsrahmen (59), sodass die Außenseite
des Abstandshalters zur Rahmenscheibe und
zum linken Pfosten zeigt. Befestigen Sie den
linken Pfosten mit einer Rahmenschraube (32),
einer Pfosten-Scheibe (33), und einer Mutter
(47) am Steigungsrahmen; ziehen Sie die
Mutter noch nicht fest.
6
31
32
32
34
34
33
47
47
59
33
59
Außenseite
Innenseite
34
31
