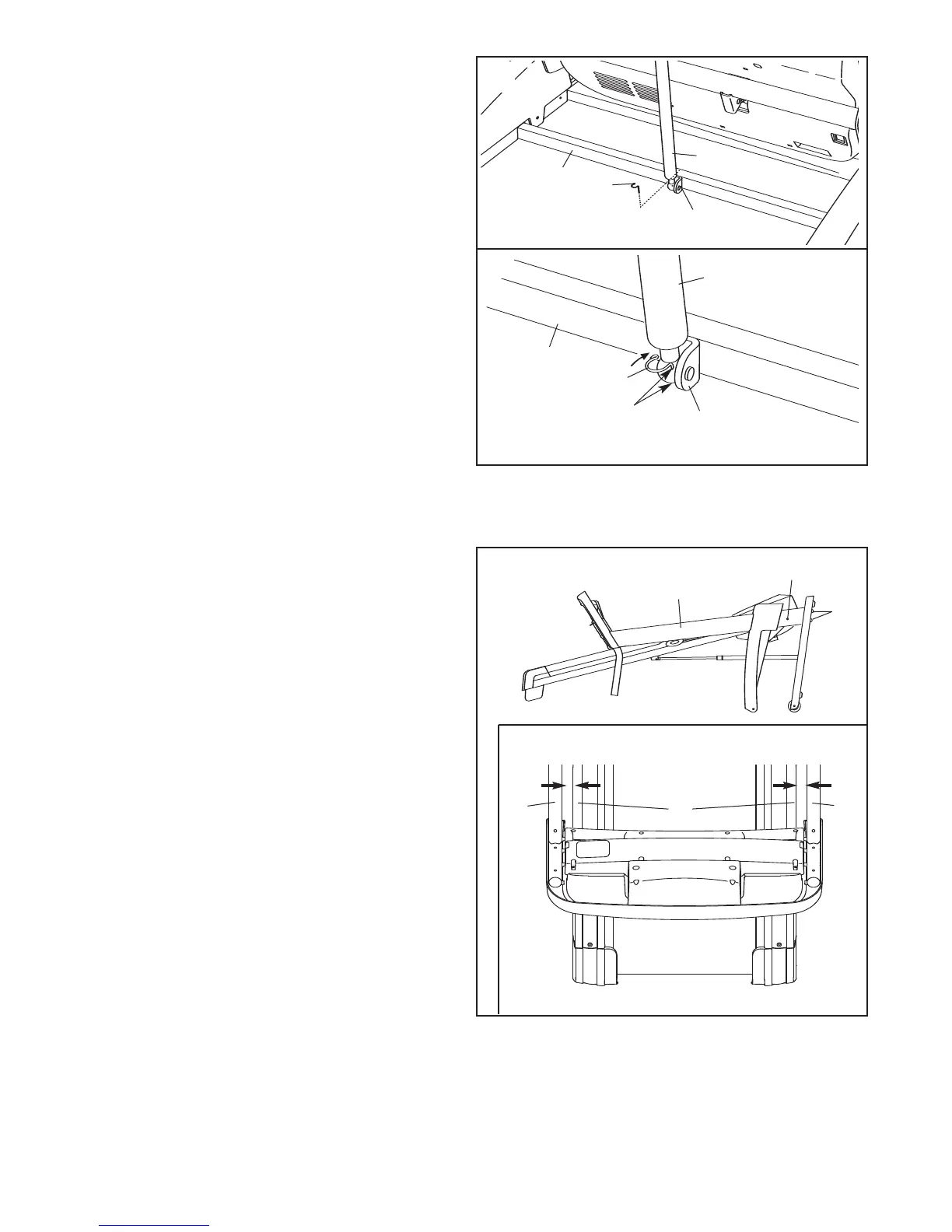

13. Baissez les Montants (31, 36), comme illustré.
Référez-vous au schéma en encadré. Poussez
les Montants (31, 36) sur les côtés de manière à
ce que le Cadre (74) du tapis de course soit au
centre des deux Montants.
Serrez fermement les Boulons du Montant (40)
et le Boulon du Cadre (32) de chaque côté du
tapis de course. Ne serrez pas excessivement
les Boulons du Cadre.
31
31, 36
32
74
36
Vue de Dessus
Vue de Côté
13
40
12.Faites pivoter l’extrémité de l’Amortisseur
Pneumatique (21) avec le cylindre vers le bas
d
ans la position illustrée. Retirez l’Attache à
Ressort (105) de l’extrémité de l’Amortisseur
P
neumatique.
Ensuite, alignez l’extrémité de l’Amortisseur
Pneumatique (21) munie du cylindre avec le
support au centre de la Base (48). Enfoncez l’ex-
trémité de l’Amortisseur Pneumatique dans la
boule sur le support. Remarque : il sera peut-
être nécessaire de faire légèrement pivoter le
Cadre (non-illustré) vers l’avant ou vers l’arrière
pour aligner l’extrémité de l’Amortisseur
Pneumatique avec la boule.
Référez-vous au schéma 12a. Enfoncez
l’Attache à Ressort (105) dans les deux petits
trous indiqués sur l’Amortisseur Pneumatique
(21). Tournez ensuite l’Attache à Ressort jusqu’à
ce qu’elle s’enclenche sur l’Amortisseur
Pneumatique.
Avec l’aide d’une deuxième personne, baissez le
Cadre (non-illustré) jusqu’au sol.
105
21
21
48
48
Trous
105
12a
S
upport
Support
1
2
