10

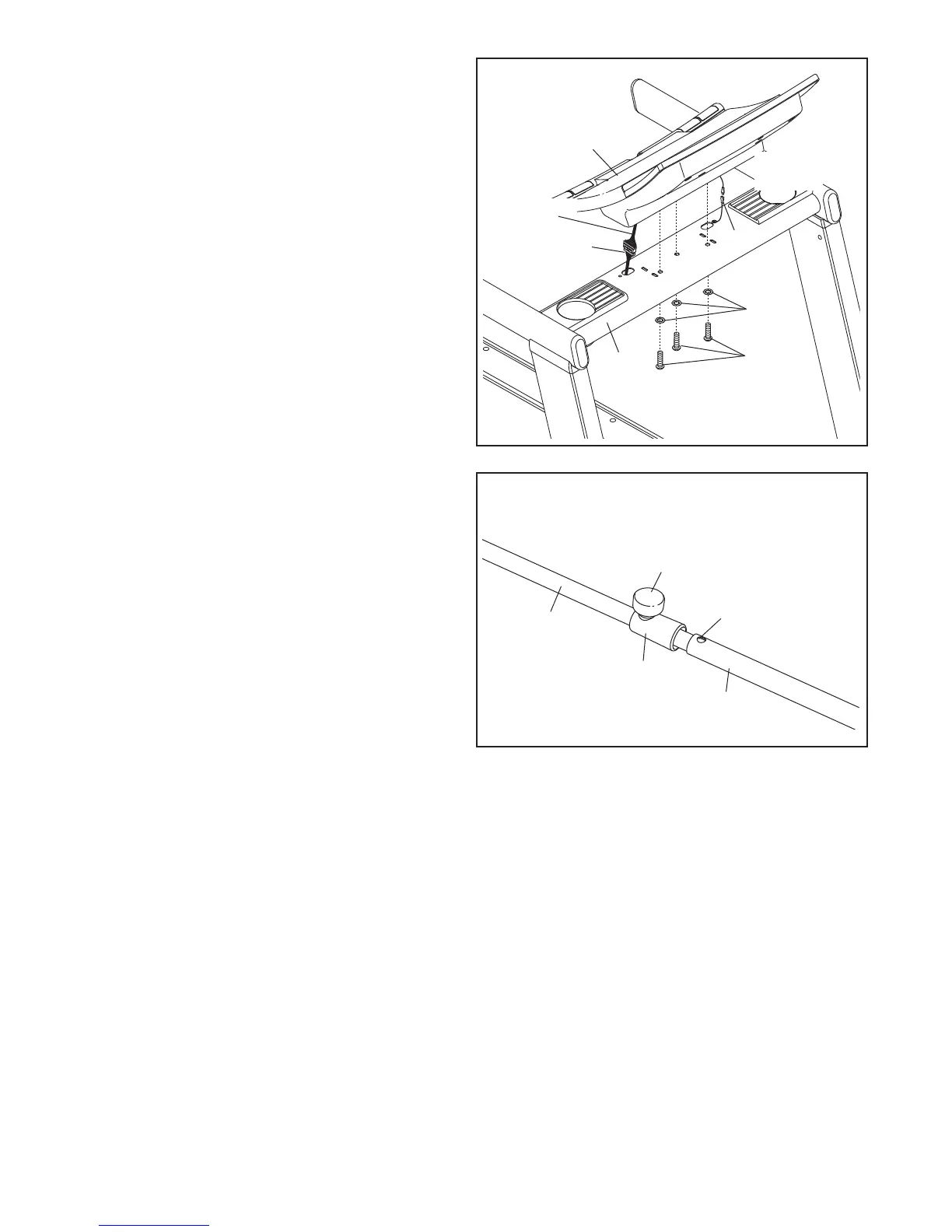

10. Con l'aiuto di un'altra persona, reggere il gruppo
consolle vicino alla Base Corrimano (96).
C
ollegare il Cavo Corrimano (52) al cavo con-
solle.
Si veda disegno nel riquadro in basso
n
ella fase 8. I connettori devono scorrere in-
sieme e facilmente ed essere collegati cor-
rettamente.
Se questo non accade, ruotare un
connettore e riprovare. SE I CONNETTORI
NON SONO COLLEGATI CORRETTAMENTE,
LA CONSOLLE POTREBBE DANNEGGIARSI
QUANDO VIENE ACCESA.
Collegare il Cavo Messa a Terra Consolle (101)
al cavo messa a terra del gruppo consolle.
Inserire i cavi nel gruppo consolle.
Fissare il gruppo consolle con tre Bulloni da 3/8"
x 2 3/4" (5) e tre Rondelle a Stella da 3/8" (9).
Attenzione a non pizzicare i cavi.
Gruppo
Consolle
101
96
5
9
10
Cavi
Consolle
C
avi
Consolle
52
11. Individuare il Dispositivo Chiusura a Scatto (53).
Togliere la fascetta dall’estremità del tubo.
Verificare che il manicotto sia stato inserito
sopra al foro indicato e che la Manopola di
Chiusura a Scatto (54)sia bloccata nel foro indi-
cato. Tirare il manicotto per verificare che sia
posizionato correttamente.
11
54
Manicotto
Foro
Tubo
53
