6
MONTAGGIO
Il montaggio richiede due persone. Posizionare il tapis roulant in un’area sgombra e rimuovere il materiale di imbal-
laggio; non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scorrevole del
t
apis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità di lubrificante
p
otrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa é una condizione normale
é non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla parte superiore del tapis
roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abrasivo.
Il montaggio richiede l’inclusa chiave esagonale , e un vostro cacciavite di croce , una
chiave regolabile , e un Forbici .

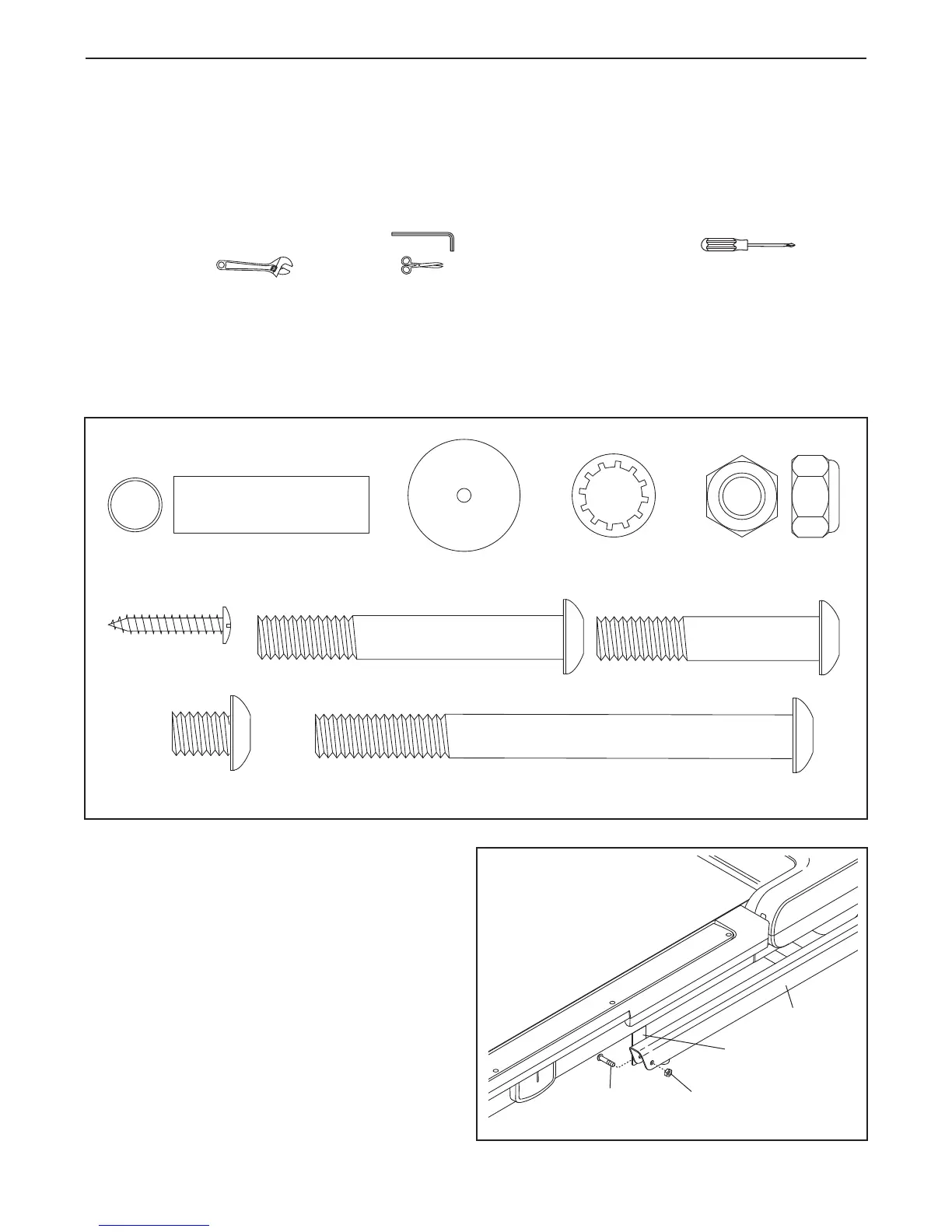

Per l’identificazione delle parti di montaggio osservare i grafici sotto. Il numero fra parentesi sotto ogni disegno è
il numero chiave di ogni pezzo, tratto dall’ELENCO PEZZI verso la fine del presente manuale. Il numero dopo le
parentesi è la quantità necessaria per il montaggio.
Nota: alcuni pezzi piccoli sono stati premontati. Se un
pezzo non si trova nel sacchetto dei pezzi, controllare se è stato premontato. Al fine di evitare danni ai
componenti in plastica, non utilizzare strumenti alimentati elettricamente per il montaggio.
Dado da 3/8" (8)–3
Spaziatore Gommino
Base (13)–2
3
Rondella a Stella
da 3/8" (9)–11
Bullone da 3/8" x 1/2" (7)–4
Bullone da 3/8" x 4 1/4" (6)–4
Bullone da 3/8" x 2 3/4" (5)–3
Vite da 1" (2)–4
Bullone da 3/8" x 2" (4)–3
3
Spaziatore Bullone (80)–4
1. Accertare che il cavo di alimentazione sia
scollegato.
Togliere il Controdado da 3/8" (34), il Bullone da
3/8" x 2" (4) e una staffa per spedizione (A) dalla
Base (83). Ripetere questa fase sull'altro lato
del tapis roulant. Eliminare le staffe per spedi-
zione. I Dadi e i Bulloni saranno utilizzati per le
fasi 3 e 6.
83
34
A
4
1
