7
4. Individuare il Montante Destro (78) e il
Spaziatore Montante Destro (79), contrassegnati
con gli adesivi. Inserire il Filo del Montante (38)
nello Spaziatore Montante Destro come indi-
cato.
Si veda disegno nel riquadro. Collocare la fa-
scetta lunga sul Montante Destro (78) attorno
all’estremità del
Filo del
Montante (38). Con
l’aiuto di un’altra persona, reggere il Montante
Destro dietro alla Base (83). In seguito, tirare
l’estremità opposta della fascetta finché il Filo del
Montante è ben fissato nel Montante Destro.
83
38
78
79
38
4
83
4
34
3
84
Fascetta
Lunga
78
38

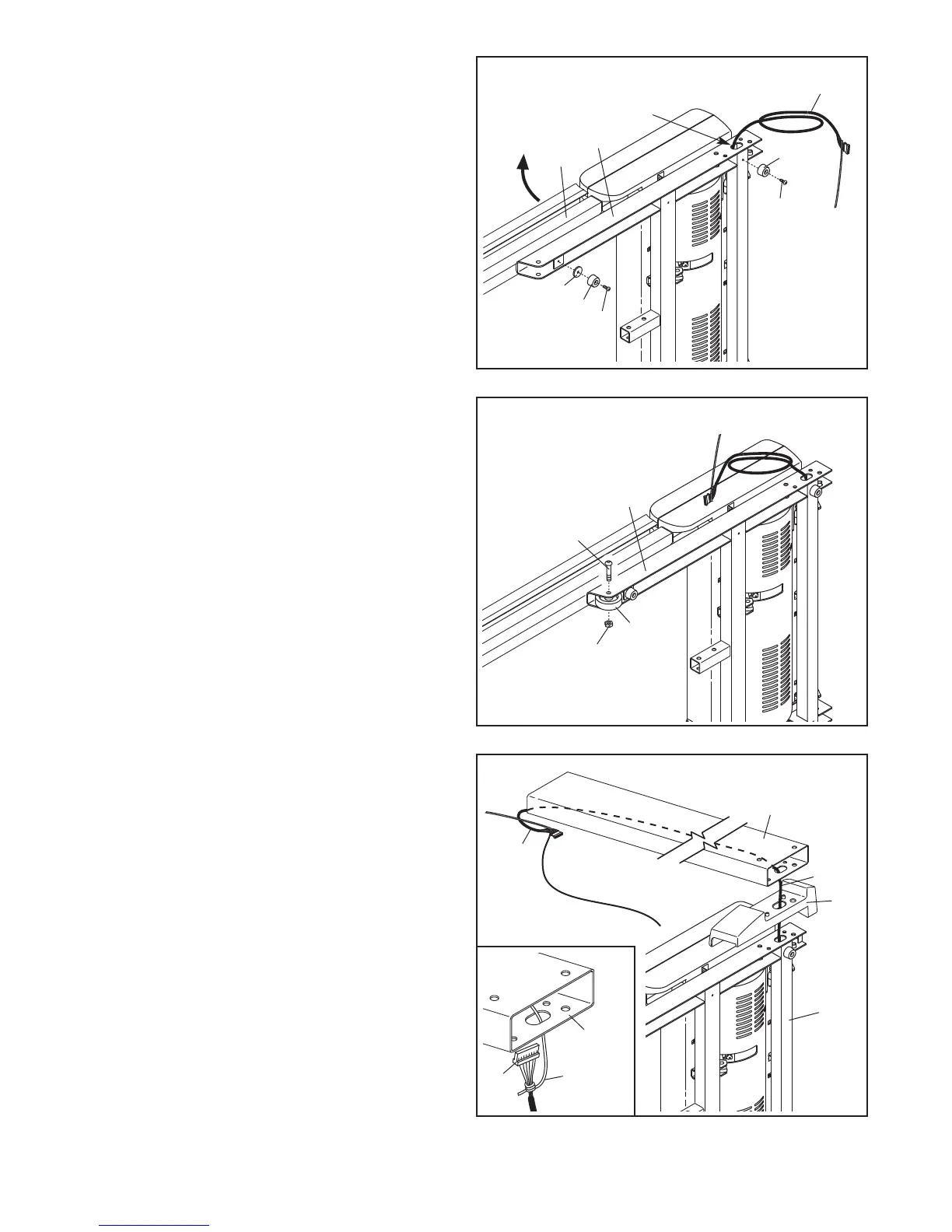

2. Con l’aiuto di un’altra persona, inclinare su un
fianco il tapis roulant. Chiudere parzialmente il
Telaio (56) in modo tale che il tapis roulant risulti
p
iù stabile; n
on richiudere completamente il
Telaio.
Tagliare le fascette che bloccano il Filo del
M
ontante (38) alla Base (83). Individuare la fa-
scetta nel foro indicato nella Base e utilizzare la
fascetta per tirare fuori il Cavo Montante dal
foro.
Montare un Gommino Base (81) alla Base (83)
nella posizione indicata con un Spaziatore
Gommino Base (13) e una Vite da 1" (2). Poi,
montare un altro Gommino Base (81) con una
sola Vite da 1" (2).
3. Fissare una Ruota (84) con il Controdado da
3/8" (34) e il Bullone da 3/8" x 2" (4) tolto dalla
fase 1.
Non serrare eccessivamente il Dado;
la Ruota deve ruotare liberamente.
83
2
56
81
2
81
2
38
F
oro
13
