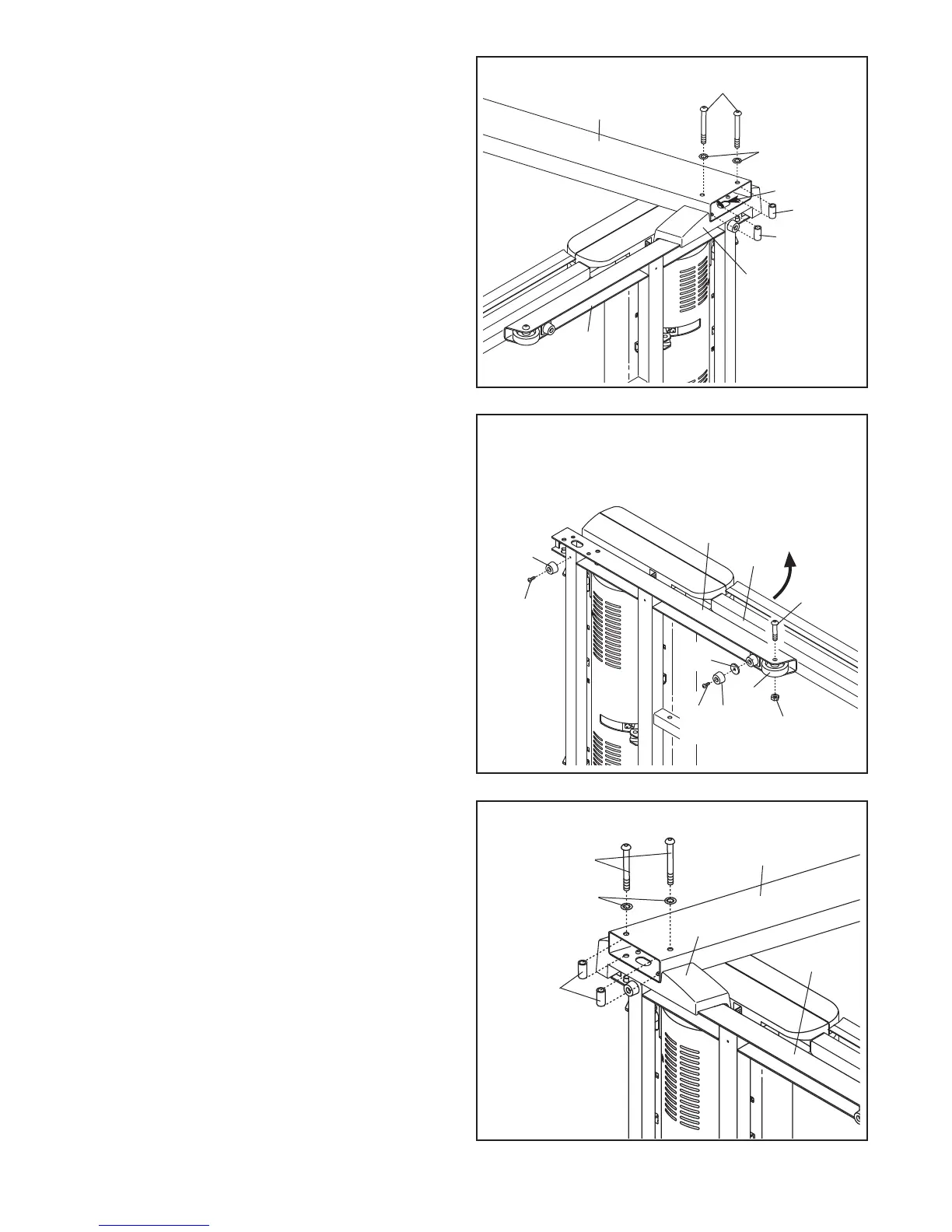

7. Facendo ricorso all’aiuto di un’altra persona, reg-
gere uno Spaziatore Bullone (80) all’interno
dell’estremità inferiore del Montante Sinistro (74).
Inserire un Bullone da 3/8" x 4 1/4" (6) con una
Rondella a Stella da 3/8" (9) nel Montante Sinistro
e nello Spaziatore Bullone. Ripetere questa fase
con un secondo Spaziatore Bullone (80), un
Bullone da 3/8" x 4 1/4" (6) e una Rondella a
Stella da 3/8" (9).
Orientare il Montante Sinistro (74) e lo Spaziatore
Montante Sinistro (76) nel modo indicato.
Reggere lo Spaziatore Montante Sinistro e il
Montante Sinistro contro la Base (83). Serrare
manualmente i Bulloni da 3/8" x 4 1/4" (6);
non
serrare completamente i Bulloni a questo
punto.
Con l'aiuto di una seconda persona, inclinare il
tapis roulant in modo tale che la Base (83) ap-
poggi al pavimento.
76
74
6
83
80
9
7
6. Facendo ricorso all’aiuto di un’altra persona, incli-
nare attentamente il tapis roulant sul lato destro.
Piegare parzialmente il Telaio (56) per rendere il
tapis roulant più stabile;
non piegare completa-
mente il Telaio a questo punto.
Montare un Gommino Base (81) sulla Base (83)
nel punto indicato con una Vite da 1" (2) e uno
Spaziatore Gommino Base (13). Quindi, montare
un altro Gommino Base (81) con una sola Vite da
1" (2).
Montare una Ruota (84) con il Bullone da 3/8" x 2"
(4) e il Controdado da 3/8" (34) tolto durante la
fase 1. Non serrare eccessivamente il Dado; la
Ruota deve ruotare liberamente.
6
83
84
56
4
34
81
2
81
13
2
5. Reggere uno Spaziatore Bullone (80) all’interno
d
ell’estremità inferiore del Montante Destro (78).
Inserire un Bullone da 3/8" x 4 1/4" (6) con una
Rondella a Stella da 3/8" (9) nel Montante Destro
e nello Spaziatore Bullone. Ripetere questa fase
c
on un secondo Spaziatore Bullone (80), un
Bullone da 3/8" x 4 1/4" (6) e una Rondella a
Stella da 3/8" (9).
Reggere lo Spaziatore Montante Destro (79) e il
Montante Destro (78) contro la Base (83).
Prestare attenzione a non pizzicare il Cavo
Montante (38). Serrare manualmente i Bulloni da
3/8" x 4 1/4" (6);
non serrare completamente i
Bulloni a questo punto.
79
78
3
8
9
8
0
80
6
5
83
