9
9
9
7
96
78
97
98
9
Fascetta
Connettori
7
9

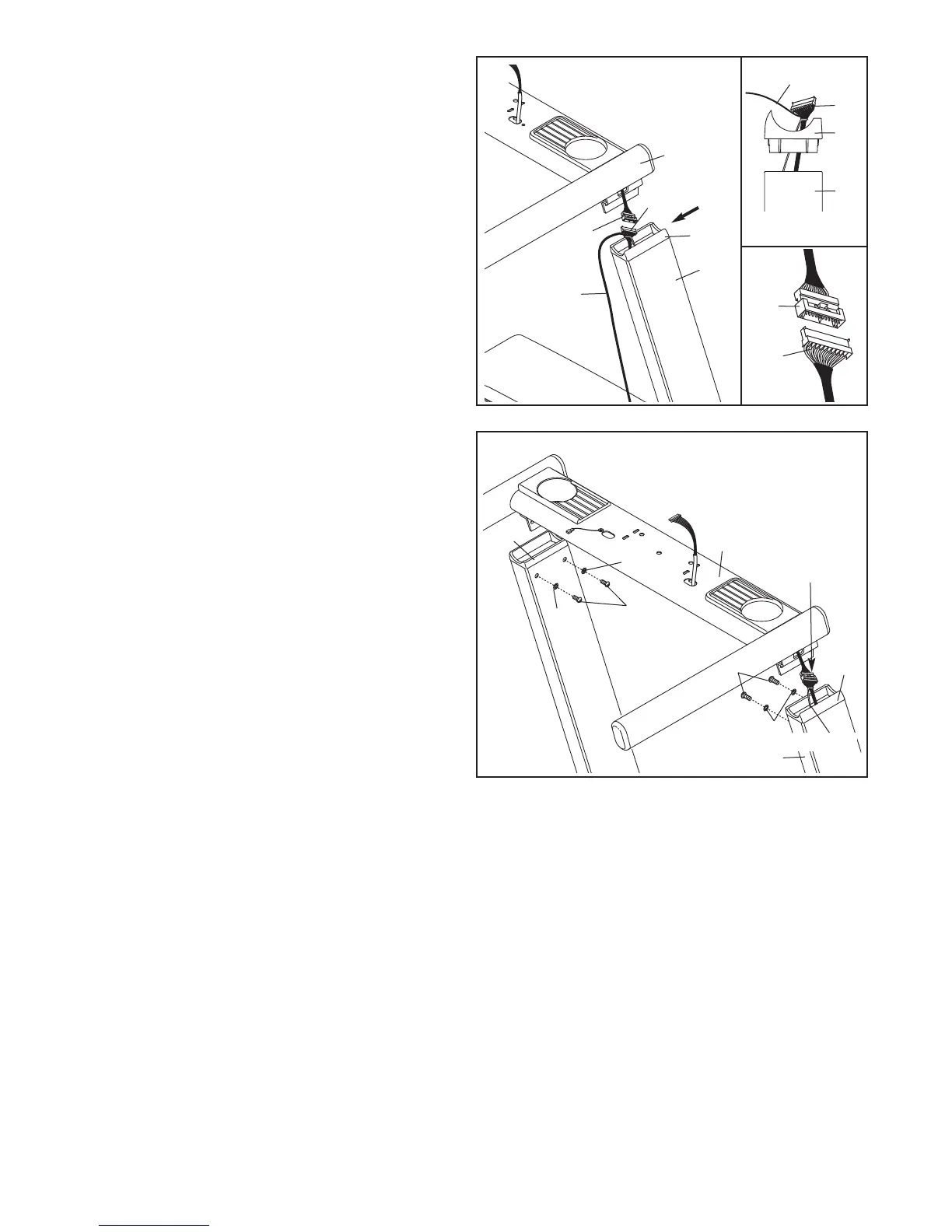

8. Si veda disegno nel riquadro in alto.
O
rientare il Distanziatore Corrimano Destro (98)
verso il Montante Destro (78) come indicato.
Inserire il Cavo Montante (38) e il cavo metallico
di fissaggio nel Distanziatore Montante Destro e
i
nserire il Distanziatore sul Montante.
Successivamente, con l'aiuto di un altra per-
sona, reggere la Base Corrimano (96) vicino al
Montante Destro (78). Rimuovere la fascetta dal
Cavo Montante (38).
Collegare il Cavo Montante (78) al cavo con-
solle.
Si veda disegno nel riquadro. I connet-
tori devono scorrere insieme e facilmente ed
essere collegati correttamente. Se questo non
accade, ruotare un connettore e riprovare. SE I
CONNETTORI NON SONO COLLEGATI COR-
RETTAMENTE, LA CONSOLLE POTREBBE
DANNEGGIARSI QUANDO VIENE ACCESA.
9. Inserire i connettori indicati legarli nel Montante
Destro (78).
Successivamente, montare la Base Corrimano
(96) sui Distanziatori Corrimano (97, 98).
Fissare la Base Corrimano (96) con quattro
Bulloni da 3/8" x 1/2" (7) e quattro Rondelle a
Stella da 3/8" (9); preavvitare tutti e quattro i
Bulloni e poi serrarli completamente.
Consultare fase 5 e 7. Serrare i quattro Bulloni
da 3/8" x 4 1/4" (6).
78
9
6
Disegno A
52
Fascetta
98
8
38
38
52
38
Fascetta
98
78
D
isegno A
