7
5.
Oriënteer de Bemanteling van het Veerslot (73) zodat het
grote gat aan de aangegeven kant is. Maak de Beman-
teling van het Veerslot aan de linker Staander (84) vast
met twee Schroeven van het Veerslot (3); Draai de
Schroeven wat aan voordat u ze vastdraait.
Verwijder de knop van de pen. Zorg ervoor dat de kraag
en de veer op de pen zitten. (Aandacht: Plaats, mochten
er twee kragen zijn, een kraag aan beide kanten van de
veer.) Plaats de pin in de Bemanteling van het Veerslot
(73) en draai de knop weer vast.
Sluit het netsnoer aan zoals beschreven op bladzijde 10,
en schakel de netstroom in zoals beschreven op bladzi
-
jde 12. Opmerking: De loopband kan automatisch naar
het hoogste hellingsniveau stijgen en dan opnieuw naar
het laagste niveau zakken.
3. Steek de Draadharnas (77, 78) in de rechter Staander
(84).
Plaats het bedieningspaneel op de Verticale Onderdelen
(84). Zorg ervoor dat de Draadkoker van het Bedien-
ingspaneel (77, 78) niet gekneld raken. Terwijl een
tweede persoon het bedieningspaneel vasthoudt, zet u
het paneel vast met vier Bouten van het Bedien-ingspa-
neel (64) en vier Stervormige Afdichtingsringen (8) zoals
afgebeeld; draai eerst vier Bouten van het Bedien-in-
gspaneel en draai ze dan strak vast.
Bedieningspaneel-
onderstel
64
77, 78
64
8
8
84
84
3
84
77
78
2
Bedieningspaneel-
onderstel
77
78

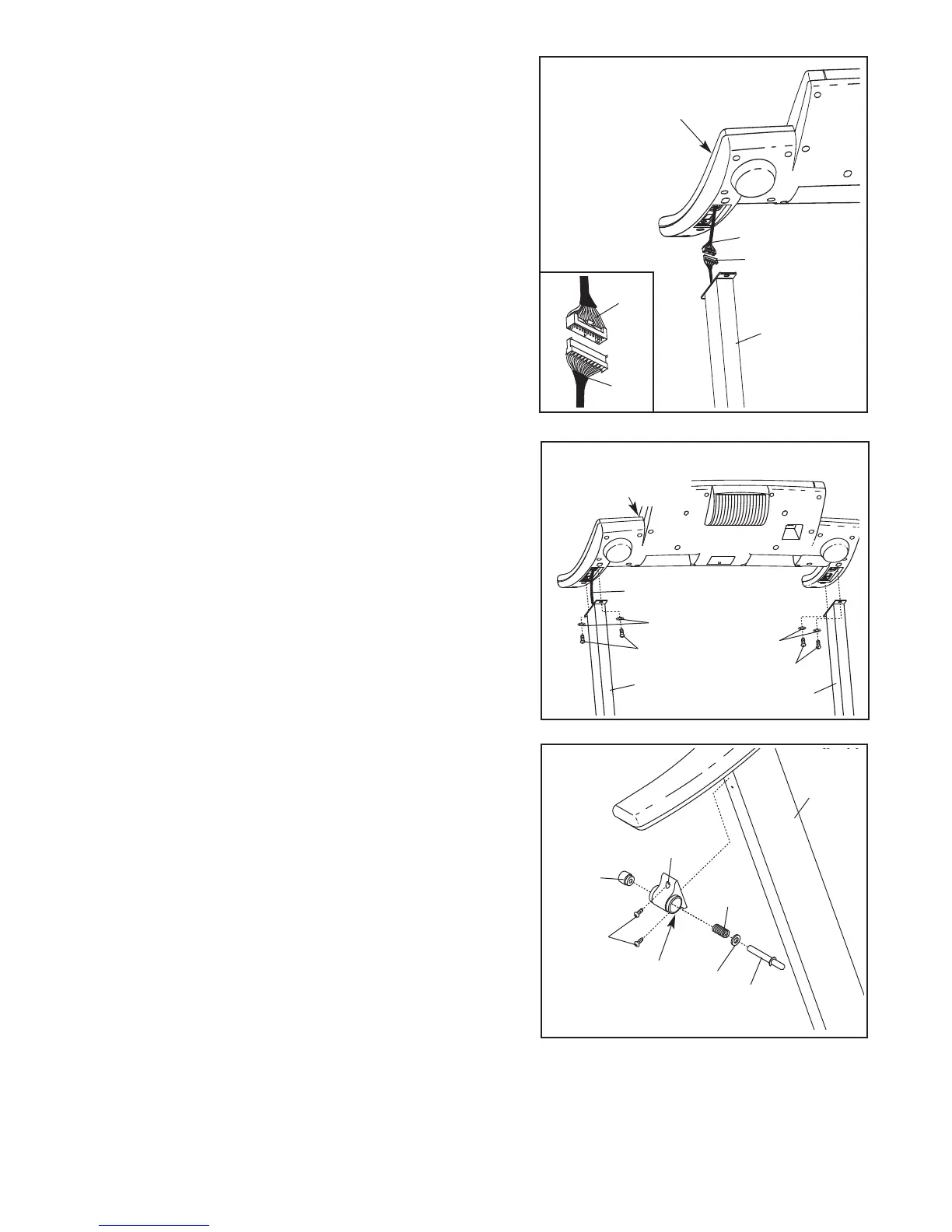

2. Met de hulp van een tweede persoon, moet u de
Verticale Onderdelen (84) rechtop zetten.
Laat de andere persoon het bedieningspaneel naast de
V
erticale Onderdelen (84) houden zoals afgebeeld. Kijk
onder het bedieningspaneel en zoek naar het Draadhar-
nas van het Bedieningspaneel (78).
Snij de banden los waarmee het Verticale Draad-harnas
(77) aan het rechter Verticale Onderdeel (84) is vastge-
maakt. Sluit het verticale draadharnas aan op het
Draadharnas van het Bedieningspaneel (78).
Zorg er-
voor dat u de connectors goed aansluit (zie de af-
beelding). De connectors moeten gemakkelijk naast
elkaar schuiven en op hun plaats klikken.
Als dit niet
het geval is, moet u één connector draaien en het op-
nieuw proberen. ALS DE CONNECTORS NIET GOED
ZIJN AANGESLOTEN, KAN HET BEDIENINGSPA-
NEEL BESCHADIGD RAKEN WANNEER DE STROOM
WORDT INGESCHAKELD.
3
Pen
Veer
Kraag
Knop
73
4
84
Groot
Gat
