MONTAGE
D
e montage van deze loopband moet door twee mensen gebeuren.
P
laats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Aandacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking
bevindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de
bovenkant van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
U zult de meegeleverde sleutel , uw eigen kruiskop schroevendraaier (met een schacht
van ten minste 15 cm [6 in.] lang) en een knijptang nodig hebben .

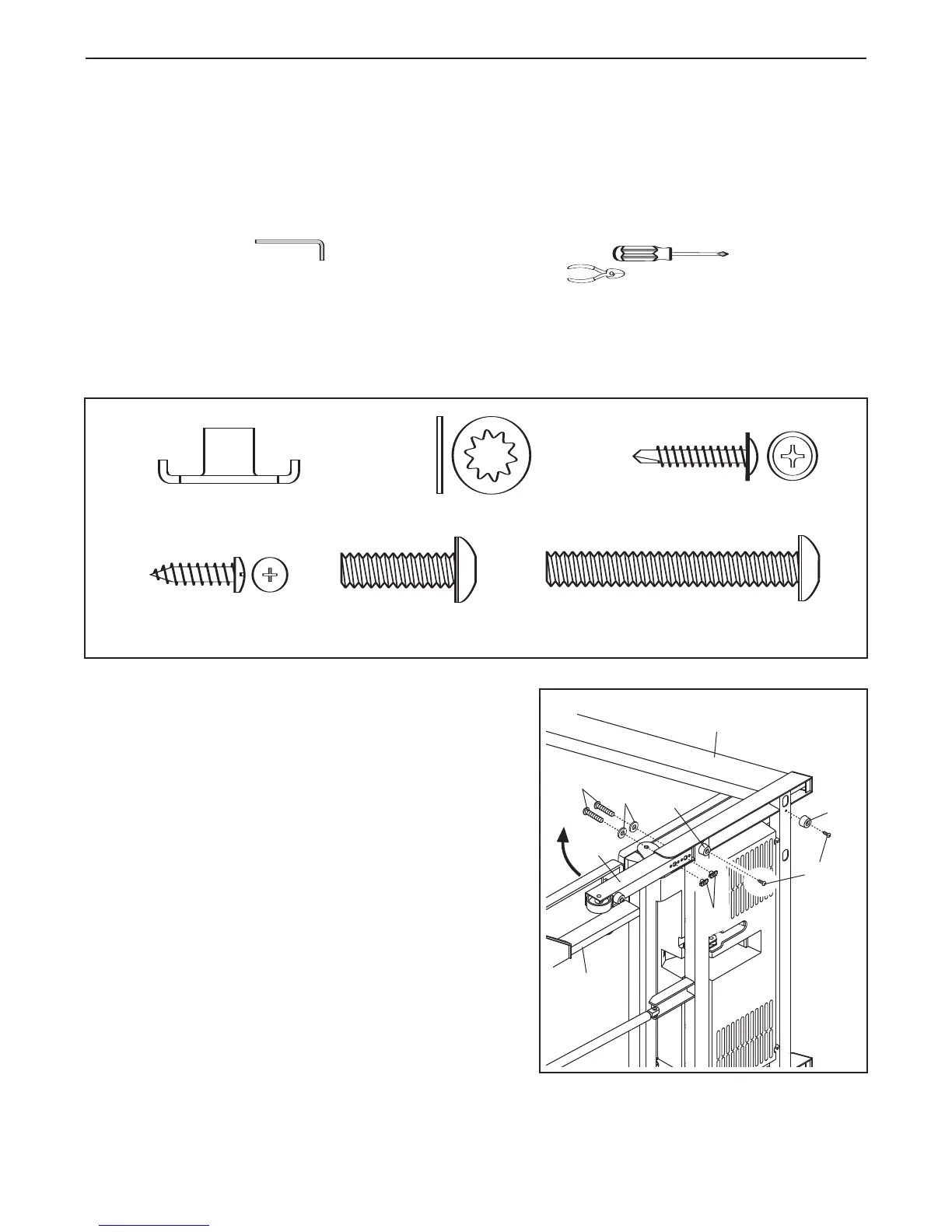

Bekijk om makkelijk de onderdelen te kunnen herkennen de tekeningen hieronder.
Het nummer tussen
haakjes onder ieder tekening is het nummer van het onderdeel uit de ONDERDELEN LIJST op pagina 31. Het
nummer achter de haakjes is de benodigde hoeveelheid voor de montage. Om schade aan de plastic onderde-
len te vermijden, gebruik nooit elektrisch gereedschap voor de montage.
W
heel Nut (13)–2
1
1" Schroef van de
Voetkussentje (22)–4
Handrail Bolt (64)–4
1
Extension Leg Bolt (96)–4
3
Star Washer
(84)–2
Sterring (8)–8
Bout voor het
Bedieningspaneel (64)–4
Moer van het Verlengstuk van
de Been (67)–4
L
Bouten van het Verlengstuk
van het Been (65)–4
S
Schroef (3)–2
E
xtension Leg Bolt (96)–4
1. Zorg ervoor dat het snoer uit het stopcontact
getrokken is.
Met de hulp van een tweede persoon, leg zoals getoond
de loopband voorzichtig op zijn linkerkant. Klap het
Onderstel (58) gedeeltelijk op zodat de loopband meer sta-
biel is.
Klap de loopband niet helemaal op totdat de
montage voltooid is.
Maak vier Kussentjes van de Basis (82) (slechts twee wor
-
den getoond) vast aan de basis van de Staanders (84) met
vier 1" Tek Schroeven (22).
Maak een Verlengstuk van de Poot (89) aan de onderkant
van de Staanders (84) vast zoals getoond. Houd twee
Moeren van het Verlengstuk van de Poot (67) aan de on-
derkant van het Verlengstuk van de Poot. Plaats dan twee
Bouten van het Verlengstuk van de Poot (65) met Sterrin-
gen (8) aan de bovenkant van het Verlengs-tukken van de
Poot en draai de Bouten van het Verlengs-tuk van de Poot
strak vast in de Moeren van het verlengstuk van de Poot.
Met hulp van een tweede persoon, draai de loopband
voorzichtig om op de andere zijde. Maak het andere
verlengstuk van het Been (niet getoond) vast zoals hi-
erboven beschreven.
89
58
82
82
84
22
65
8
1
67
