MONTAJE
El montaje requiere dos personas. Coloque todas las piezas del entrenador elíptico en un área despejada y
quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se haya
c
ompletado. Además de las llaves hexagonales incluidas, el montaje requiere de un destornillador
Estrella , una llave inglesa , y un mazo de goma .

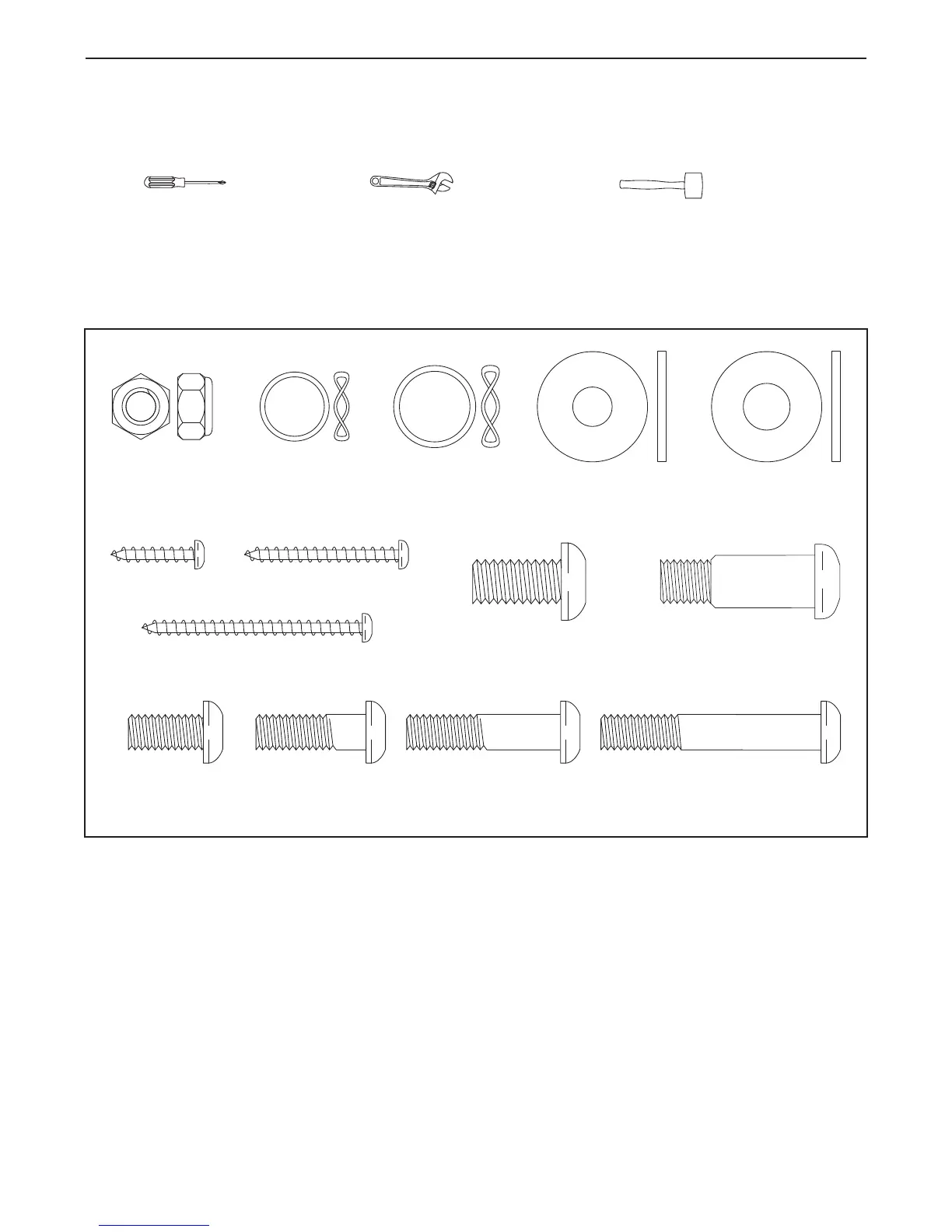

Use los dibujos de las piezas abajo para identificar las partes pequeñas que se usan en el montaje. El número
en paréntesis debajo de cada dibujo se refiere al número de la pieza, de la LISTA DE LAS PIEZAS hacia el final
de este manual. El segundo número se refiere a la cantidad que se necesita para el montaje. Nota: Algunas
piezas pequeñas pueden haber sido armadas previamente para propósitos de envío. Si una parte no se
encuentra en la bolsa de las piezas, revise si ha sido armada previamente.
M8 x 50mm Button
Screw (65)–2
M8 x 35mm Button
Screw (67)–4
M10 x 20mm Button
Screw (58)–4
M10 x 25mm
Washer (52)–4
M8 x 16mm Button
Screw (53)–5
M8 Nylon
Locknut (68)–4
19mm Wave
Washer (71)–4
M8 x 25mm Button
Screw (77)–6
16mm Wave
Washer (66)–4
M8 x 25mm
Washer (54)–8
M4 x 19mm
Screw (75)–4
M4 x 35mm
Screw (74)–2
M4 x 50mm
Screw (76)–4
M10 x 35mm Shoulder
Screw (57)–2
