5

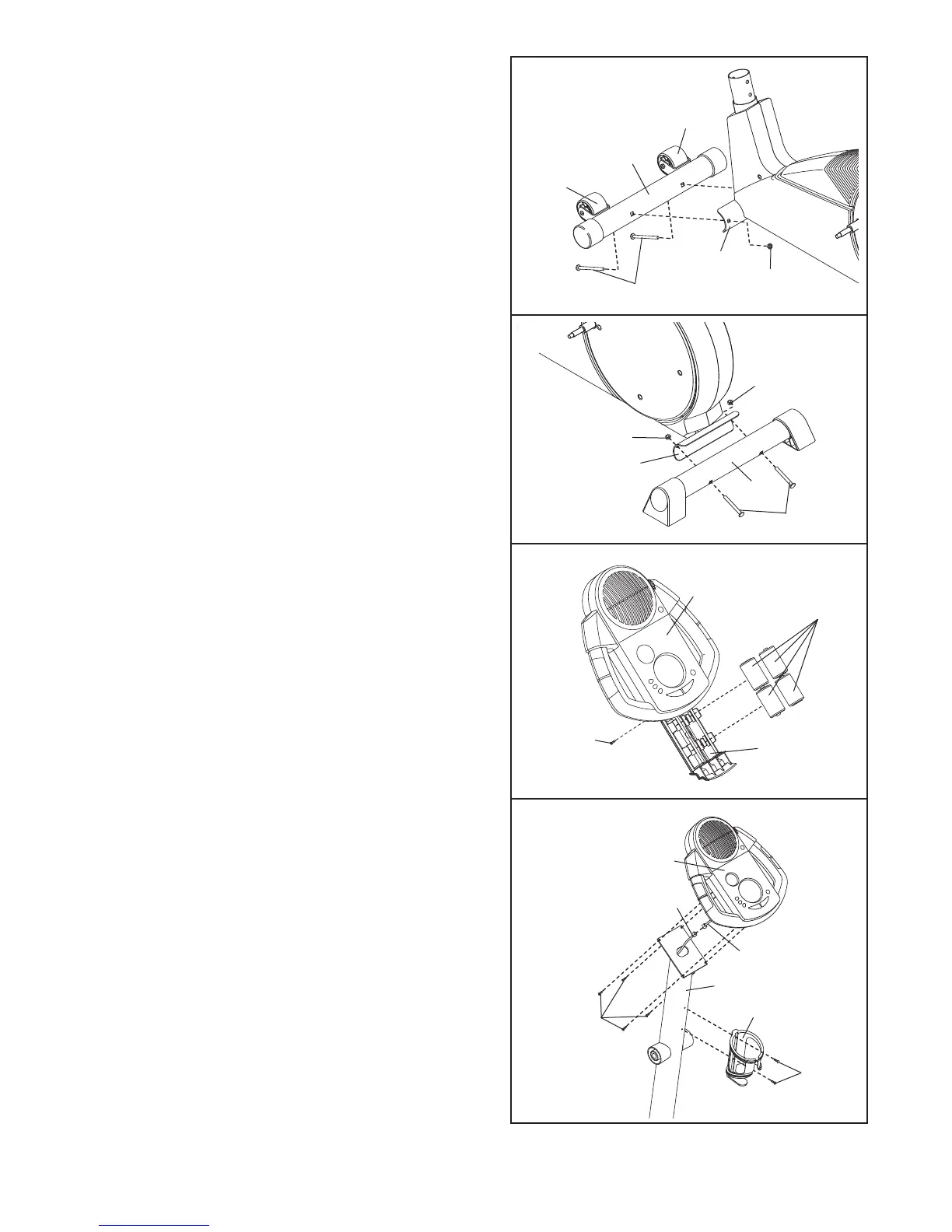

2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie den hinteren
Stabilisator (9) mit zwei M10 x 75mm Einsteckbol-
zen (34) und zwei M10 Nylon-Verschlussmuttern (33)
am Rahmen.
33
1
2
34
9
33
1. Finden Sie den vorderen Stabilisator (10). Während
eine andere Person den vorderen Teil des Rahmens
(
1) hoch hebt, befestigen Sie den vorderen
Stabilisator mit zwei M10 x 75mm Einsteckbolzen
(
34) und zwei M10 Nylon-Verschlussmuttern (33) am
Rahmen. Achten Sie darauf, dass der vordere
Stabilisator so gedreht ist, dass die Räder (22)
den Boden nicht berühren.
1
1
10
22
22
33
34
3. Der Computer (23) braucht vier D-Batterien (nicht
inbegriffen); alkaline Batterien werden empfohlen.
Entfernen Sie die Schrauben von der Batterien-
schublade. Ziehen Sie die Batterienschublade her-
aus und legen sie vier Batterien ein. Achten Sie dar-
auf, dass die Batterien zeichnungsgemäß im
Batterienschublade ausgerichtet sind. Schließen
Sie die Batterienschublade und befestigen Sie wie-
der die Schraube. Anmerkung: Wenn die Batterien
korrekt eingelegt sind, wird sich der Ventilator kurz
bewegen.
3
23
Batterien-
schublade
Batterien
4. Halten Sie den Computer (23) nahe an den Pfosten
(2). Verbinden Sie den Computerdraht mit dem obe-
ren Draht (44). Führen Sie den übrigbleibenden
Draht in den Pfosten ein.
Befestigen Sie den Computer (23) mit vier M4 x
16mm Schrauben (52) am Pfosten (2).
Achten Sie
darauf, dass Sie die Drähte nicht einklemmen.
Befestigen Sie den Wasserflaschenhalter (63) mit
zwei M4 x 22mm Schrauben (42) am Pfosten (2).
4
2
Computerdraht
52
42
23
44
Schraube
63
